製品情報
型式：SHA861A
周波数範囲9 kHz~3.6/7.5 GHz
DANL -165 dBm/Hz
位相雑音: -104 dBc/Hz at 1 GHz, 10 kHz offset
リアルタイム分析帯域幅40/110 MHz
5G NRとLTE FDD/TDD OTA測定
GNSS測位を使用して記録/再生を追跡する
標準アンプ、8.4インチタッチスクリーン、2.5時間の稼働時間

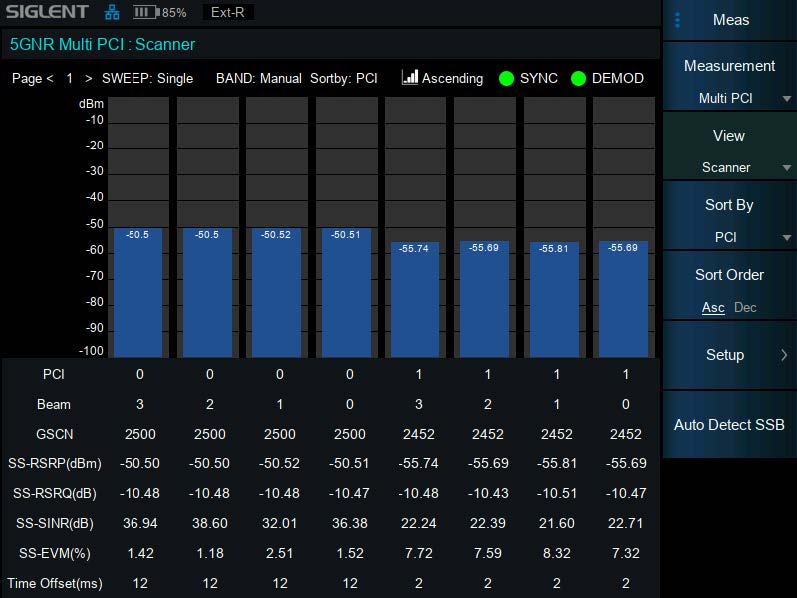

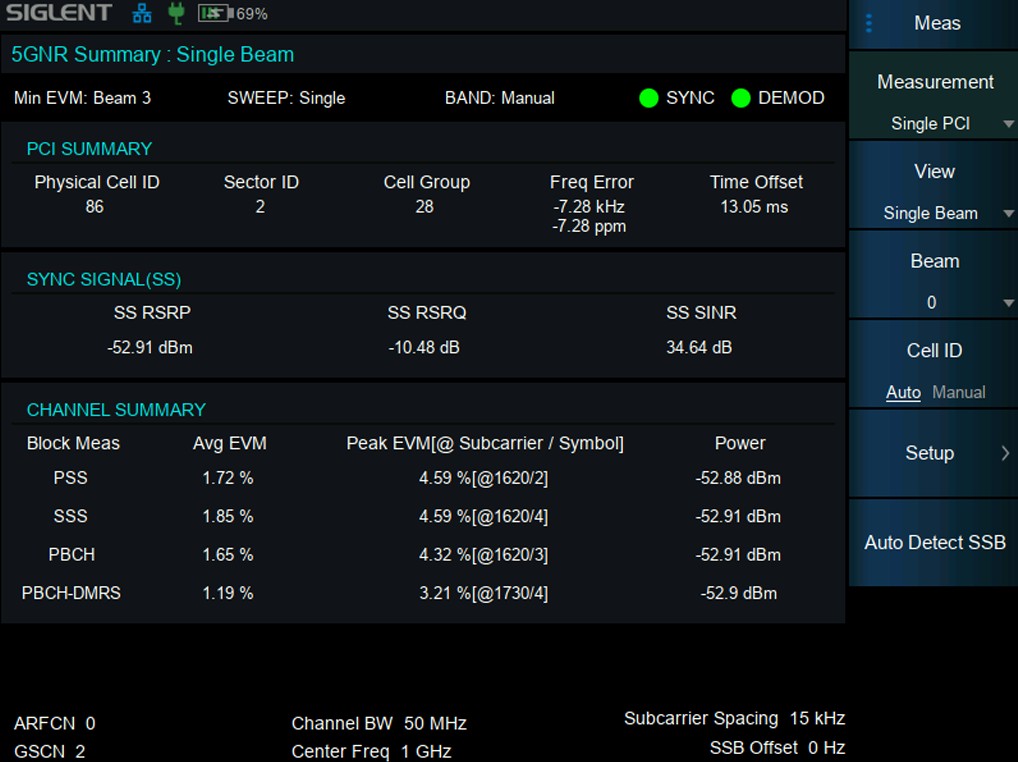

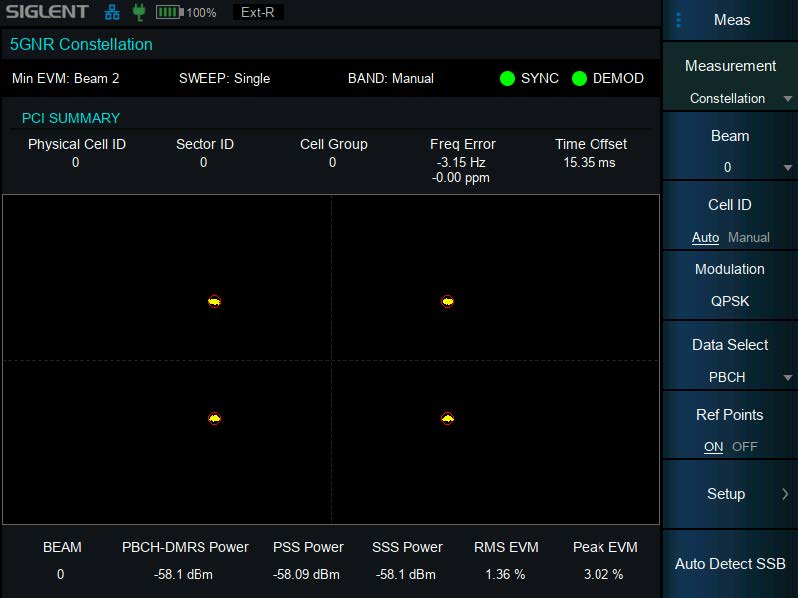

5G基地局の導入期間中、事業者はネットワーク品質とビーム性能を正確に検証する必要がある。 SHA860Aの5G NR OTAモードは信号を復調して、周波数、物理セル識別（PCI）、SSB指数、周波数誤差とSSB部分の誤差ベクトル振幅）EVM）を含む重要なパラメータを抽出し、星座図で表示する。 この機能は、LTEと5Gネットワーク間のシームレスな連携を確保するために、5G非独立（NSA）導入を最適化するために不可欠です。
LTE OTAテスト機能はPCI、セクタID、セルグループ、周波数誤差、時間オフセット、同期状態と電力レベル（PSS/SSS/CRS/PBCH）、EVM測定と星座図などの全面的な復調指標を提供する。 信号品質、チャネル性能、複数のセル間の干渉を分析することで、技術者は目的に応じた戦略を実施して、ネットワーク効率とユーザエクスペリエンスを向上させることができる。

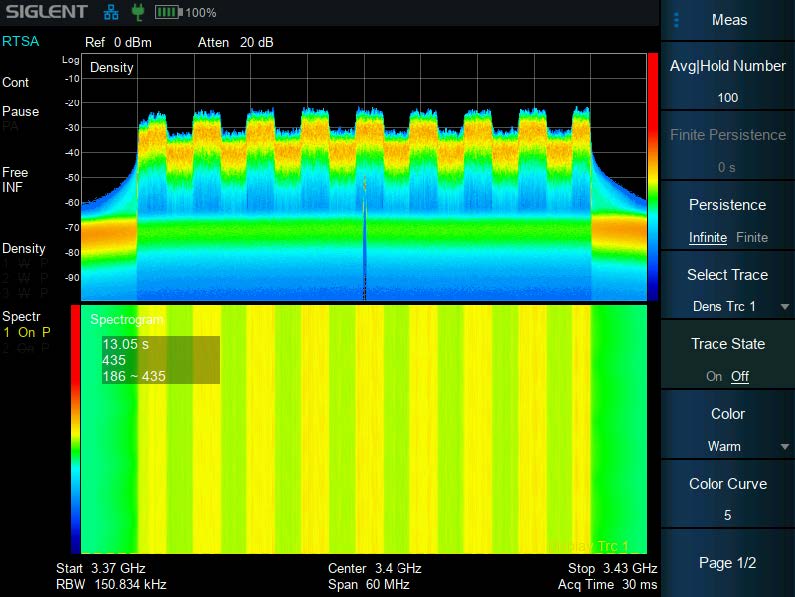

SHA860Aは110 MHzのリアルタイム帯域幅と300，000FFT/sの処理速度を有し、傍受確率（POI）100）で3.51 sと短い過渡信号を捕捉することができる。 周波数マスクトリガー（FMT）、密度、3D、スペクトログラムとパワーと時間））表示などの高度なツールは複雑な信号の多次元分析をサポートし、動的5G環境での干渉探索とスペクトル監視に最適である。
コンポーネントの故障は基地局の性能に影響を与え、カバーギャップと信号強度の低下を招く。 SHA860Aは、高速シングルポートケーブル損失、エコー/挿入損失、VSWR、故障距離測定によりメンテナンスを簡素化します。 アップグレードにより、1パス2ポートベクトルネットワークアナライザの機能が追加され、S11/S21テスト、スミスチャート表示、正確な振幅/位相応答解析のための優れた114 dBダイナミックレンジをサポートします。
パルス解析機能は10，001の測定点を持ち、複数の検出モード（正/負ピーク、サンプル、平均値、通常）を用いて電力、パルス変換、信号特性を評価する。 これにより、RFデバイスの性能が実際の条件で厳格に検証されます
基地局テストだけでなく、特定エリアの5G/LTEカバーを確定することも重要である。 屋内/屋外描画機能により、技術者は基地局の位置を特定し、アンテナの方向/高さを追跡し、弱いカバーまたは高い干渉領域を識別することができる。 データの記録、再生、および0.01 ppmの精度のポストGPSロックにより、屋内および屋外環境におけるネットワークの最適化が簡素化されます。
| 型式 | SHA861A |
|---|---|
| 周波数レンジ | 9 kHz~3.6 GHz |
| DANL | -165 dBm/Hz |
| 位相ノイズ解析 | -104 dBc/Hz |
| 帯域幅 | 40/110 MHz |
| 分解能帯域幅 | 1 Hz ~ 10 MHz, in 1-3-10 sequence |
| 外寸法（幅×奥行×高さ） | 310×79×215mm |
| 重さ | 3.2kg |
| 価格（税抜） | 1,378,000円 |
