製品情報
商品コード：538892
型式：SDS5034X HD

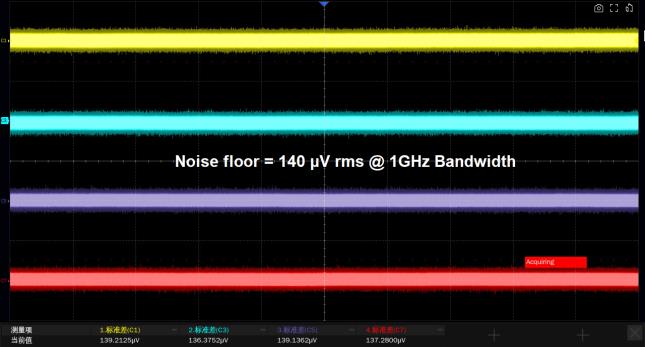

SDS5000X HDは8チャネル、12ビット高分解能、超低ノイズを備え、マルチチャネル用途に適した高精度測定を実現します。また、豊富な測定・演算機能やシリアルデコード機能を搭載しています。12.1インチ静電容量式タッチスクリーンを採用し、マルチタッチジェスチャーに対応、ユーザーフレンドリーなUI設計により操作効率を大幅に向上させます。
350 MHz、500 MHz、1 GHz モデル

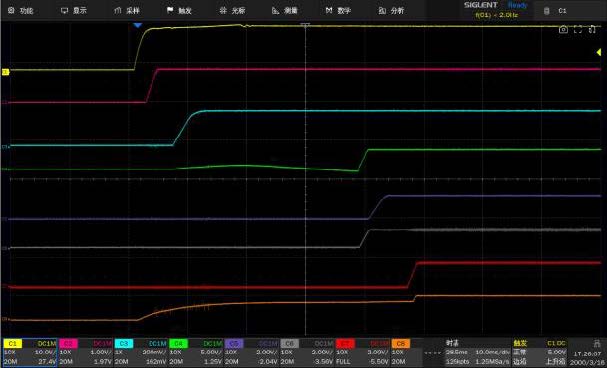

アナログチャネル 4/6/8ch + 外部トリガ 1ch
デジタルチャネル 16ch
最大サンプリングレート 5 GS/s
最大波形長 2.5 Gポイント
波形キャプチャレート 最大 650,000 wfm/s（シーケンスモード時）
1 GHz時 代表ENOB（実効分解能） 8.2ビット
| 商品コード | 538892 |
|---|---|
| 型式 | SDS5034X HD |
| チャンネル数 | 4+EXT |
| 周波数帯域幅 | 1GHz |
| サンプリングレート | 5GSa/s(2chまたは4ch)、2.5GSa/s(全ch) |
| 垂直分解能 | 12bit |
| メモリ長 | 2.5Gpts/ch(4ch)、1Gpts/ch(2ch)、500Mpts/ch(全ch) |
| 波形キャプチャ レート | 通常モード：最大160,000wfm/s、シーケンスモード：最大650,000wfm/s |
| トリガタイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、クオリファイド、 N エッジ、セットアップ/ ホールド、ディレイ、シリアル |
| シリアルトリガ デコード | 標準：I2C、SPI、UART、CAN、LIN オプション：CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、Manchester(デコードのみ)、ARINC429 |

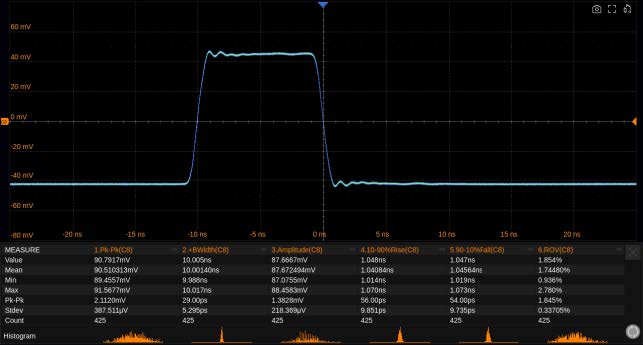

| 計測 | 60以上のパラメータ。統計、ヒストグラム、トレンド、トラック対応 |

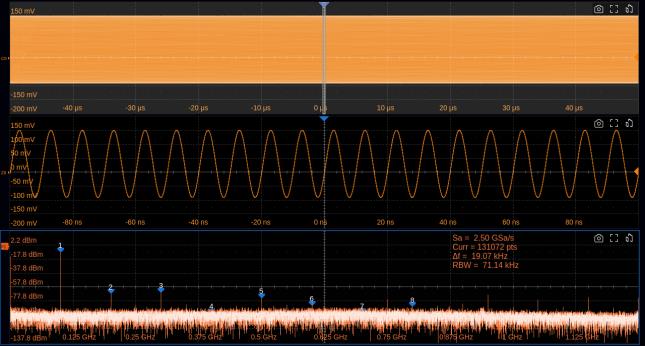

| 演算 | 8トレース8Mpts FFT、＋、－、×、÷、∫dt、d/dt、√、恒等、否定、絶対値、符号、ex、10倍、ln、lg、補間、最大保持、 最小保持、ERES、平均、フィルタ。数式エディタ対応 |

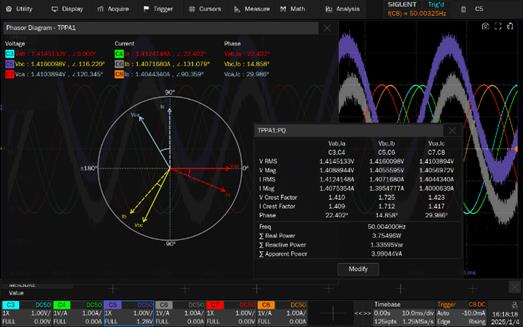

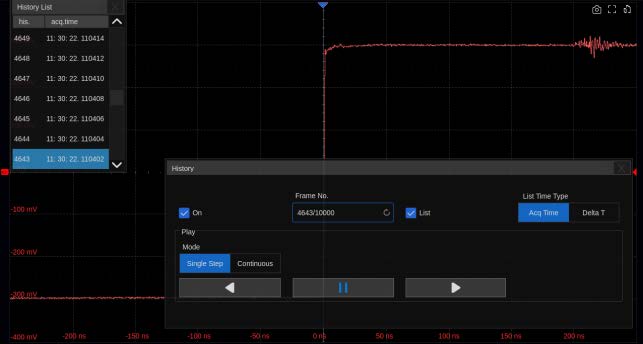

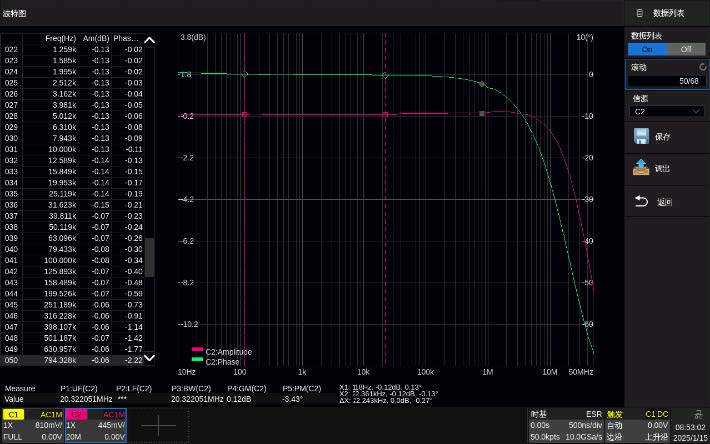

| データ解析 | サーチ、ナビゲーション、ヒストリー、マスクテスト、デジタル電圧計、カウンタ、波形ヒストグラム、ボード線図、電力解析、 ダブルパルステスト |
| 波形 発生器（オプション） | SAG1021I USB絶縁波形発生器モジュール、周波数最大50MHz、125MSa/sサンプリングレート、16kpts波形メモリ |
| 外寸法（幅×奥行×高さ） | 379×159×288mm |
| 重さ | 5.5kg |
| 価格（税抜） | 1,430,000円 |
