デジタル・オシロスコープ │ テレダイン・レクロイ（T3DSO3034HD）の特徴

製品概要

T3DSO3000HDシリーズは200MHz、350MHz、500MHz、1GHzの帯域幅、最大メモリー長400 Mpts/ch、4アナログ・チャネル＋オプションで16デジタル・チャネルの混合信号解析機能に対応しています。

ノーマルモード最大200,000wfm/s、シーケンスモード最大890,000wfm/sの波形キャプチャレート、256レベルの輝度階調表示機能、色温度表示モードなどの最新技術を採用。また、高感度、低ジッターの革新的なデジタル・トリガー・システムを採用。トリガ・システムは、シリアル・バス・トリガを含む複数の強力なトリガ・モードをサポートしています。ヒストリー波形記録、サーチ＆ナビゲート機能、マスク・テスト、ボード線図、電力解析などのツールにより様々な計測にご使用いただけます。

12bit高分解能

12bitの分解能は、低ノイズで波形の詳細を確認できます。

低ノイズフロア： 1GHz帯域幅でわずか125μVrms

0.5 %のDCゲイン精度

高い波形更新レート

最大200,000wfm/sの波形更新レートにより、異常な事象や確率の低い事象を容易に捕捉することができます。
シーケンス・モードでは、波形更新レートは890,000 wfm/sに達します。

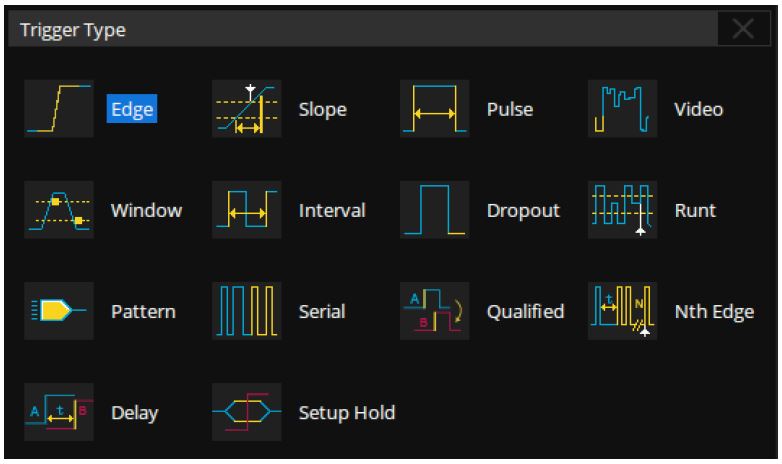

マルチトリガー機能

エッジ、スロープ、パルス、ビデオ、ウィンドウズ、ラント、インターバル、ドロップアウト、パターン、クオリファイド、Nthエッジ、セットアップ/ホールド、ディレイ、シリアル・トリガーに対応。

長いメモリ長

ハードウェアベースのズーム技術と最大400Mptsの記録長を使用することで、ユーザーはサンプルレートを損なうことなく遅いタイムベースを選択し、素早くズームインして関心領域に焦点を合わせることができる。

ゾーントリガ

トリガーゾーンは高度なトリガーが可能です。空間トリガとコモン・トリガ・モードを組み合わせて、目的の信号を分離することができます。

高度な演算機能

従来の（+、-、X、/）演算に加え、FFT、積分、微分、平方根などをサポート。より複雑な演算には数式エディタが利用できます。
4つの数学トレースが利用可能です。

ディープメモリ FFT

FFTは、最大4Mpts動作をサポート。これにより、高速なリフレッシュ・レートで高周波数分解能が得られます。
FFT機能は、さまざまなスペクトル測定ニーズに適応できるよう、さまざまなウィンドウ関数もサポートしています。
3つのモード（ノーマル、アベレージ、マックスホールド）は、パワースペクトルを観測するためのさまざまな要件を満たすことができます。
自動ピーク検出とマーカーがサポートされています。

様々なパラメータの測定

水平、垂直、その他、CHディレイの4つのカテゴリーがあり、合計50種類以上の測定が可能。
測定は指定されたゲート期間内で実行可能。演算、リファレンス、ヒストリーフレームの測定をサポート。

パラメータ統計機能

最大12個のパラメータの現在値、最大値、最小値、標準偏差、平均値を同時に表示します。パラメータの確率分布を表示するヒストグラムが利用できます。
トレンドとトラックは、パラメータ値と時間の関係を表示します。周期などの水平パラメータでは、最初の1つだけを計算するのではなく、すべての結果がフレームから抽出されます。
これにより、水平測定値の統計がより高速化され、ヒストグラムとトラックを使用したフレーム内の分布観測が可能になります。

ヒストリーモード

最大80,000フレームの波形を記録できます。記録は自動的に実行されるため、いつでもヒストリー波形を再生して異常な事象を観察したり、カーソルや測定値を使用して関心のある領域を素早く特定することができます。マスク・テストの失敗フレームは履歴として保存できます。

シーケンスモード

波形を複数のメモリ・セグメント（最大 80,000 個）に保存し、各セグメントはトリガされた波形とデッドタイム情報を保存します。
セグメント間の間隔は 2μs と小さくできます。すべてのセグメントは、ヒストリー機能を使用して再生できます。

サーチ＆ナビゲート

ユーザーがフレーム内で指定したイベントを検索することができます。サーチによってフラグが立てられたイベントは、ナビゲートを使って自動的に呼び出すことができます。また、時間（遅延位置）やヒストリーフレームによるナビゲートも可能です。

シリアル・バス・デコード

デコードされた文字をイベントリストで表示。バス・プロトコル情報を表形式で素早く直感的に表示できます。
I²C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I²S、MIL-STD-1553B、SENT、マンチェスターをサポートしています

ハードウェアベースの高速マスクテスト機能

ハードウェア・ベースのマスク・テスト機能を使用し、毎秒最大28,000回の合否判定を実行します。
ユーザー定義のテスト・テンプレートを簡単に生成してトレース・マスク比較を行うことができるため、長時間の信号監視や自動化された生産ラインのテストに適しています。


内蔵マスクエディターアプリケーションは、カスタムマスクを作成するのに役立ちます。

ボード線図

内蔵波形発生器またはスタンドアロンのテレダイン・テスト・ツール・ジェネレータを制御して、DUTの振幅および位相周波数応答をスキャンし、そのデータをボード・プロットとして表示することができます。これにより、アプリケーションによっては高価なネットワーク・アナライザを置き換えることができます。

電力解析

パワー解析オプションは、スイッチング電源やパワーデバイスの設計における測定効率を大幅に向上させる、パワー測定と解析機能です。

デジタルチャンネル (T3DSO2000-LS)

アナログ4チャンネル＋デジタル16チャンネルにより、1台で波形の取得とトリガー、パターン解析を同時に行うことができます。

50 MHz波形発生器（オプション）

最大周波数50MHz、振幅±3Vの波形を出力できます。6種類の基本波形と複数種類の任意波形を内蔵しています。

充実したインターフェース

1x USB 2.0ホスト、USB 3.0デバイス（USBTMC）、1000M LAN（（VXI-11/Telnet/ソケット/LXI））、外部トリガー入力、Aux出力（パス/フェイル、トリガー出力）
