デジタル・オシロスコープ │ テレダイン・レクロイ（T3DSO2354HD）の特徴

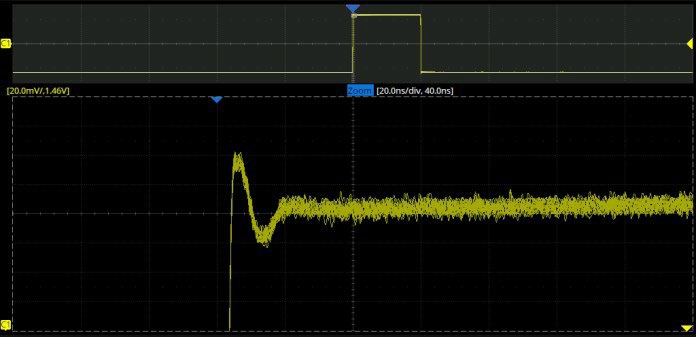

■ 12-bit 高分解能

12-bitの分解能により、波形の細部までより鮮明に表示し、ノイズの影響を低減します。

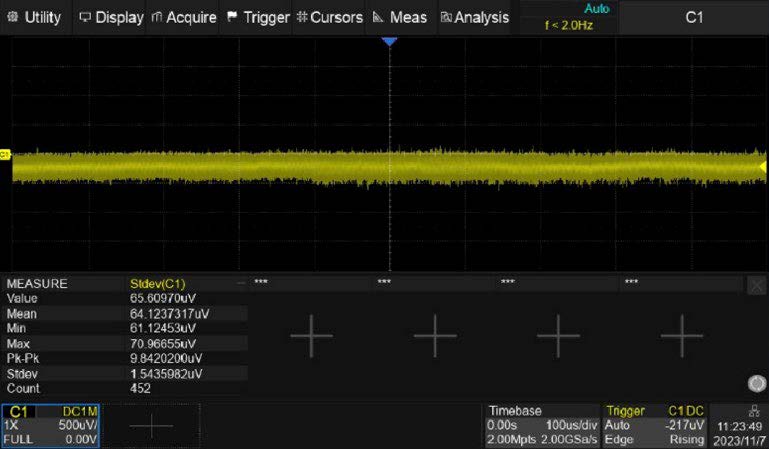

低ノイズフロア：350 MHz帯域においてわずか65 µVrms

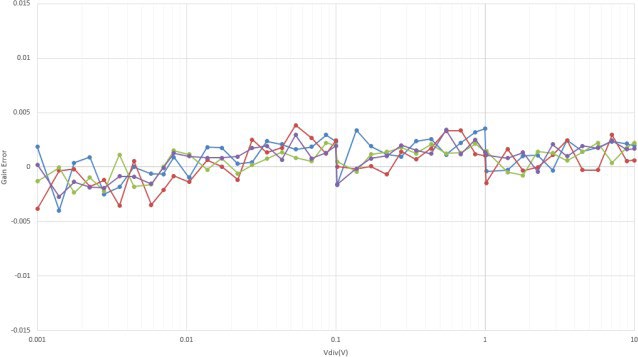

DCゲイン精度：±0.5%

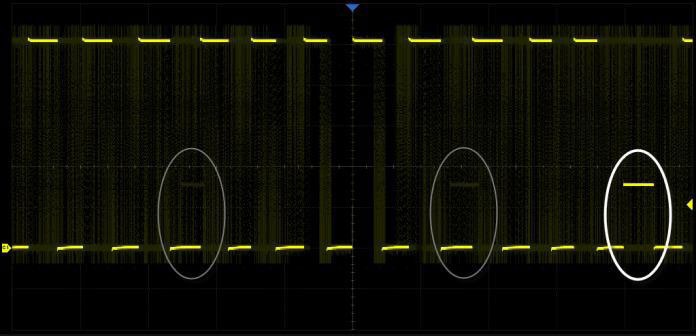

■ 高速波形更新レート

最大 100,000 wfm/s の更新レートにより、低頻度で発生する異常信号も確実に捕捉。
Sequenceモードでは最大 500,000 wfm/s を実現。

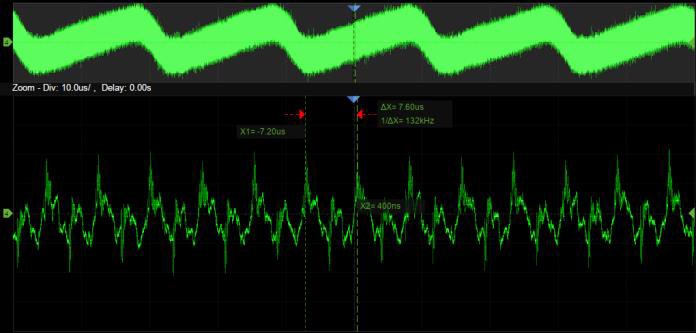

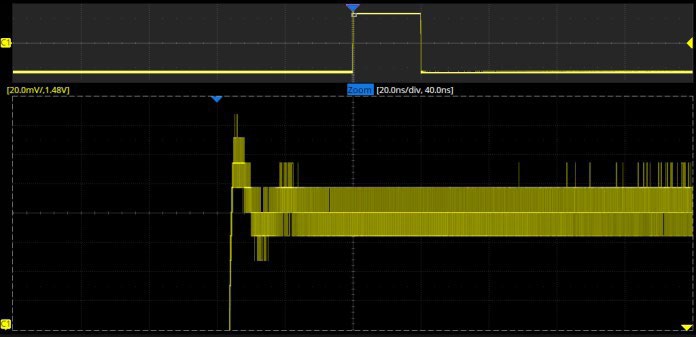

■ ロングメモリ

ハードウェアベースのズーム機能と最大200Mポイントのロングメモリにより、サンプリングレートを低下させることなく時間軸を拡大できます。これにより、長時間波形を取得した後でも、関心のある任意の箇所を高速にズームして詳細に観測することが可能です。

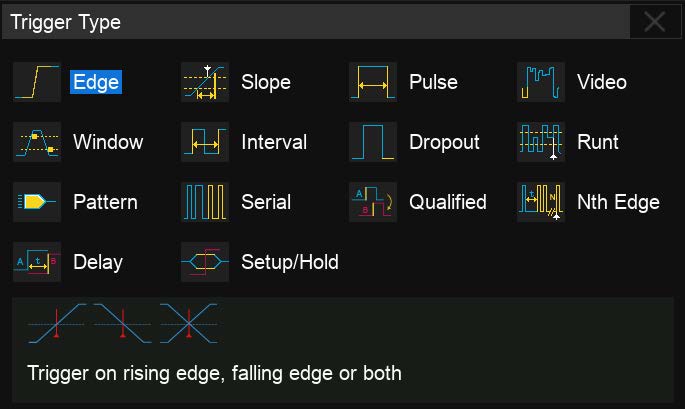

■ 多彩なトリガ機能

エッジ、スロープ、パルス、ビデオ、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、クオリファイド、Nthエッジ、セットアップ／ホールド、ディレイ、シリアルトリガに対応。

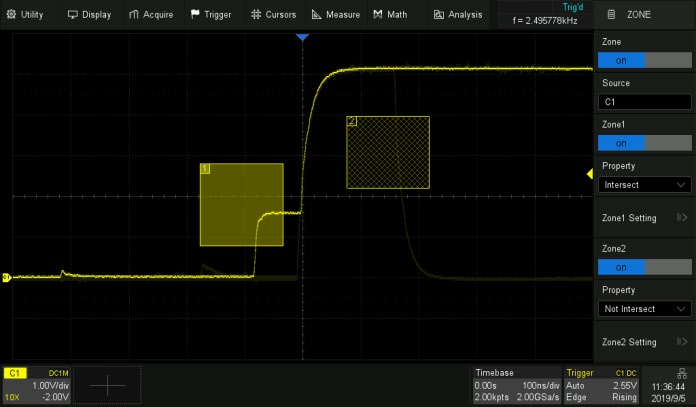

■ ゾーントリガ機能

トリガゾーン機能（Trigger Zone）により、より高度なトリガ設定が可能です。

■ 高度な演算機能

基本演算（＋、－、×、÷）に加え、FFT（高速フーリエ変換）・積分／微分・平方根演算

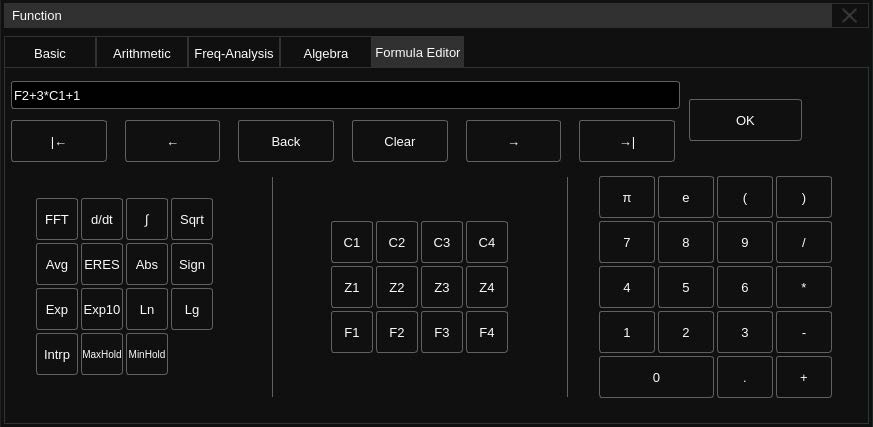

さらに複雑な演算に対応する数式エディタを搭載。
最大4つの演算トレースを同時表示可能。

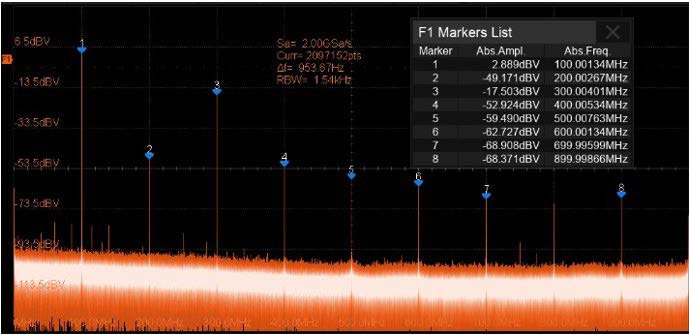

ハードウェアアクセラレーションFFTにより、最大2 Mptsの演算に対応。
高い周波数分解能と高速な更新レートを両立しています。
多様なウィンドウ関数に対応しており、用途に応じたスペクトラム測定が可能です。
さらに、3つの表示モードを用意：

Normal
Average
Max Hold

これにより、電力スペクトラムの観測ニーズに柔軟に対応します。
また、自動ピーク検出およびマーカー機能にも対応しています。

■ 豊富なパラメータ測定機能

測定カテゴリ：水平、垂直、チャンネル間遅延、その他、合計50種類以上の測定に対応。
指定ゲート区間での測定も可能。
Math／リファレンス／ヒストリ波形にも適用可能

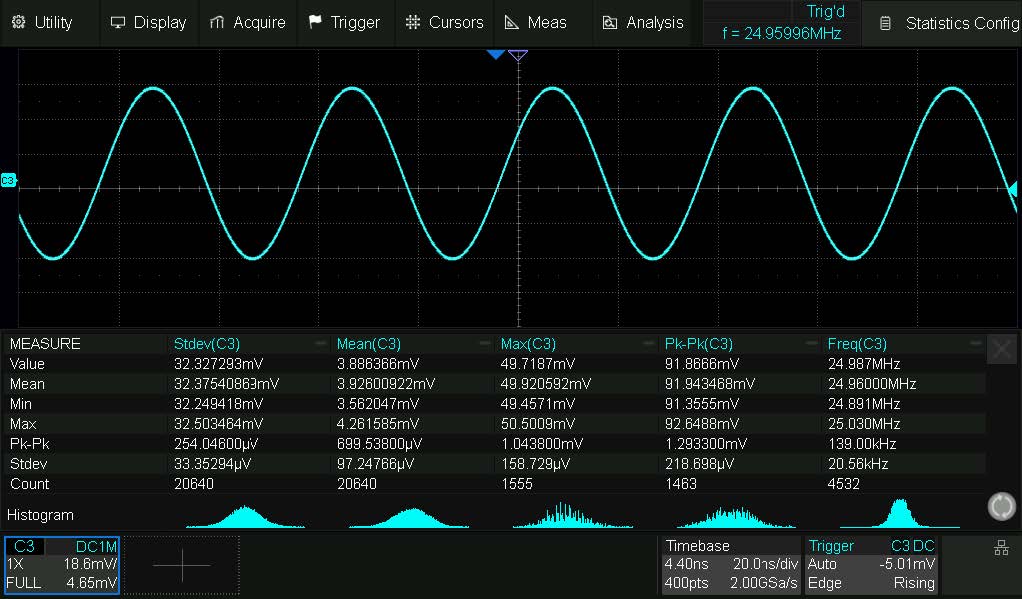

■ 統計解析機能

最大12種類のパラメータについて、以下の統計情報を同時表示：
現在値、最大値、最小値、平均値、標準偏差

さらに、パラメータの確率分布を可視化するヒストグラム表示に対応。
また、トレンドおよびトラック機能により、パラメータの時間変化を表示可能です。
水平パラメータ（例：周期）については、単一データではなくフレーム全体から結果を抽出。
これにより統計処理の高速化と精度向上を実現し、ヒストグラムやトラックを用いたフレーム内分布の詳細な観測が可能です。

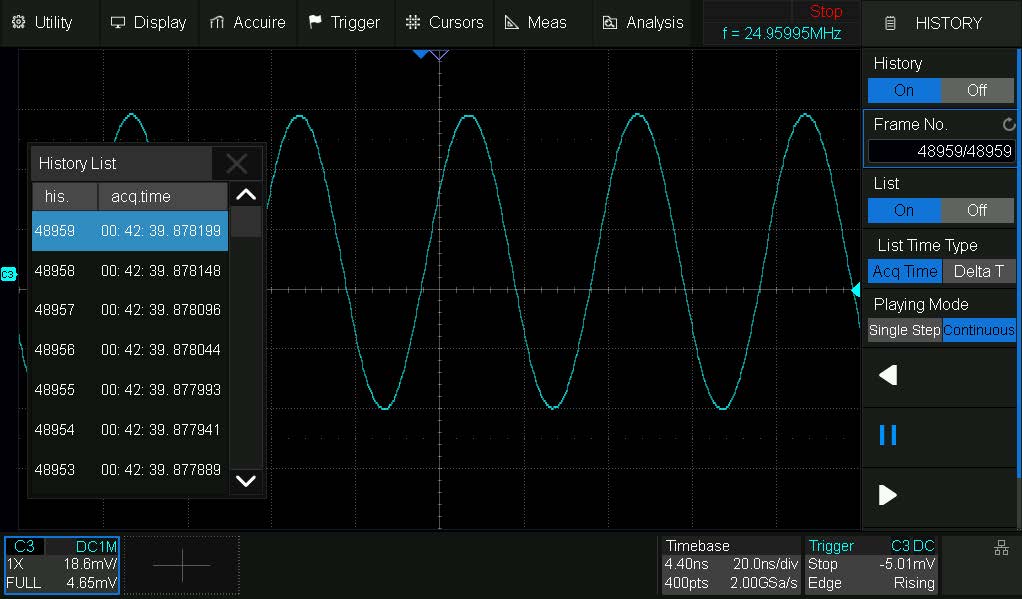

■ ヒストリ機能

最大80,000フレームの波形を自動記録。
過去波形の再生
異常イベントの確認
カーソルや測定機能による迅速な解析

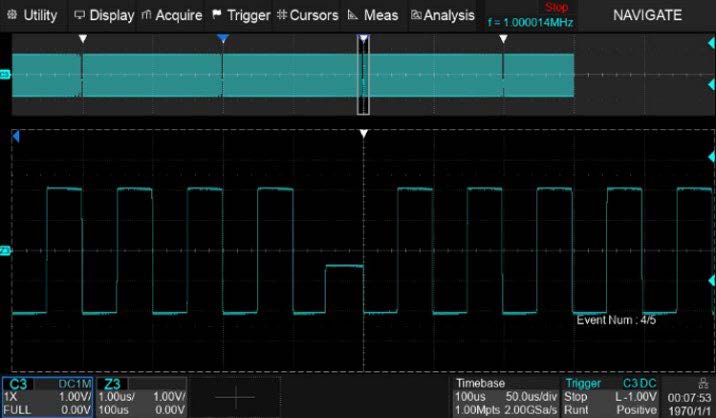

■ 検索＆ナビゲート機能

指定条件に基づいたイベント検索
検索結果を自動的にジャンプ表示
時間位置や履歴フレームによるナビゲーション対応

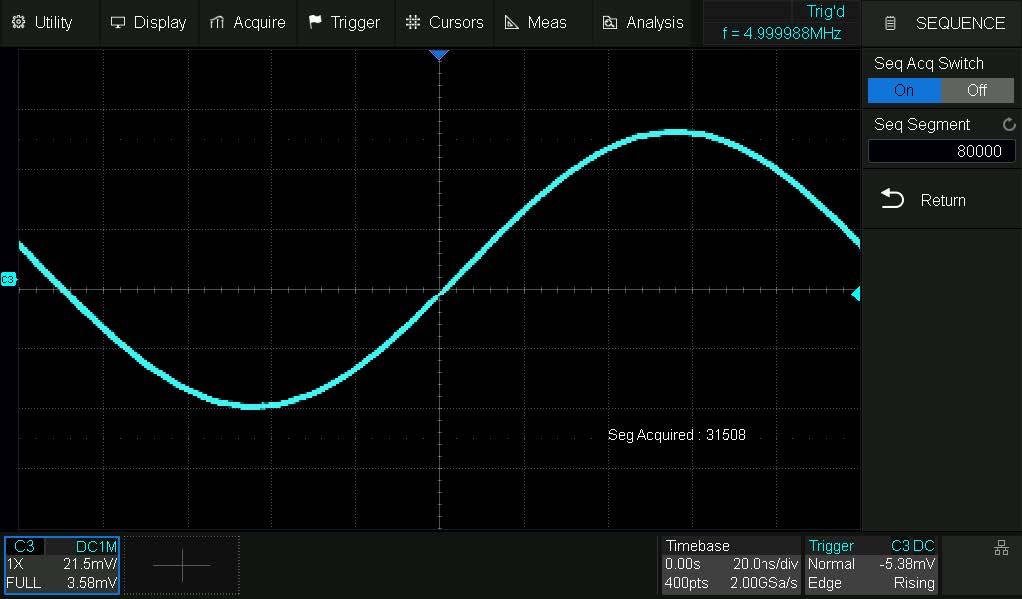

■ シーケンスモード

最大80,000セグメントの分割メモリ
各トリガ波形とデッドタイム情報を保持
最小2 µs間隔で高速取得
ヒストリ機能で全データ再生可能

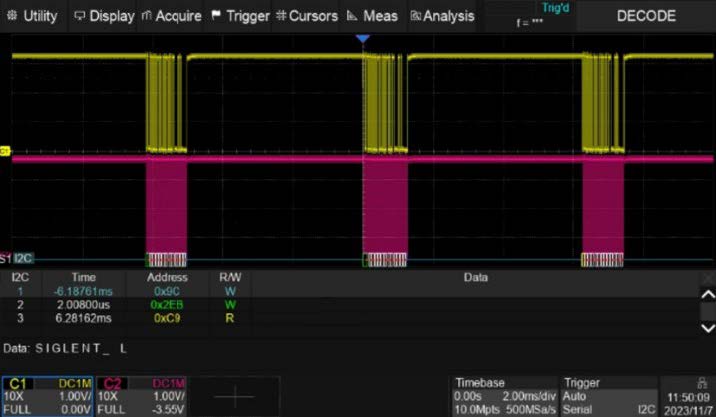

■ シリアルバスデコード

イベントリスト上でデコードされたデータ（文字情報）を表示。
バスプロトコル情報をテーブル形式で、迅速かつ直感的に確認できます。
対応プロトコル：I²C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I²S、MIL-STD-1553B、SENT、Manchester

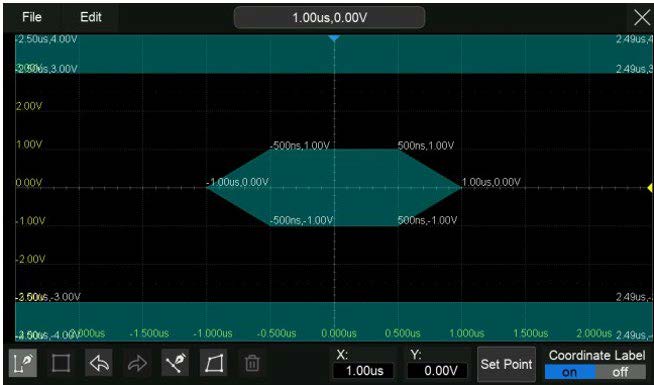

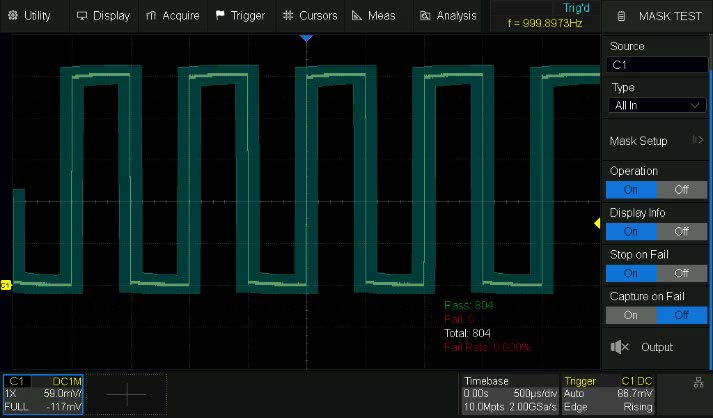

■ 高速マスクテスト（ハードウェアベース）

ハードウェアベースのマスクテスト機能を搭載し、最大14,000回／秒の合否判定を実行できます。

ユーザー定義のテストテンプレートを容易に作成でき、波形とマスクの比較評価が可能。
これにより、長時間の信号監視や自動化された生産ライン検査用途に最適です。
※内蔵マスクエディタ搭載

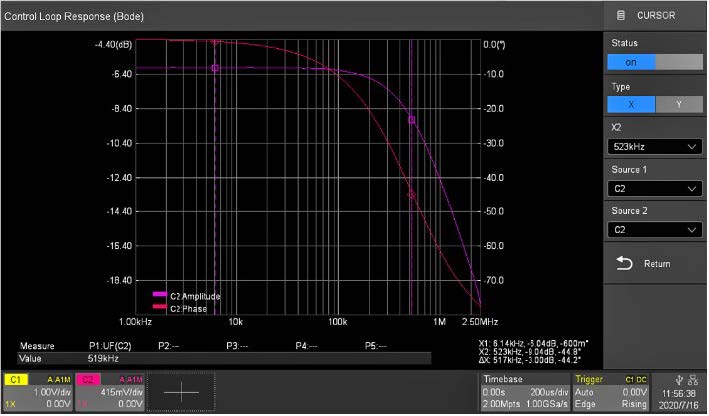

■ ボードプロット／周波数応答解析機能

内蔵波形発生器またはスタンドアロン型のTeledyne Test Tools製信号発生器を制御し、被測定デバイス（DUT）の振幅および位相の周波数応答をスイープ測定できます。
取得したデータはボードプロットとして表示可能です。
これにより、用途によっては高価なネットワークアナライザの代替として使用することが可能です。

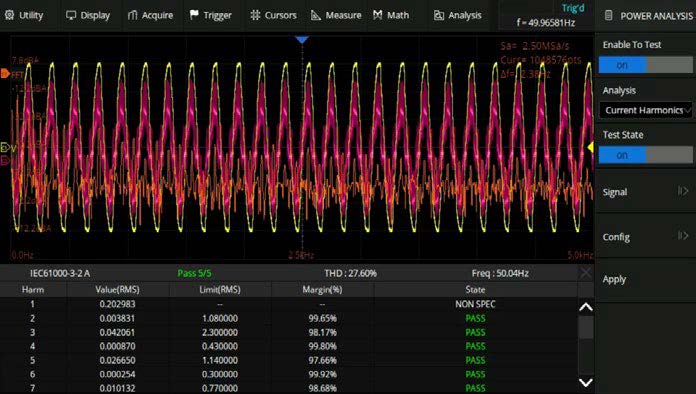

■ 電源解析機能（Power Analysis）

本オプションは、スイッチング電源やパワーデバイス設計に最適な包括的電源測定・解析機能を提供します。
測定効率を大幅に向上させ、評価作業の時間短縮に貢献します。

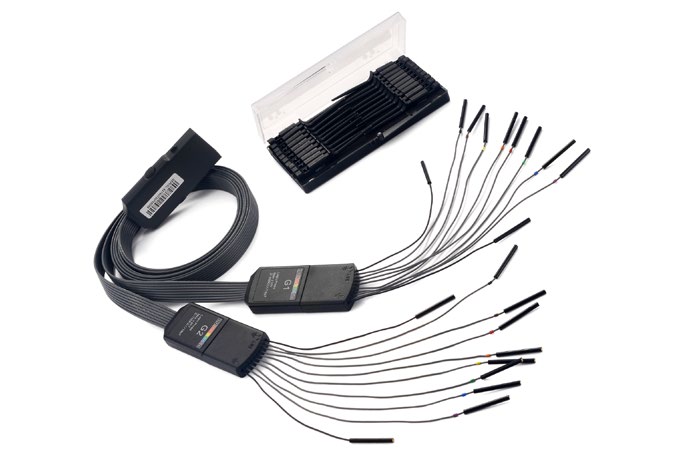

■ デジタルチャネル（T3DSO2000-LS）

アナログ4チャネルに加え、16チャネルのデジタル入力を搭載。
1台で波形の取得・トリガ・パターン解析を同時に実行可能です。
アナログとデジタルの混在信号を効率的に解析できます。

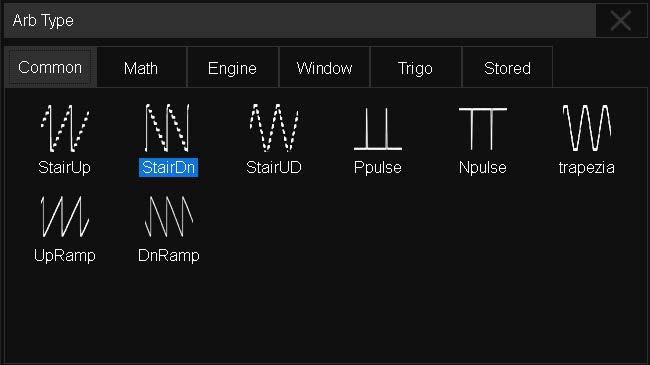

■ 内蔵 25 MHz 波形発生器

内蔵波形発生器により、最大25 MHzの周波数および±3 Vの出力振幅で信号生成が可能です。
対応波形：

6種類の基本波形
多様なプリセット波形
ユーザー定義の任意波形（Arbitrary Waveform）

※オプションとして USB接続の50 MHz AWGモジュール（T3DSO-FGMOD）も利用可能
