製品情報
型式:4082
信号解析帯域幅最大2GHz
Ceyear4082シリーズは、平均ノイズレベル、位相ノイズ、相互変調除去、ダイナミックレンジ、振幅精度、テストスピードの面で優れたRF性能を提供します。4082の周波数測定範囲は2Hz~110GHzで、110GHzのフルバンド・プリセレクタは、イメージと干渉を効果的に抑制することができます。4082の表示平均ノイズ・レベルは、154GHzで-1dBm/Hz、プリアンプ設定時で-167dBm/Hz、ノイズ・キャンセレーション・オン時で-172dBm/Hzと非常に低く、110GHzで表示される平均ノイズ・レベルは-140dBm/Hzです。位相雑音性能にも優れ、1GHzの搬送波と1kHzの周波数バイアスで、位相雑音は-125dBc/Hz@1kHz、-134dBc/Hz@10kHzを上回り、通信信号測定におけるユーザーの制限要件を満たすことができます。
40MHz/200MHz/400MHz/600MHz/1MHz/2.2GHz/7GHzの10種類の帯域幅設定オプションを提供し、広帯域5G NRやWLANなどの異なるテストアプリケーションシナリオのニーズに対応します。100Hz~1.5GHzの任意サンプリング・レートIQデータ・ストリーム、0.1Hzより優れたサンプリング・レート設定分解能、全帯域周波数応答リアルタイム補正を提供し、複数のレートの信号測定と解析をサポートできます。1.2GHz帯域幅のリアルタイム・スペクトラム解析はインターセプト確率(POI)信号の最小継続時間が0.28μs以上、パルス信号、グリッチ信号、間欠信号、その他の過渡バースト信号キャプチャ測定にも使用できます。

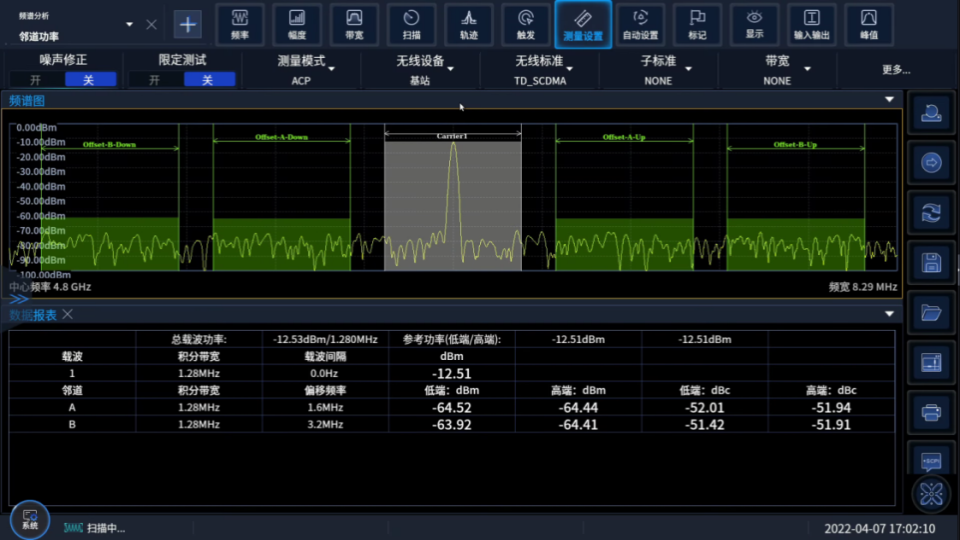

掃引周波数とFFTの2つのスキャンタイプをサポートし、101〜120001の間のスキャンポイント数を選択することができます。最長のスキャン時間は16000秒で、ゼロ帯域幅の最短スキャン時間は1usです。それは、6つの軌跡構成、6つの検出方法、3つの平均タイプ、ノイズマーキング、帯域幅パワー、パワースペクトル密度などの豊富なマーカー測定に対応し、軌跡統計、トラックの自動保存と呼び出しなどをサポートしています。履歴軌跡のウォーターフォールチャートを表示し、ウォーターフォールチャートトラックの10,000フレームを保存することができ、信号スペクトルの変化法則を明確に表示します。占有帯域幅、隣接/チャンネルパワー、パワー統計、バーストパワー、高調波歪み、3次相互変調、スプリアス伝送、スペクトルエミッションマスクなどのワンクリックファンクションにより、より包括的で詳細な計測を実現します。
5G NR測定機能は、15GPP Rel 1、Rel 5バージョンの3G NRアップストリームやダウンストリーム信号帯域内復調解析を行うことができ、FDD、TDDの2つのデュプレックスモードをサポートし、QPSKから256QAM変調フォーマット、テストモデルとカスタムパラメータ設定にも対応。コンステレーション図、エラーサマリーテーブル、リソース割り当て、およびその他の表示マップを使用して、異なるチャネルや信号のエラーベクトルマグニチュード(EVM)、周波数エラー、およびパワー測定結果を表示します。帯域外測定では、隣接チャネル漏洩率(ACLR)やスペクトル・エミッション・マスク(SEM)測定を効率的に実行するために、幅広い標準およびリミットラインのワンクリック設定機能を提供します。
インバータ、トランスポンダ、その他のコンポーネントの絶対群遅延と相対群遅延、被測定デバイスの周波数応答を測定し、振幅、位相、群遅延と周波数の関係を表示することができます。広帯域システムの雑音対電力比の測定を簡単かつ直感的に行うことができ、複数のチャネルが占有されている場合にアイドルチャネルがどの程度影響を受けるかを測定可能。ペイロード、システム、コンポーネント、その他の研究開発および生産プロセスのテストに使用することができます。
Ceyear 4082シリーズシグナル/スペクトラムアナライザは、高性能プロセッサと大型タッチスクリーンを採用した総合的なハードウェア構成により、より便利な操作性を実現しました。4082はi7プロセッサと16Gメモリを採用しており、よりスムーズに動作し、長時間のテストでも効率的な運用が可能です。4082は15.6インチの大型タッチスクリーンを搭載しており、様々な測定結果を一目で確認でき、マルチタッチコントロールにも対応しているため、シンプルで効率的な操作が可能です。インターフェイスエリアのレイアウトやカスタムメニューの動的調整をサポート。複数の測定モードが並行して実行・表示され、モード切り替えは便利で柔軟。
Ceyear 4082シリーズ シグナル/スペクトラムアナライザは、基準周波数入出力、トリガ入出力、中間周波数出力などの豊富な入出力インターフェースを提供し、AC/DCカップリングモード(RF入力1)をサポートします。4082は、USB3.0コントロールインターフェース、2ギガビットイーサネットインターフェース、<>GHz帯域幅IQデータフローインターフェースなどを備えた将来を見据えた製品であり、様々なデジタル変換の課題に対応するために、より高い帯域幅、より速いスピード、より安定したデータ伝送を提供することができます。
周波数範囲 | 2Hz~8.4GHz(4082B) 2Hz~45GHz(4082F) 2Hz~90GHz(4082N) | 2Hz~18GHz(4082D) 2Hz~50GHz(4082H) 2Hz~110GHz(4082P) | 2Hz~26.5GHz(4082E) 2Hz~67GHz(4082L) |
信号解析帯域幅 | 最大2GHz解析帯域幅 | ||
SSB位相ノイズ (1GHzキャリア) | -125dBc/Hz@1kHzオフセット@1GHzキャリア、 -134dBc/Hz@10kHzオフセット@1GHzキャリア | ||
DANL | ≤-154dBm/Hz@1GHzキャリア、≤-167dBm/1GHzキャリア(プリアンプ・オン) | ||
豊富な機能オプション | ベクトル信号解析、リアルタイムスペクトル解析、雑音指数解析、位相雑音測定など |
