40MHz 2チャンネル、16ビット分解能、EasyPluse ＆TureArb テクノロジ搭載SDG2000Xシリーズ

任意波形/ファンクション・ジェネレータ │ SIGLENT（SDG2042X）の特徴

■ 製品概要

SIGLENT SDG2000Xは、最大120MHzの帯域幅、1.2GSa/sのサンプリングレート、16ビットの垂直分解能を備えたデュアルチャネル・ファンクション／任意波形発生器シリーズです。独自技術である TrueArb および EasyPulse により、従来のDDS方式ジェネレータが持つ任意波形、方形波、パルス波生成時の課題を解決します。
これらの先進技術により、SDG2000Xは高忠実度かつ低ジッタの各種信号を出力でき、複雑化・高度化するアプリケーションの要求に応える優れた信号発生性能を提供します。

■ 高性能サンプリングシステム

SDG2000Xは、1.2GSa/sの高速サンプリングレートと16ビットの高分解能を兼ね備えたサンプリングシステムを採用しています。優れた時間軸精度と振幅精度により、波形を高い忠実度で再現し、低歪みな信号出力を実現します。

■ 優れたアナログ出力性能

SDG2000Xは、研究開発や評価試験に求められる高品質な信号出力を提供します。

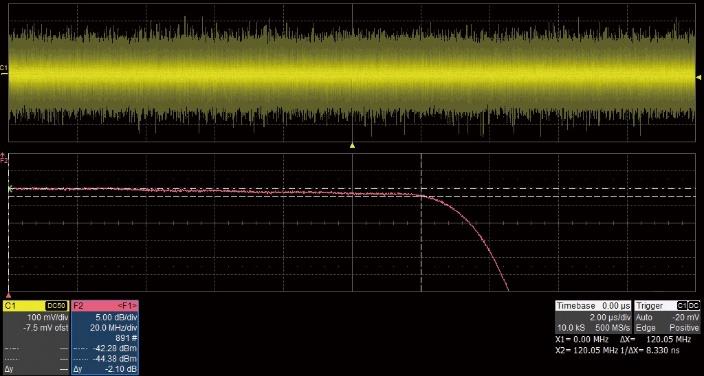

実測により120MHzを超えるアナログ帯域幅を実証

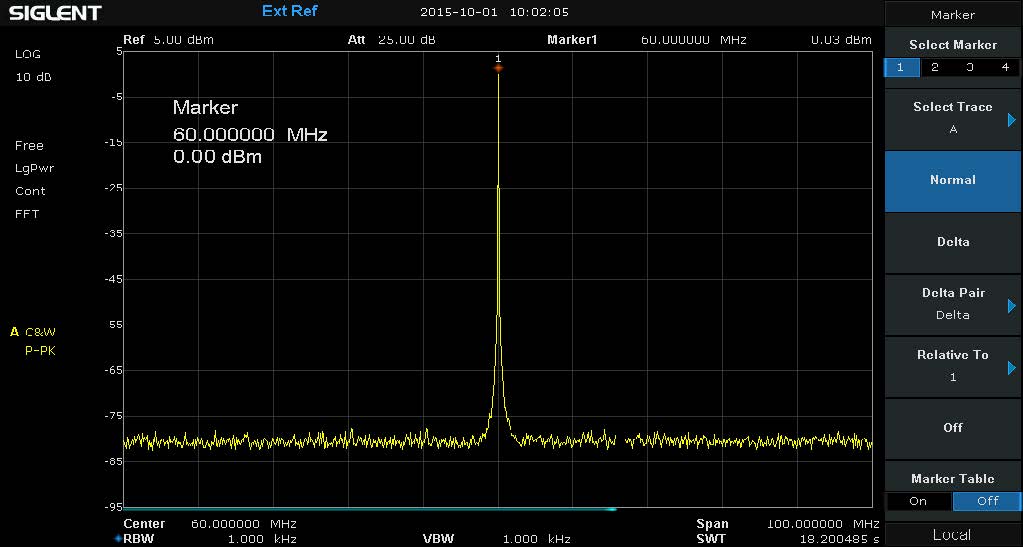

60MHz・0dBm出力時でもスプリアス成分をほとんど含まない高純度な正弦波出力

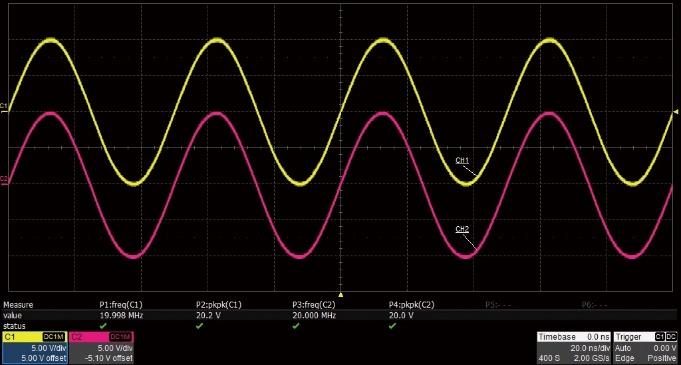

**20MHzで最大20Vpp（デュアルチャネル時）**の大振幅出力に対応

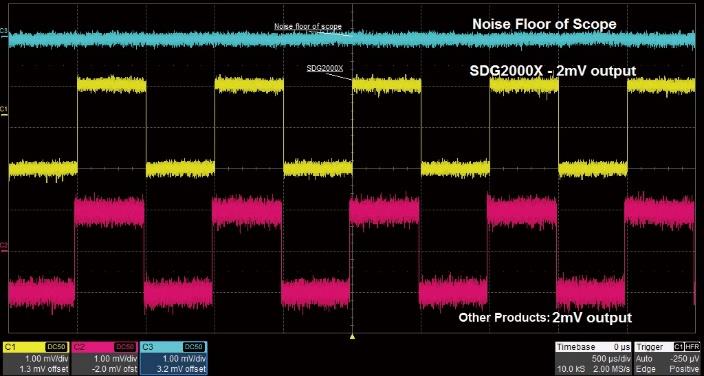

低ノイズフロア設計により優れたS/N比を実現

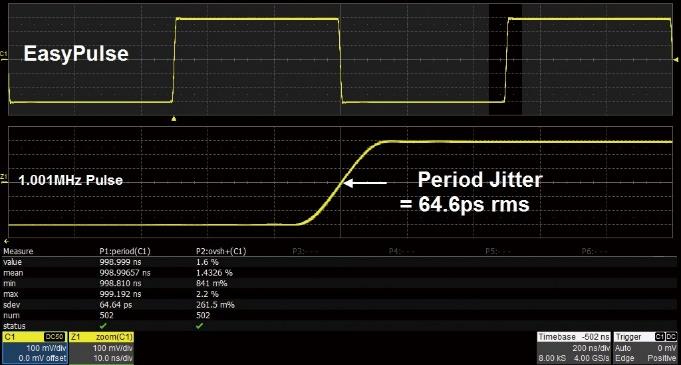

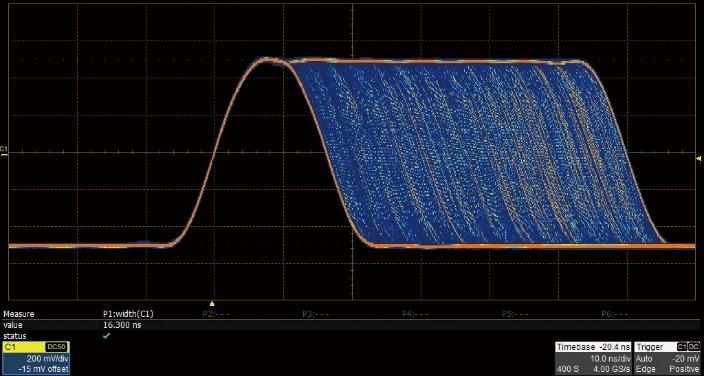

■ EasyPulseテクノロジーによる低ジッタパルス出力

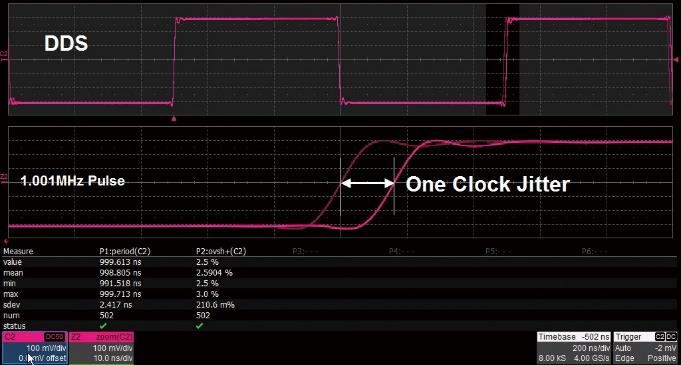

一般的なDDS方式の信号発生器では、サンプリングレートと出力周波数の関係によってジッタが発生する場合があります。
SIGLENT独自のEasyPulseテクノロジーは、この課題を解決し、安定した低ジッタの方形波・パルス波出力を実現します。


主な仕様
最小パルス幅：16.3ns
パルス幅調整分解能：100ps
立上り時間・立下り時間を個別設定可能
最小立上り／立下り時間：8.4ns
最大立上り／立下り時間：22.4s
設定分解能：100ps

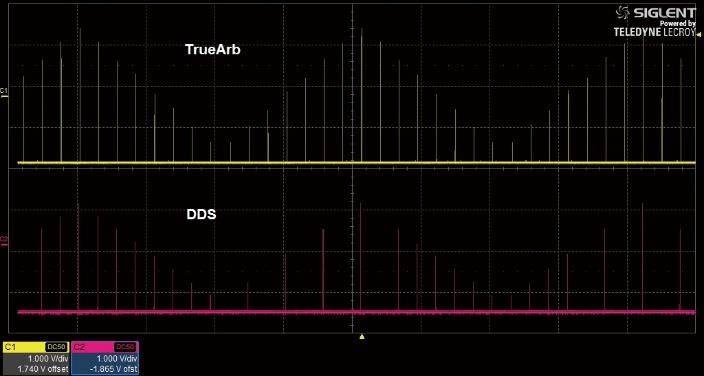

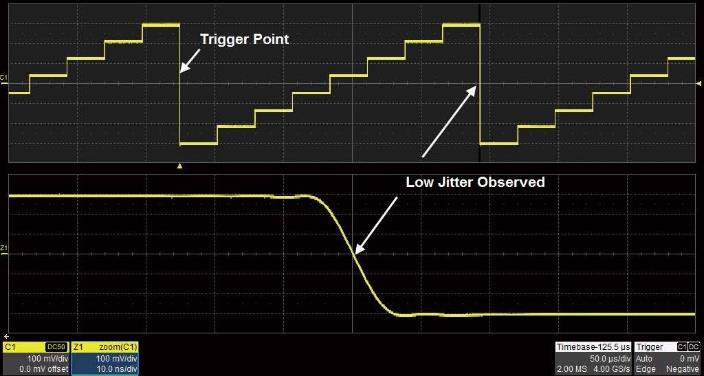

■ TrueArbテクノロジーによる高精度任意波形生成

独自のTrueArbテクノロジーは、従来のDDS方式の利点を維持しながら、ジッタや波形歪みの発生を大幅に低減します。


波形データをポイントごとに忠実に出力するため、データポイントの欠落がなく、設計した任意波形を正確に再現。複雑な波形生成や高精度なシミュレーション用途に最適です。

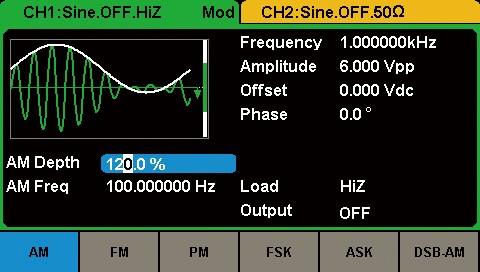

■ 多彩な変調機能

SDG2000Xは豊富な変調機能を標準搭載しています。
対応変調方式：AM/FM/PM/FSK/ASK/PSK/DSB-AM
変調ソースは内部信号または外部信号から選択できます。

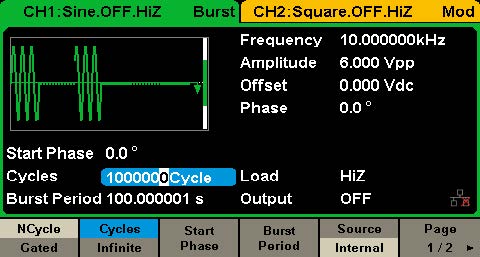

■ バースト機能

試験・評価用途に便利なバースト機能を搭載しています。
バーストモード：N Cycle、Gated
トリガソース：Internal（内部）、External（外部）、Manual（手動）

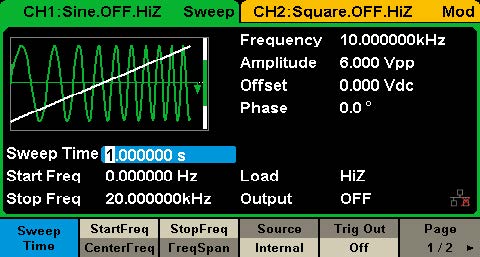

■ スイープ機能

周波数応答測定やフィルタ評価に便利なスイープ機能を搭載しています。
スイープモード：Linear（リニア）、Log（対数）
スイープ方向：Up/Down
スイープソース：Internal（内部）、External（外部）、Manual（手動）

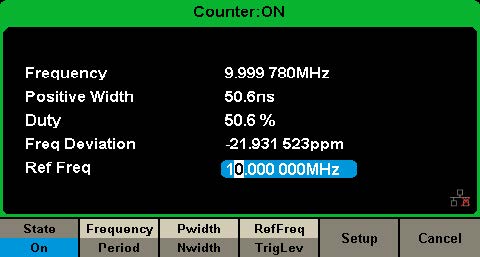

■ 高精度周波数カウンタ

入力周波数範囲0.1Hz～200MHzの高精度周波数カウンタを内蔵。追加機器を使用することなく周波数測定が可能です。

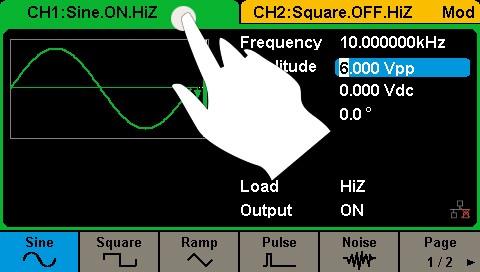

■ 4.3インチ タッチスクリーン

視認性に優れた4.3インチカラータッチスクリーンを搭載。直感的な操作で各種設定や波形確認をスムーズに行えます。

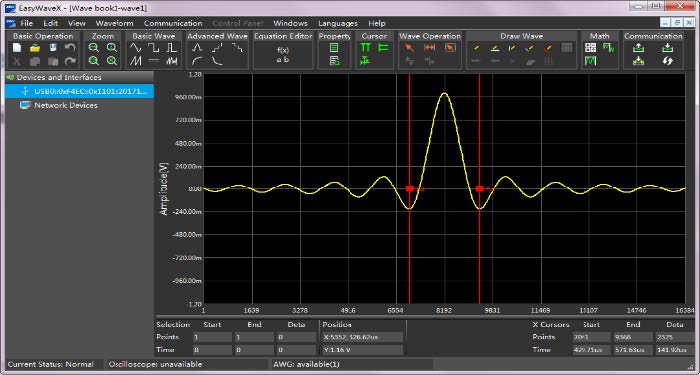

■ 任意波形作成ソフトウェア「EasyWaveX」

付属ソフトウェアEasyWaveXにより、オリジナルの任意波形を簡単に作成・編集できます。
主な機能

手描き波形作成
直線編集
数式編集
座標編集

研究開発、製品評価、教育用途など、さまざまなシーンで柔軟な波形作成をサポートします。
