ミニバック小型油回転真空ポンプ

PX-52

商品コード:242296

型式:PX-52

PX-52型

ミニバック小型油回転真空ポンプ(PX-52)

Vacuum Pumps, Compact

製品概要

化学、半導体向けに最適、耐腐食性を高めたケミカルタイプ

ミニバック小型油回転真空ポンプ(PX-52)の特徴

製品特徴

化学工業、半導体業界や一般科学分野などで使用する特殊ガスを真空ポンプで吸引する利用が高まっています。従来の真空ポンプではこのような特殊ガスによりガス接触部品に腐食や異常磨耗が発生し、ポンプの寿命が著しく短くなり、トラブルも避けられません。
PXシリーズは、ガス接触部品に耐食・耐磨耗材料を使用したケミカルタイプの真空ポンプです。

製品特徴

ポンプケーシングと主要構造部品には特殊表面処理を施しています。Oリングをはじめとする化学部品にはフッ素系のものを使用し、その他の部材にも耐食性材料を使用しています。

製品特徴

排気口にはKF-25クイックカップリングフランジ(ISOタイプ)を採用し、有害ガス等を含む排気に必要な接続配管への脱着が容易です。吸気口にもKF-25クイックカップリングフランジが取り付け可能です(オプション)。

主な仕様

仕様


商品コード 242296
型式 PX-52
実効排気速度(50/60Hz) 50/60L/min
到達圧力 0.67Pa※
使用電動機 単相,100V,200W,4P
全負荷電流(50/60Hz)(A) 5.6/4.8A
油量 650mL

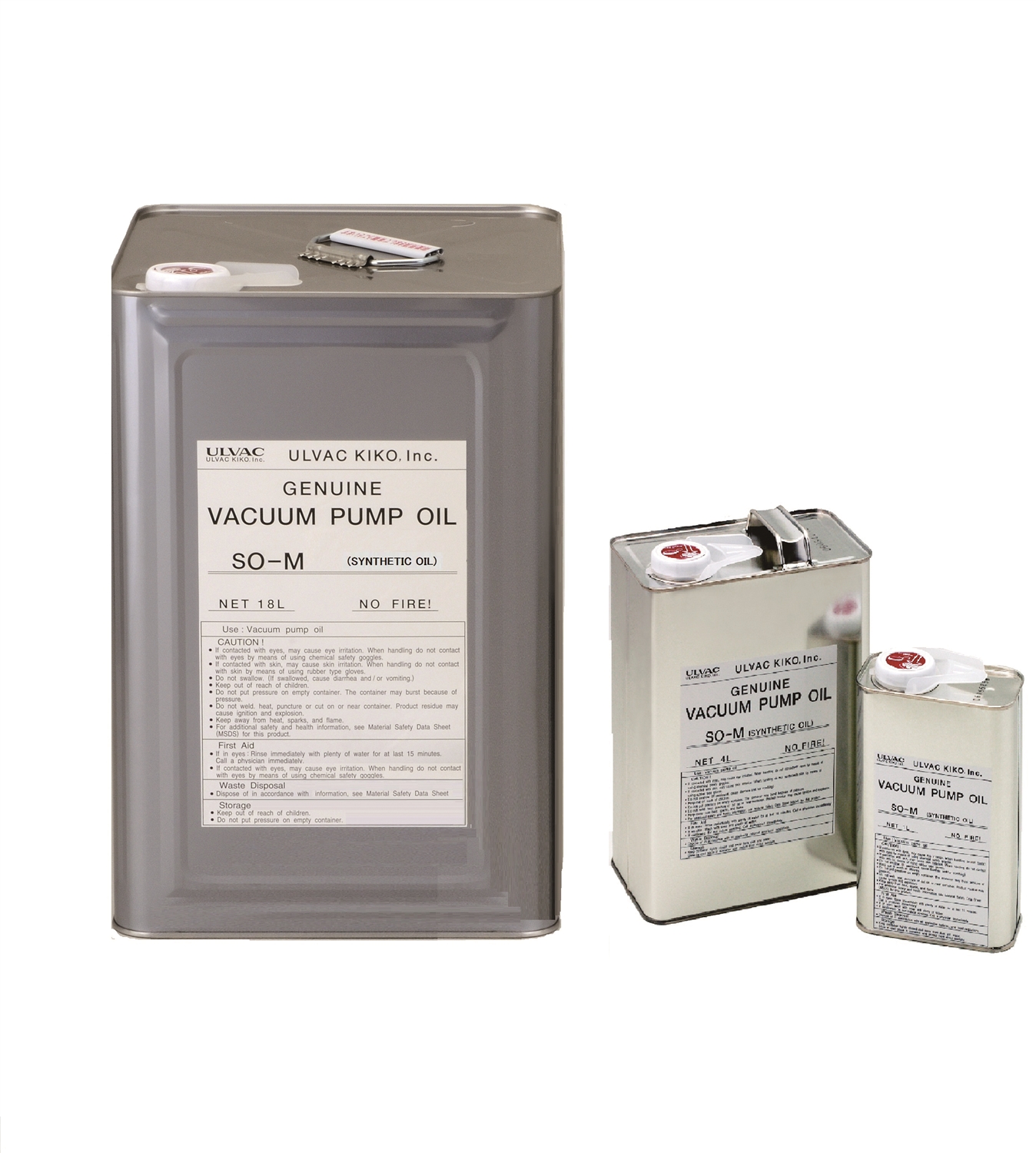

使用油 SO-M
オイルミストトラップ(別売) OMC050
吸気管径 外径18×内径14mm
使用雰囲気温度範囲 7〜40℃
外寸法(幅×奥行×高さ) 165.5×419×233mm
電源容量 100V 5.6A
60Hz:4.8A
重さ 14.1kg
価格(税抜) 242,000円

備考
※到達圧力はピラニ真空計による測定値です。(マクラウド真空計による測定の場合、到達圧力が1.3Pa以下のポンプでは、1桁低い値になります。)


FAQ

Q ガラガラという異音がします。
A

オイルレベルゲージからオイルの色を見て透明感がない場合、オイル交換を行って下さい。
特に汚れがひどい場合は一度オイルを入れ替えた後5-10分程度運転をし、再度オイルを抜いて新しいオイルに入れ替えるフラッシングを行って下さい。
上記で改善しない場合は、ご購入戴いた販売窓口担当者に点検をご依頼下さい。

ページの上へ戻る
Q 原産国は。
A

日本です。

ページの上へ戻る
Q ポンプ油の交換期間は。
A

3000時間あるいは6ヶ月に1回は必ず交換してください。
また水蒸気やその他ガスが吸引する空気に混入している場合は、オイルの状態を確認し透明度が下がってきたら出来るだけ早い段階で交換してください。

ページの上へ戻る
Q オイルミストセパレータ OMC050を取り付ける際に、他に必要な部品はありますか。
A

オイルミストセパレータ OMC050をPX52に取り付けるためには、KF25またはNW25用のクランプが1個必要となります。
弊社では下記を準備しております。
品名:DP用 NW20/25クランプ(Al製)
品番:212137
PX52の排気口フランジの形状がOリング組み込みとなっているため、センターリングは必要ありません。

ページの上へ戻る
Q 回転が不規則です。
A

◇入力電源の電圧異常
入力電源の電圧を測定し定格電圧100V±10%以内から外れている場合は、電圧を±10%以内にしてください。
◇雰囲気温度が低く、油の粘度が高くなった
暖房など室内空調で雰囲気温度を+7℃以上にしてください。
以上を確認して問題ない場合はポンプ内部に異物が入っているなど不具合が生じている可能性がありますので、ご購入いただいた際の販売窓口担当者または弊社WEBサイト お客様サポート お問い合わせお申し込みフォームへ、点検・修理をご依頼ください。
