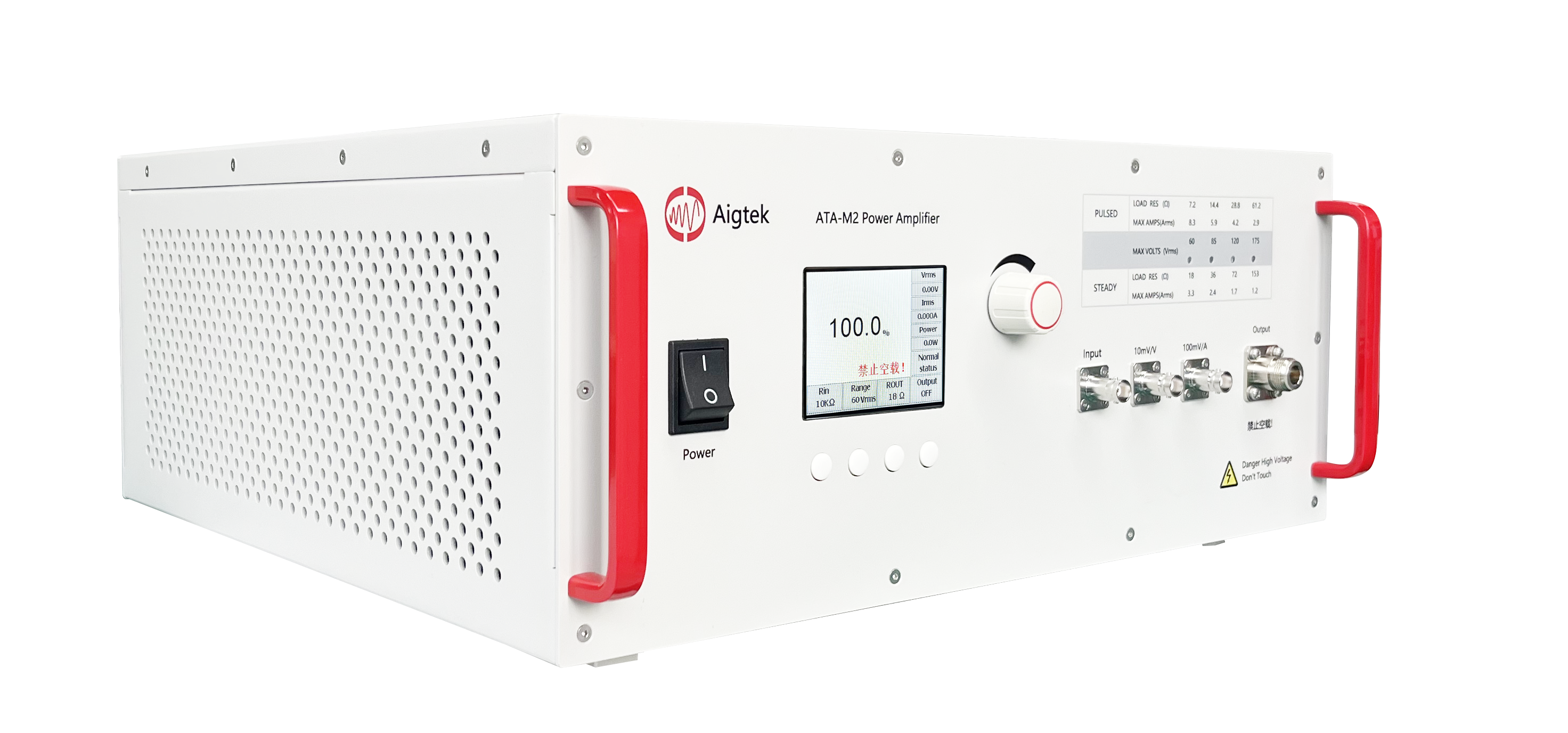

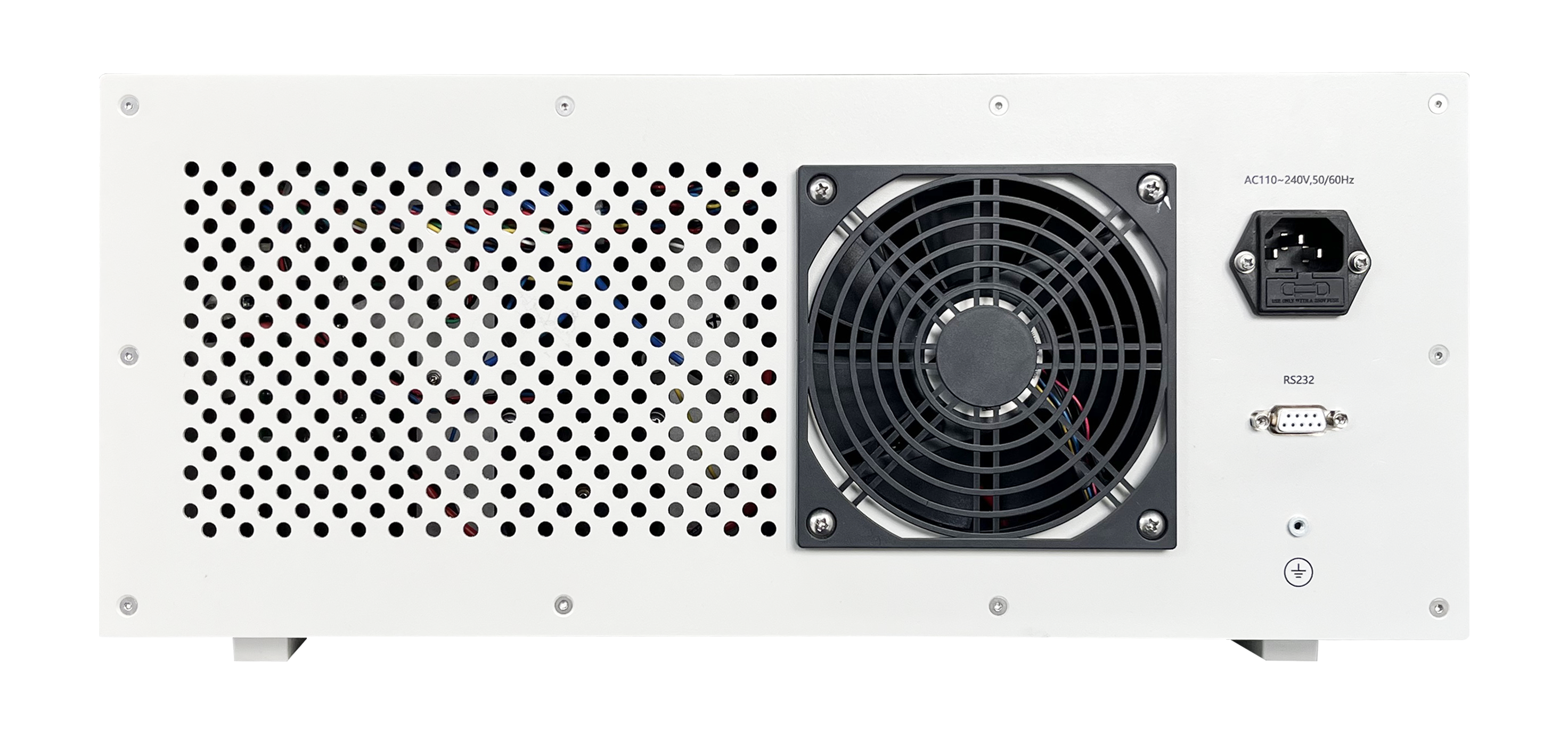

パワーアンプ AIGTEK（ATA-M2）の特徴

主な特長

シングルチャンネル
最大出力電圧：175 Vrms
最大連続出力電力：200 VA
最大パルス出力電力：500 VA（10%@ 1秒）
帯域幅（-3 dB）：10 kHz～500 kHz
N型コネクタ出力
電圧・電流モニタ機能搭載
抵抗負荷・非抵抗負荷対応
過温度保護・過電圧保護・短絡保護・無負荷保護搭載

概要

ATA-M2は、中高周波領域向けに設計されたシングルチャンネルパワーアンプです。
最大175 Vrmsの出力電圧、200 VAの連続出力、および500 VAのパルス出力に対応しており、圧電アクチュエータ、超音波トランスデューサ、高周波コイル駆動などの用途に適しています。
ATA-Lシリーズが低周波からの高電圧駆動を重視しているのに対し、ATA-M2は10 kHz～500 kHzの中高周波帯域に特化したモデルとなっています。

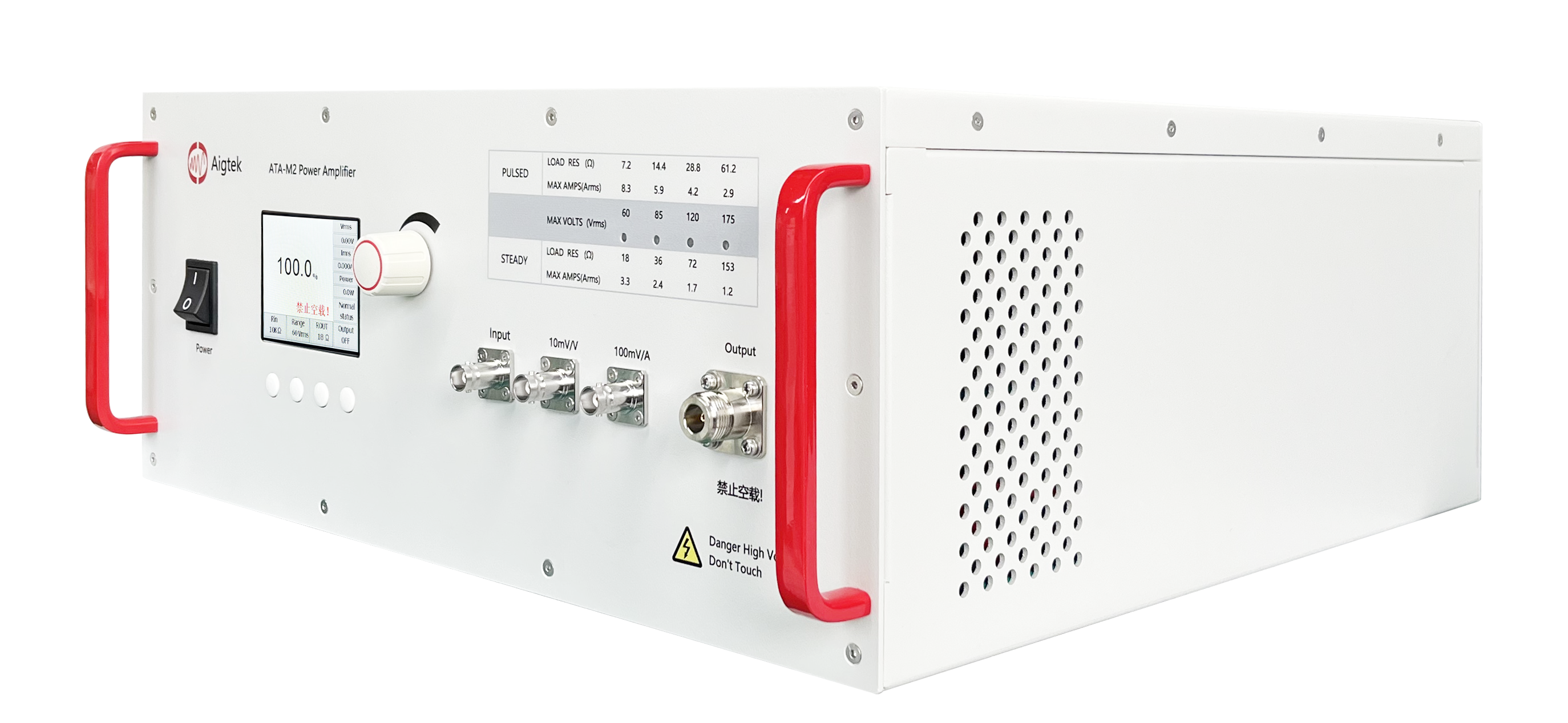

LCDパネル表示

LCDディスプレイにより各種情報をリアルタイム表示します。
出力状態表示
出力レンジ表示
電圧・電流状態表示
保護状態表示
システム状態表示
直感的な操作画面により容易に設定できます。

入力

入力方式
シングルエンド入力
入力端子
BNCコネクタ
入力インピーダンス
10 kΩ
フルスケール入力
1 Vrms
入力信号の実効値は1 Vrms以下で使用してください。

モニタ機能

出力状態をリアルタイムで監視できます。
電圧モニタ
10 mV/V
精度：±5% FS
例
出力100 V → モニタ出力1 V
出力175 V → モニタ出力1.75 V
電流モニタ
100 mV/A
精度：±5% FS
例
出力2 A → モニタ出力200 mV

出力性能

連続出力モード
最大連続出力：200 VA
出力インピーダンス 最大出力電圧 最大出力電流18 Ω 60 Vrms 3.33 Arms
36 Ω 85 Vrms 2.36 Arms
72 Ω 120 Vrms 1.67 Arms
153 Ω 175 Vrms 1.14 Arms
パルス出力モード
最大パルス出力：500 VA（10%@ 1秒）
出力インピーダンス 最大出力電圧 最大出力電流7.2 Ω 60 Vrms 8.33 Arms
14.4 Ω 85 Vrms 5.90 Arms
28.8 Ω 120 Vrms 4.17 Arms
61.2 Ω 175 Vrms 2.86 Arms

出力端子

出力インターフェース
N型コネクタ（N-Type）
RFアンプシリーズとの接続性を考慮した高周波対応コネクタを採用しています。

周波数特性

帯域幅（-3 dB）
10 kHz～500 kHz
ATA-Lシリーズより高い周波数帯まで対応しており、
圧電素子
超音波振動子
共振デバイス
高周波コイル
などの駆動に適しています。

ひずみ率特性

全高調波ひずみ率（THD）
≤0.5%
条件：50 kHz、42 Vrms（85 Vrmsレンジ）
高周波帯域でも優れた信号再現性を実現しています。

保護機能

ATA-M2は高周波・大電力用途向けに充実した保護機能を搭載しています。
過温度保護
本体温度異常時に出力停止
過電圧保護
異常出力発生時に保護動作
短絡保護
出力短絡時に自動停止
無負荷保護
負荷未接続時の誤動作防止
