製品情報
商品コード：535997
型式：CP3008
High Frequency AC / DC Current Probe
2レンジ切替で大電流測定や突入電流測定にも対応
●1%確度と1mA分解能
●5mmおよび20mmのクランプ径
●ワンボタン式消磁・オートゼロ機能搭載
●過電流アラーム内蔵

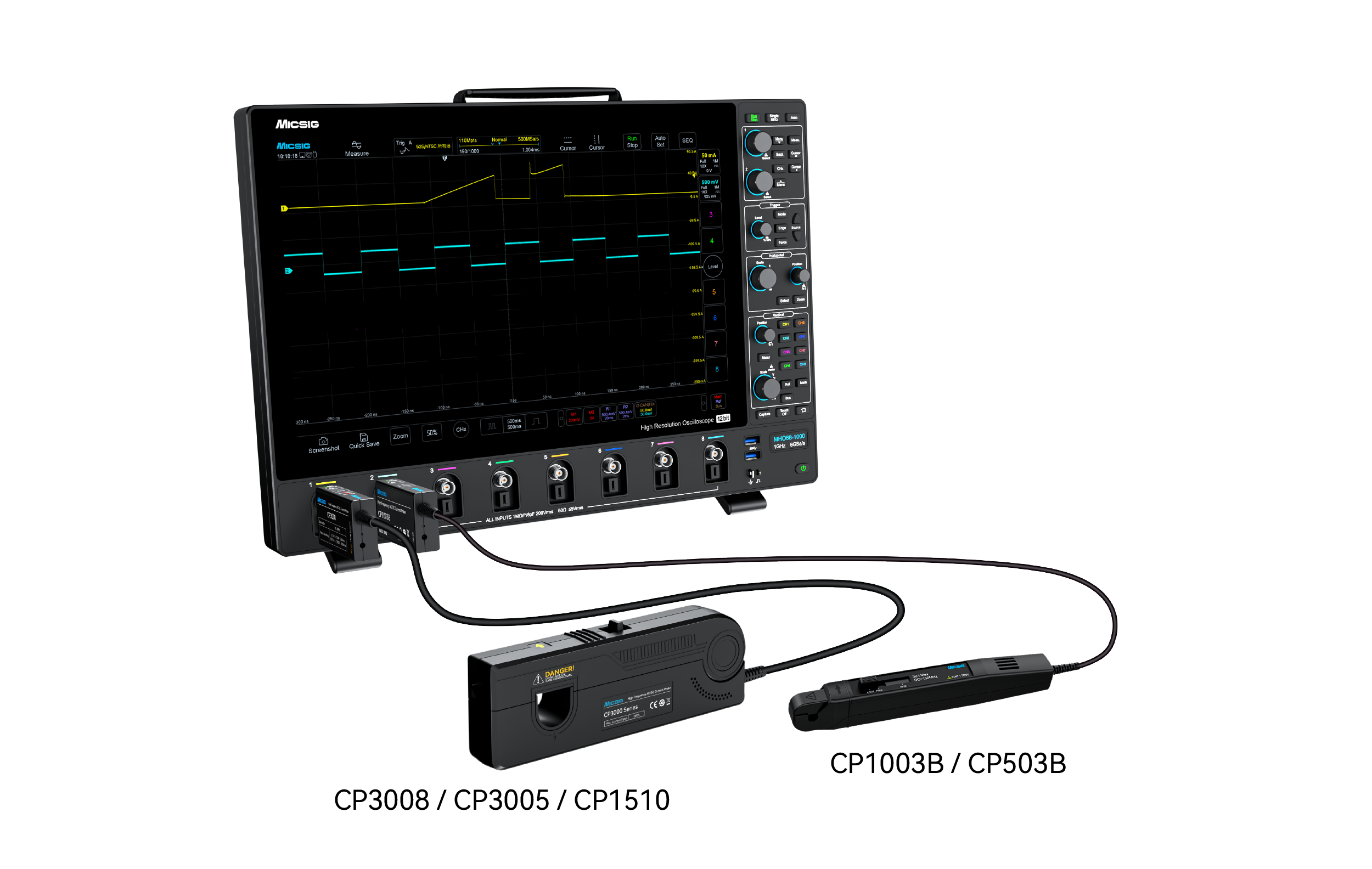

コンパクトな外観、操作が簡単、片手で握れる。
様々な複雑なシーンに対応。

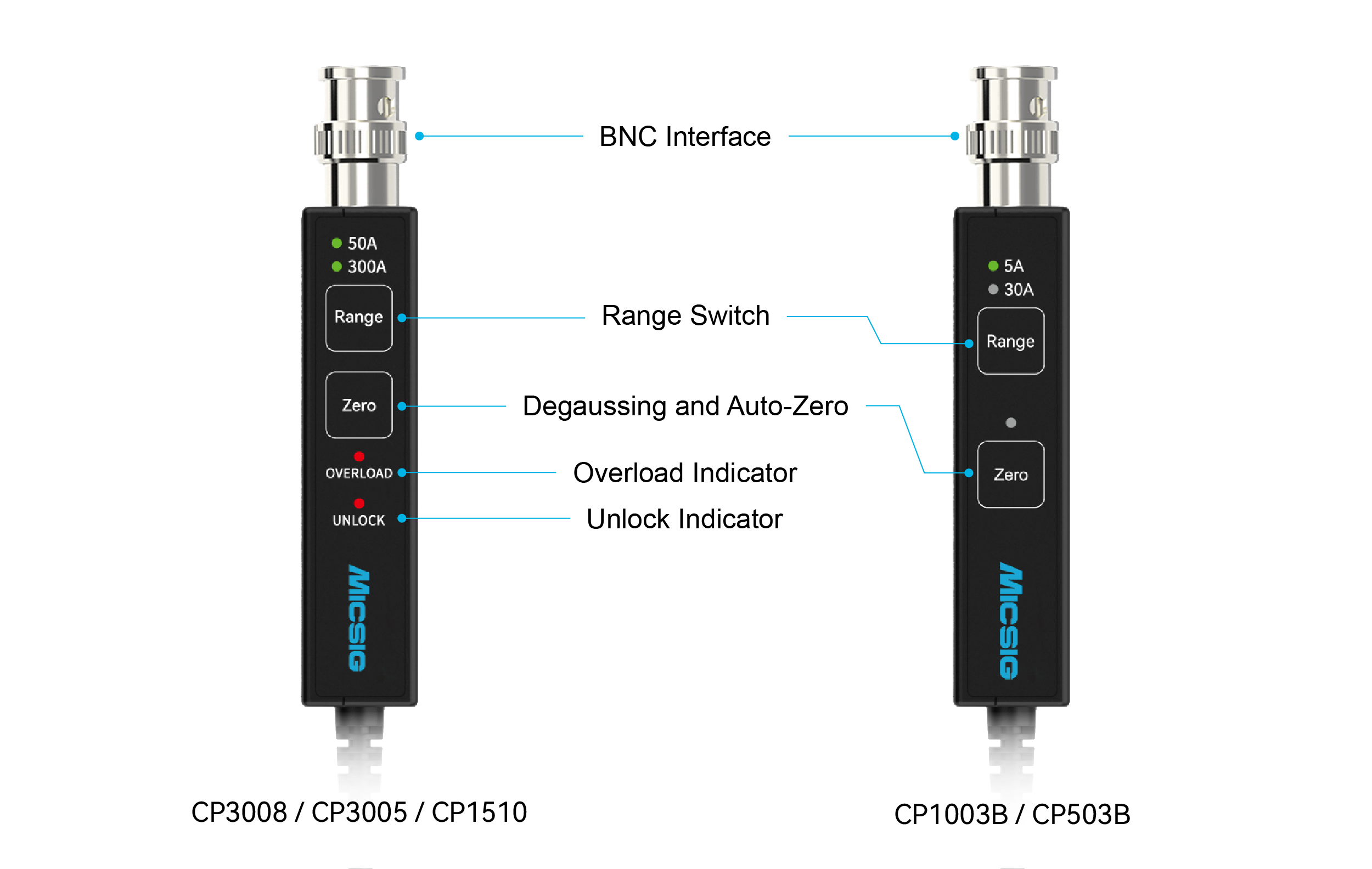

オートゼロボタン「ゼロ」を押すと、ボタンが点灯し、プローブが消磁され、キャリブレーションされます。
電流がオーバーロードすると、対応するレンジボタンのステータスインジケータが点滅します。
高周波AC/DC電流プローブは、20MHz以上の信号の測定でも正確です。(図のCH1黄色波形）。
低周波AC/DC電流プローブは、完全に歪んだ状態で同じ信号を測定します。(CH2 青い波形）。
電源アダプタ起動時の突入電流波形を正確に捉えることができます。
新エネルギー自動車の設計
スイッチング電源設計
電気実験
半導体デバイス設計
航空電子機器設計、インバーター/トランス設計
電子安定器設計
産業用/民生用電子機器設計
エンジンドライバー設計
パワーエレクトロニクス・送電実験 など
| 商品コード | 535997 |
|---|---|
| 型式 | CP3008 |
| 帯域幅 | DC～8MHz |
| 立ち上がり時間 | ≤53ns |
| レンジ | 50Arms(50A)/300Arms(300A) |
| 最大測定電流 | 300Arms/500Apk |
| 確度（DCおよび45-66Hzでの最大連続電流） | ±1%±10mA(50A)/ ±1%±100mA(300A) |
| 最小測定電流 | 10mA(50A)/100mA(300A) |
| ノイズ | <1.5mArms(50A)/<12mArms(300A) |
| 出力感度 | 1V/10A(50A、10X)1V/100A(300A、100X) |
| 過電流警報値 | ≥50Apk(50A)/≥300Apk(300A) |
| 電源 | DC12V/BNC |
| 価格（税抜） | 440,000円 |
