任意波形/ファンクション・ジェネレータ │ SIGLENT（SDG8002A）の特徴

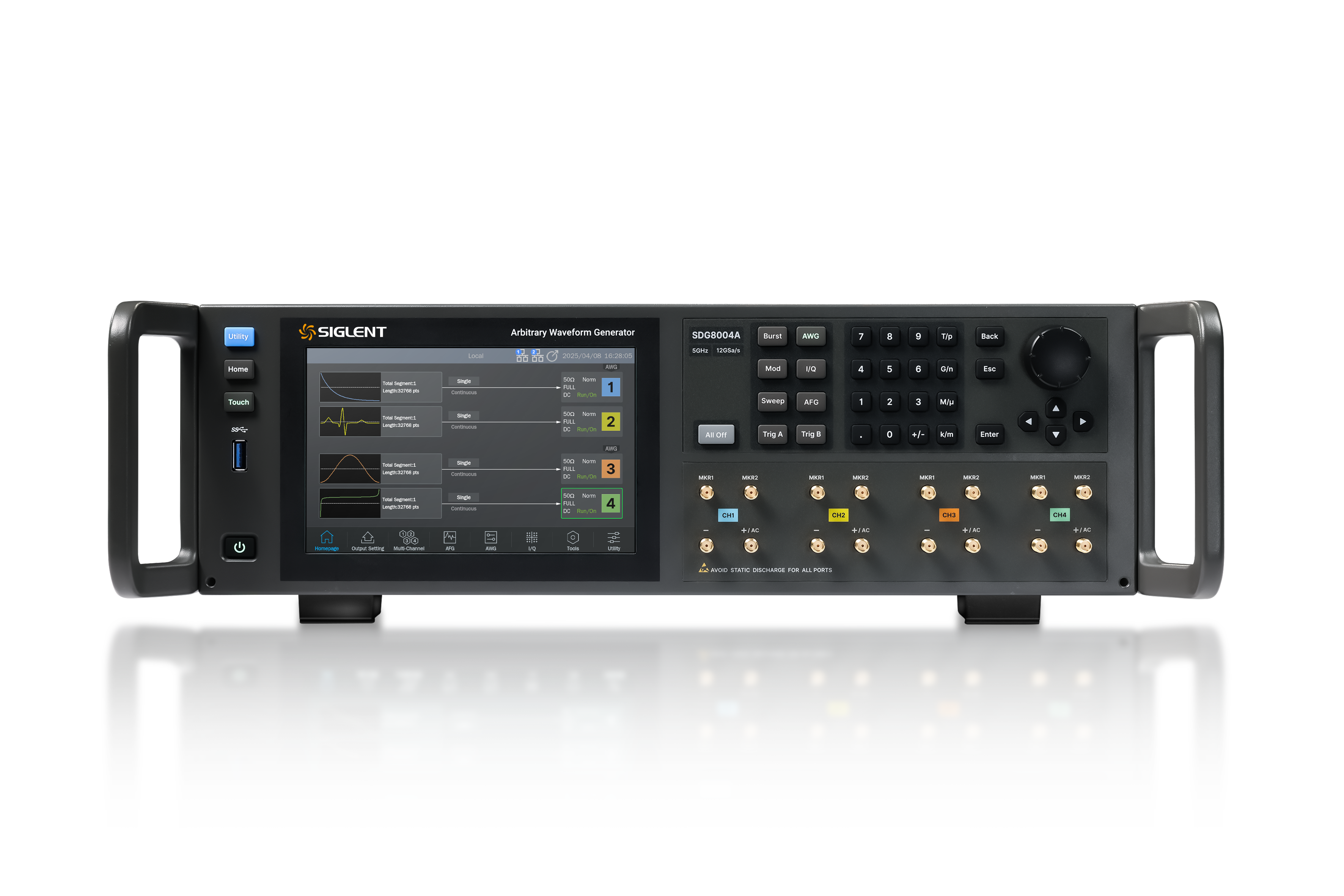

■ 製品概要

SIGLENT SDG8000Aシリーズは、最大4チャネルのアナログ出力、16ビット垂直分解能、最高12 GSa/s（補間時）のサンプリングレートを備えたハイエンド任意波形発生器です。
最大5 GHzの信号出力周波数と、最大2 GHzの変調帯域幅に対応し、高度な通信信号や広帯域信号の生成を実現します。
各チャネル最大4 Gptsの大容量波形メモリを搭載しており、信号帯域幅を維持したまま長時間の波形再生が可能です。
さらに、SigIQProソフトウェアと組み合わせることで、Bluetooth、WLAN（Wi-Fi）、LTE、5G NR、IoTなどの通信規格に対応した信号生成を実現します。
また、高速シリアルデータ出力（HSS）、多段シーケンス再生、マルチパルス、マルチトーン、チャープ信号生成などの機能を搭載し、通信、産業機器、研究開発分野における幅広い試験ニーズに対応します。

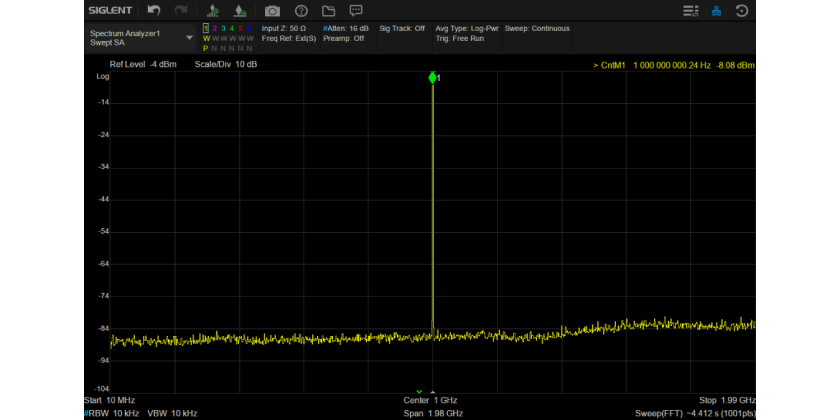

■ 高忠実度な信号再生

最高10 GSa/sまたは12 GSa/s（補間時）のサンプリングレートと16ビット垂直分解能により、高い波形再現性を実現します。
微細な信号変化まで忠実に再現し、高精度な試験・評価をサポートします。

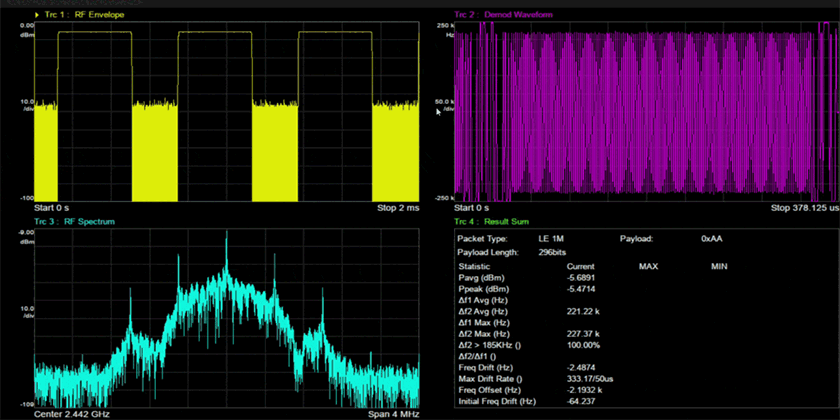

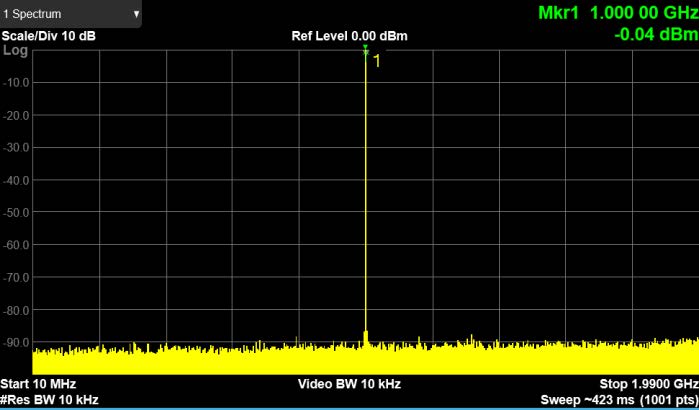

■ 高周波・広帯域信号生成

内蔵デジタル変調器により、外部変調器を使用することなく最大5 GHzのRF信号を直接生成できます。
SigIQProソフトウェアと組み合わせることで、5G NR、LTE、WLAN、Bluetooth、IoTなどの各種通信規格に対応した信号を容易に作成・出力できます。

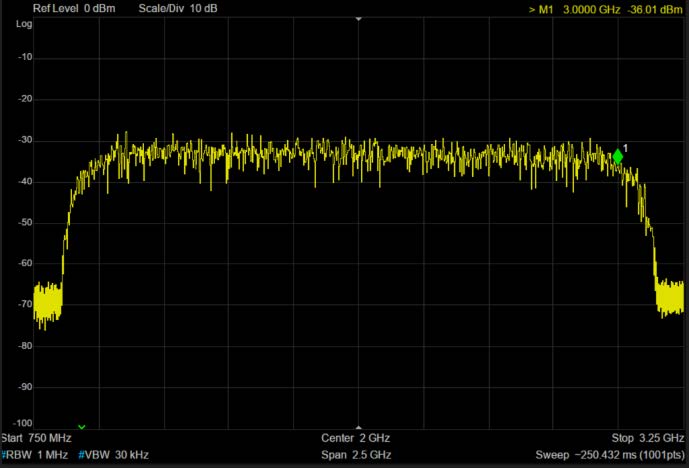

ベースバンド信号の最大サンプルレートは5 GSa/s、内蔵変調器使用時の最大変調帯域幅は2 GHzです。
ベースバンド信号を出力し外部変調器と組み合わせることで、最大4 GHzの信号帯域幅にも対応します。

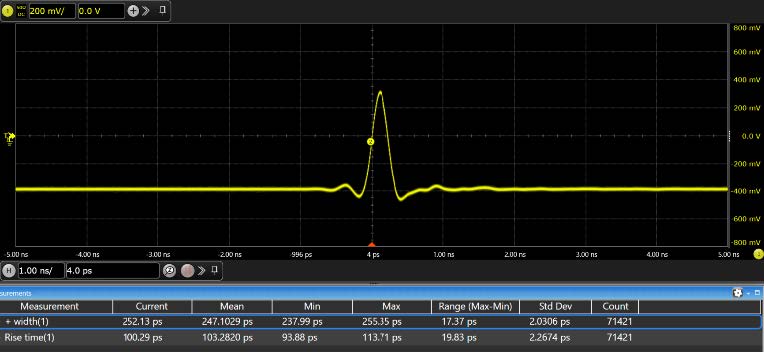

■ 狭パルス出力

高速サンプリング性能により、最小250 psの狭パルスを生成できます。
半導体デバイス評価や車載電子機器試験など、高速パルスが求められるアプリケーションに最適です。

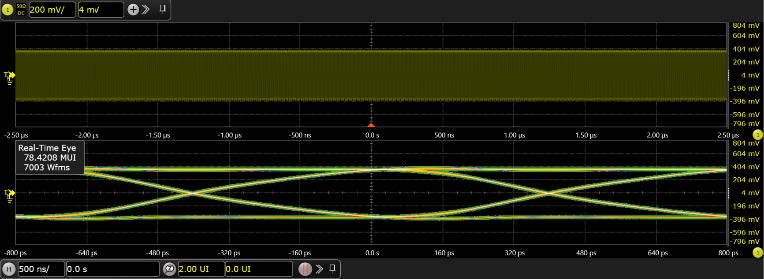

■ 高速シリアルデータ出力（HSS）

最大1.25 Gbpsの高速シリアルデータ出力に対応しています。
低ジッタ性能により、高速デジタル通信システムやシリアルインタフェースの評価試験をサポートします。

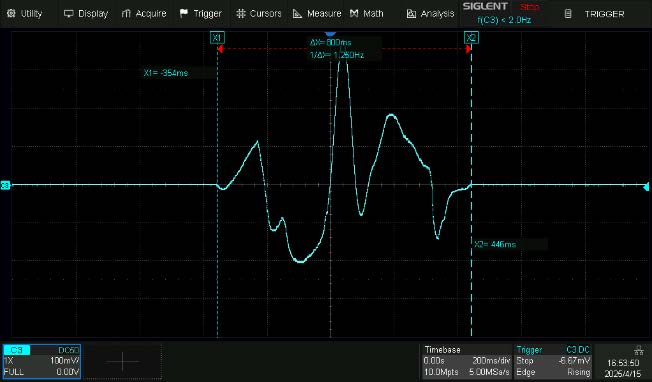

■ 大容量波形メモリ

各チャネル最大4 Gptsの波形メモリを搭載しています。
最大サンプリングレート動作時でも最大800 msの連続波形再生が可能で、複雑かつ長時間の試験シナリオに対応します。

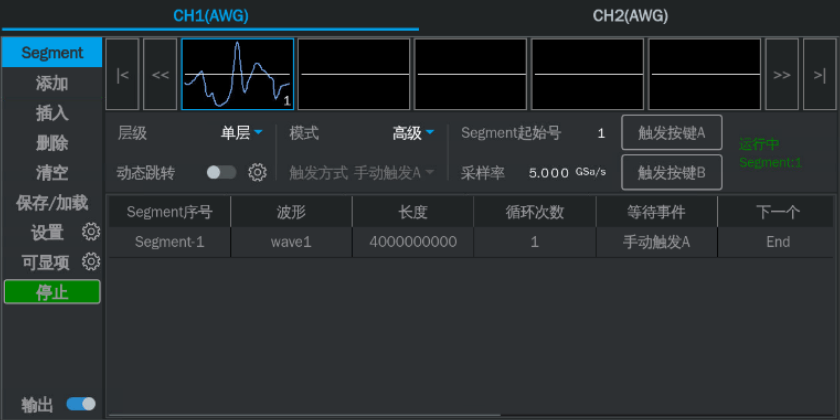

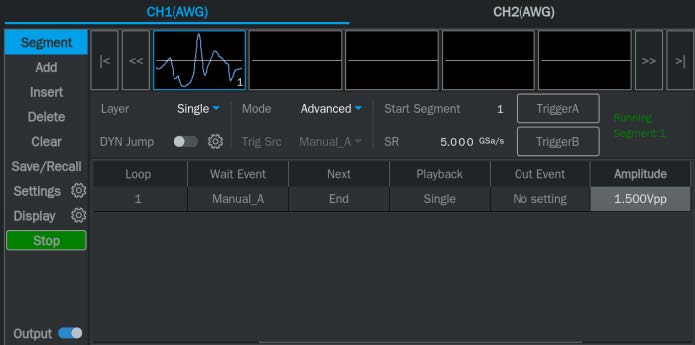

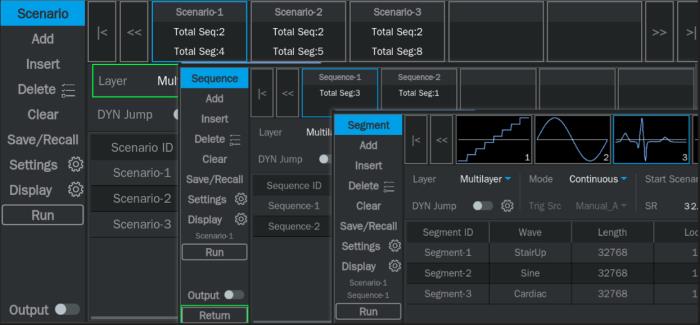

■ 多階層シーケンス再生機能

セグメント、シーケンス、シナリオによる多階層シーケンス編集・再生機能を搭載しています。
柔軟な再生制御機能により、複雑な信号シーケンスを効率的に構築できます。

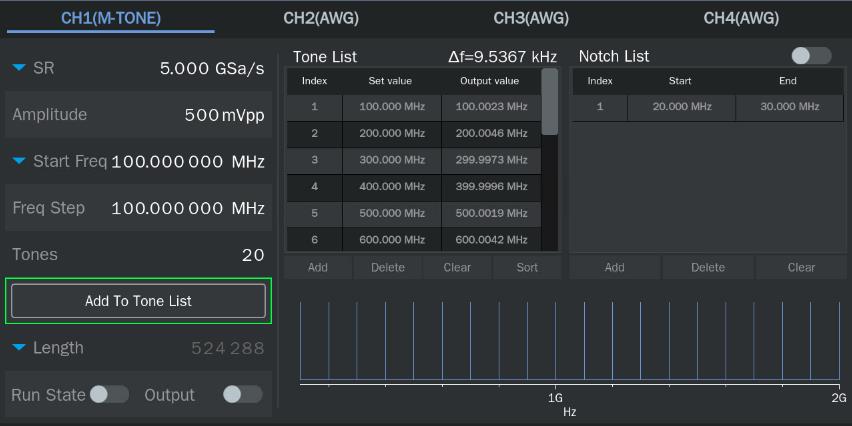

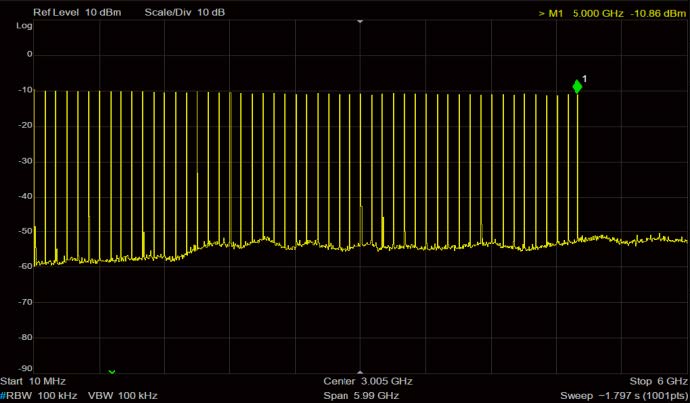

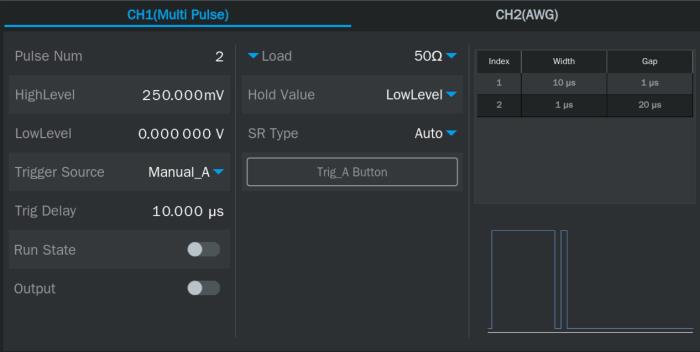

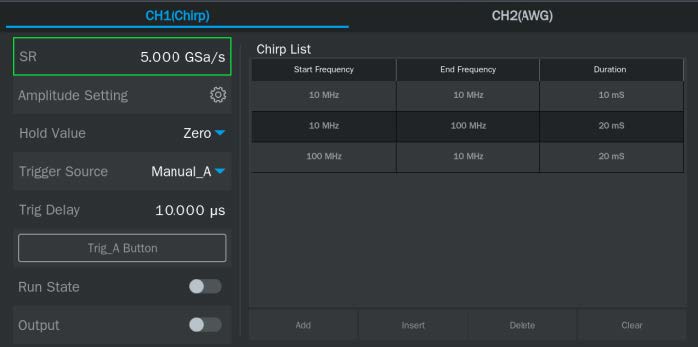

■ マルチパルス・マルチトーン・チャープ信号生成

マルチパルス、マルチトーン、チャープ信号生成機能を標準搭載しています。
通信機器、レーダー、電子部品評価などの高度な信号試験を容易に実施できます。
