製品情報
高速・高精度な膜厚計

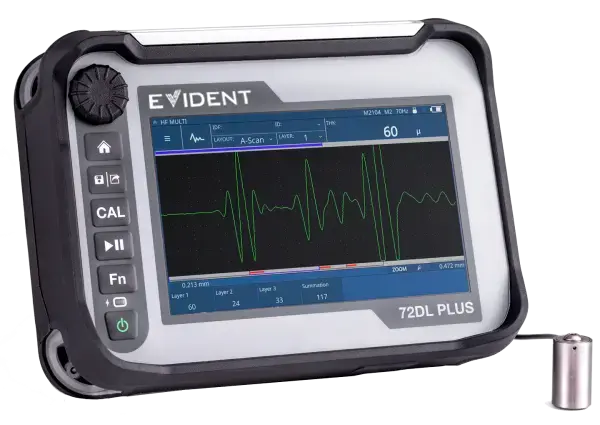

72DL PLUS ™超音波厚さ計は、高速で精密な厚さ測定が可能な持ち運びしやすく使いやすい装置です。高速スキャン機能、先進のアルゴリズム、対応が困難な非常に薄い層の厚さを確実に測定できます。72DL PLUS厚さ計には、標準周波数モデルと高周波数モデルがあります。高周波数モデルでは、極薄材料（多層の塗装、プラスチック、金属、コーティングなど）を測定できます。
両モデルで利用可能な多層測定ソフトウェアでは、同時に6層までの厚さを個々に表示できます。どの72DL PLUSモデルにも、高速で精密な厚さ測定を行うための機能が搭載されています。
スマートツールを搭載して操作が楽になった超音波精密厚さ計では、検査の設定、実行、解析がより速く確実になります。
多層測定機能では、6層までの多層の厚さを測定できます。各層の測定設定（材料、音速、対象厚さ範囲、アラームしきい値など）は、構成ワークフローとタッチスクリーンコントロールから簡単にアクセスできます。
単純または複雑な部品に対する定期的なアプリケーションの場合、設定を[My Applications]メニューに保存して呼び出せば、機器の設定プロセスが楽になります。検査のたびに手動で選択や設定の調整をする操作が減るので、検査効率と測定品質の信頼性が増します。
どの厚さ計にも5種類の測定レイアウトが組み込まれているので、対象材料の厚さの変化を正確に追跡し、視覚化できます。
左図：A-スキャン、右図：B-スキャン
図：A / B-スキャン
左図：傾向、右図：ズーム
１）自動車：自動車など乗り物の塗装厚さ計
２）航空宇宙
３）製造業
| モデル | 標準周波数 | 高周波数 |
| 主な仕様 | 周波数範囲0.2～30 MHzの一振動子型探触子を使用して、高速で信頼性の高い厚さ測定が可能（A-Scan（スキャン）の場合、測定速度2 kHz、表示更新速度60 Hz | 標準周波数モデルのすべての機能に加えて、最大125 MHzの探触子周波数で極薄材料の測定に対応 |
| 外形寸法（W×H×D） | 238.76 × 172.72 × 86.36 mm（9.4 × 6.8 × 3.4 inch） | 質量 | 2.08kg |
| 電源 | AC/DCアダプター（24V）またはリチウムイオンバッテリー（73Wh） | |
| バッテリー稼働時間 | 8時間 | |
| バッテリー保管温度 | -20°C～40°C（-4°F～104°F） | |
| 温度（使用時） | –10°C～50°C（14°F～122°F） | |
| ディスプレイ | 177.8 mm（7inch） WVGA（800 × 480）PCAPタッチ、画像更新速度60 Hz | |
| 分解能 | 低：0.1 mm（0.01 inch） 標準：0.01 mm（0.001 inch） 高：0.001 mm（0.0001 inch） | 低：25 µm（1ミル=0.001 inch） 標準：2.5 µm（0.1ミル=0.0001 inch） 高：0.25 µm（0.01ミル=0.00001 inch） |
| 厚さ測定範囲（プローブ周波数、プローブタイプ、材料により異なる） | 鉄鋼：0.25 mm～645 mm （0.0008～25 inch） | プラスチック：0.0127 mm～25.4 mm （0.005～1 inch） |
| 多層測定 | 最大6層 | |
| 測定速度 | 1～3層：最大2 kHz 4～6層：最大1 kHz | 1～3層：最大1 kHz 4～6層：最大500 Hz | ディスプレイレイアウト | A-スキャン、B-スキャン、A/B-スキャン、傾向、ズーム、テンプレート、A-スキャン/テンプレート | 容量 | 2 GB（約400,000件の厚さ測定値、20,000件の波形） |
| 周波数範囲 | 0.2～30 MHz（-3dB） | 20～125 MHz（-3dB） |
| ゲイン | 自動または手動（最大100dB） | 自動または手動（最大80dB） | IP等級 | IP65準拠：全方向からの噴射に対する防塵防滴性能 |
| 爆発性雰囲気 | MIL-STD-810F, Method 511.4, Procedure I | |
| 耐衝撃性 | MIL-STD-810F, Method 516.5, Procedure I、各軸で6サイクル、15g、11ms正弦半波 | |
| 耐振動性 | MIL-STD-810F, Method 514.5, Procedure I, Annex C, Figure 6準拠、一般暴露：各軸で1時間 | |
