SXRTOサンプラー拡張リアルタイムオシロスコープ

USBサンプリングオシロスコープ｜ ピコテクノロジー（9404A-25 CDR）の特徴

製品概要

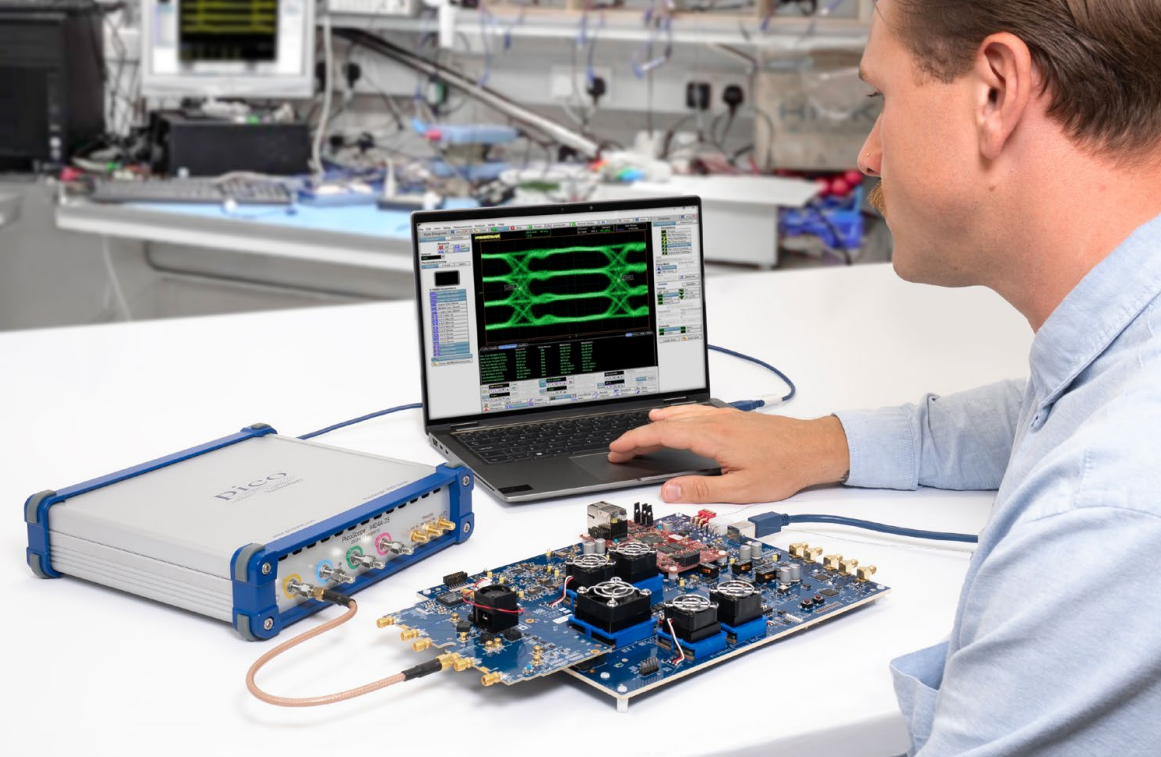

PicoScope 9400Aシリーズは、最大33 GHzの帯域幅を持つ4つの高性能50 Ω入力チャンネルを備えた、サンプラー拡張リアルタイムオシロスコープ（SXRTO）です。業界最先端のADCを搭載し、正確な測定と高速アナログ信号の可視化を可能にする高精度なタイミング表示解像度を誇ります。

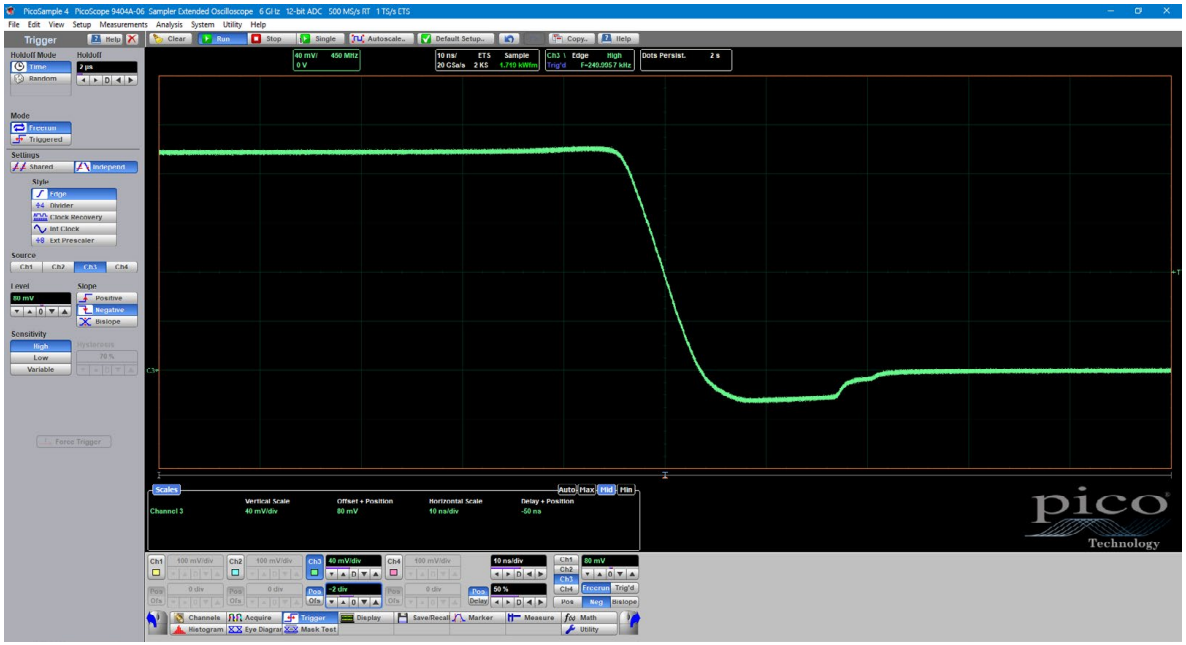

このオシロスコープは、11 psまでのパルス・ステップトランジション、22 psまでのインパルス、最大16 Gb/s（オプションの11.3 Gb/sクロック回復機能使用時）のクロック・データアイの取得に最適です。
SXRTOはランダムサンプリングに対応しており、反復信号やクロック関連ストリームを含む高帯域幅アプリケーションの解析に適しています。高速なランダムサンプリング、残像表示、統計処理などを迅速に行うことができます。
すべてのチャンネルに内部トリガーを搭載しており、ナイキスト（リアルタイム）サンプルレートを超えるプリトリガーランダムサンプリングにも対応しています。取得モードはリアルタイム、ランダム、ロールの3種類で、いずれも12ビット解像度で最大250 kSの共有メモリにデータをキャプチャ可能です。

ソフトウェアと操作性
付属の「PicoSample 4」ソフトウェアは、10年以上にわたる開発とユーザーからのフィードバックをもとに最適化されたタッチ対応アプリケーションです。ディスプレイは任意のウィンドウサイズに調整可能で、4K以上の高解像度モニターや複数モニター環境にも対応しています。

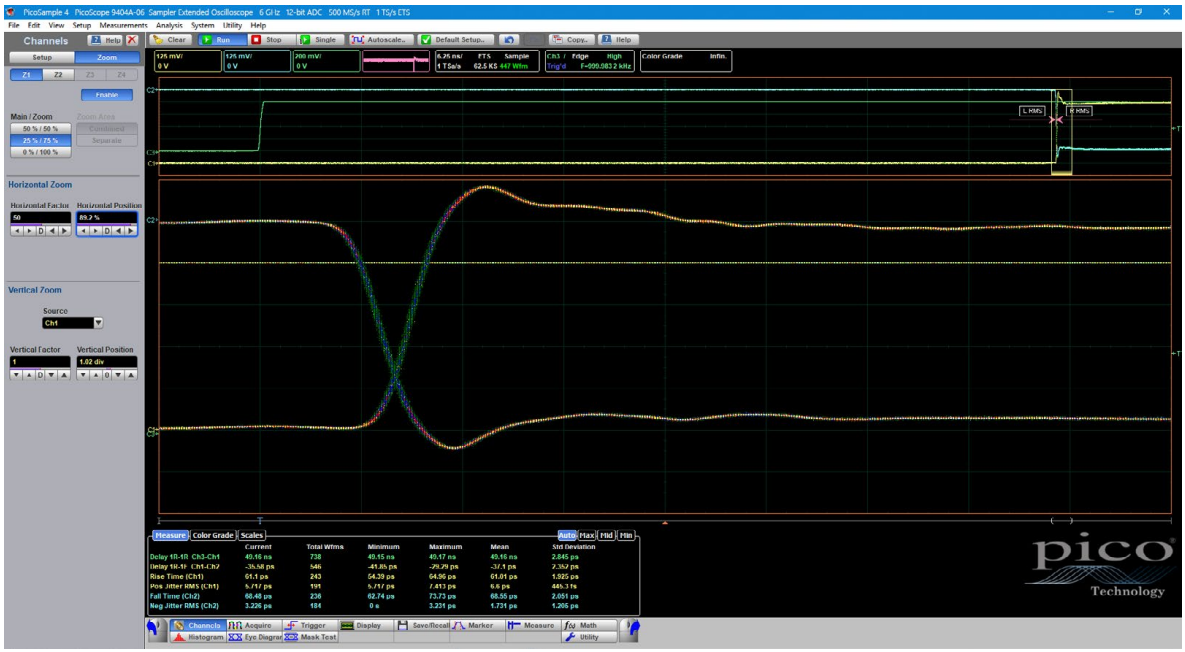

4つの独立したズームチャンネルにより、最大0.2 psの解像度でデータを個別に表示できます。コントロールやステータスパネルは用途に応じて表示・非表示を切り替えられるため、画面スペースを効率的に活用できます。

トリガー機能と拡張性
2.5 GHzのダイレクトトリガーはすべての入力チャンネルに対応し、内蔵ディバイダーによりオフチャンネルトリガー帯域幅を最大6 GHzまで拡張可能です。さらに、16、25、33 GHzモデルでは外部プリスケールトリガー入力により、それぞれ最大20 GHzまでの信号に対応した安定したトリガーが可能です。

オプションのクロックリカバリ機能を使用すれば、最大11.3 Gb/sの回復クロックトリガーが利用可能で、回復されたクロックおよびデータは背面パネルのSMA出力から使用できます。

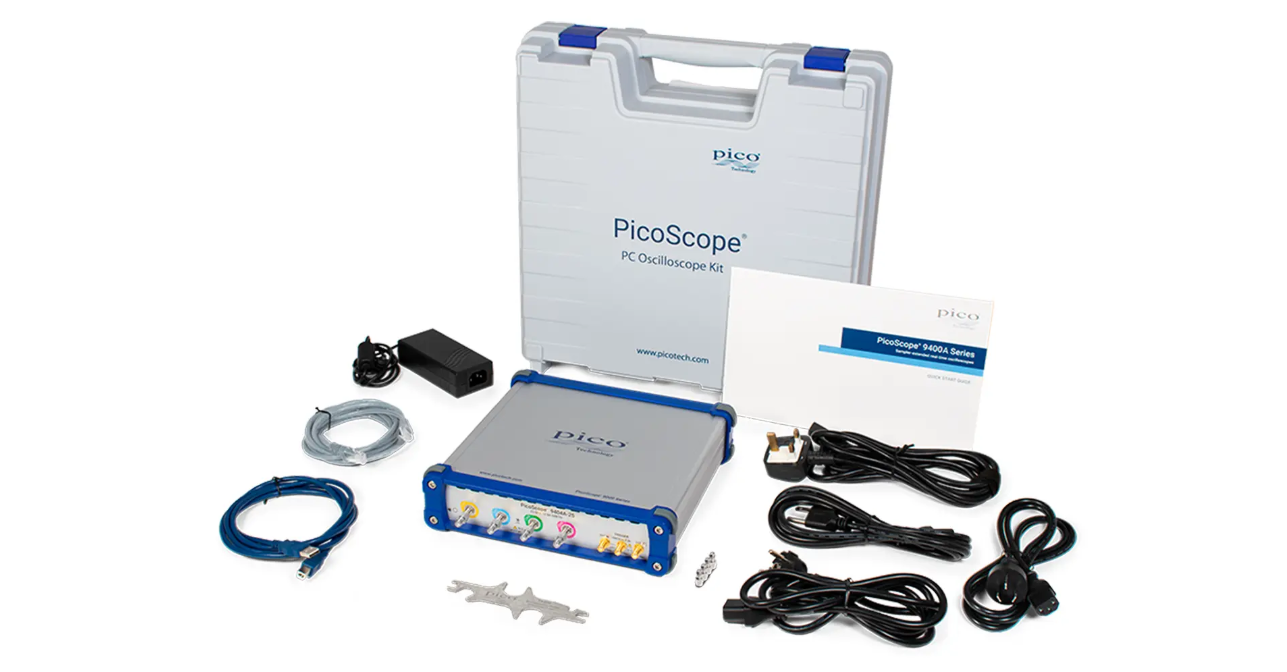

付属品とライセンス
PicoScope SXRTOには必要なものがすべて含まれており、ソフトウェアやアップデートに追加料金はかかりません。

一般的な用途

• 通信・レーダーテスト、サービスおよび製造
• 光ファイバー、トランシーバー、レーザーテスト（OE変換への対応なし）
• RF、マイクロ波、ギガビットデジタルシステム測定結果
• 信号、アイ、パルス、インパルス解析
• 高精度タイミング・フェーズ分析
• デジタルシステム設計および解析
• アイダイアグラム、マスク、リミットテスト（最大16 Gb/s）
• 11.3 Gb/sでクロック・データ回復
• Ethernet、HDMI 1、PCI、SATA、USB 2.0
• 半導体解析
• 信号、データ、パルス/インパルスインテグリティ、プレコンプライアンステスト

ランダム等価時間サンプリング

PicoScope 9400AシリーズのSXRTO（サンプラー拡張リアルタイムオシロスコープ）は、ランダム等価時間サンプリング技術を用いて、広帯域の反復信号やクロック生成信号を高精度にキャプチャします。これにより、従来必要だった高価な高速リアルタイムオシロスコープを使わずに、同等の解析が可能になります。

このシリーズは、業界最小レベルの1.2 ps RMSの真性ジッターを実現しており、タイミングの不確かさを最小限に抑えながら、信号を正確に記録できます。

ランダム等価時間サンプリングでは、複数のトリガーイベントを通じてサンプルポイントを取得し、反復波形として入力信号を扱います。各トリガーごとに新たなポイントを取得し、過去のデータと組み合わせることで、サンプル間隔の逆数に相当する有効なサンプルレートで波形を再構築します。

機種　　　帯域幅 遷移時間 タイミング解像度
9404A-33 33 GHz 　　10.9 ps 0.2 ps
9404A-25 25 GHz 　　14 ps 　　0.4 ps
9404A-16 16 GHz 　　22 ps 　　1 ps
9404A-06 6 GHz 　　70 ps 　　1 ps

トリガーモード

多彩なトリガー機能による柔軟な信号取得
PicoScope 9400Aシリーズでは、任意の入力チャンネルに信号を供給することで、さまざまなトリガー方式を活用した高精度な信号取得が可能です。

各入力チャンネルには、2.5 GHzの内部ダイレクトトリガーが搭載されており、直接的かつ高速なトリガーが可能です。
また、ディバイダーを介した6 GHzのDCトリガーも各チャンネルに備わっており、より広帯域な信号にも対応します。
モデルごとの外部プリスケールトリガー機能は以下の通りです：
9404A-16 最大 16 GHz
9404A-25 最大 18 GHz
9404A-33 最大 20 GHz
これらの外部トリガー入力により、より高周波な信号からも安定したトリガーを得ることができます。

さらに、オプションのクロック回復トリガー機能を使用することで、内部チャンネルパスからクロック信号を抽出し、背面パネルのSMAコネクターからクロックおよびデータ信号を出力することが可能です。これにより、クロック同期が必要な高速通信信号の解析にも対応できます。

クロック・データ回復

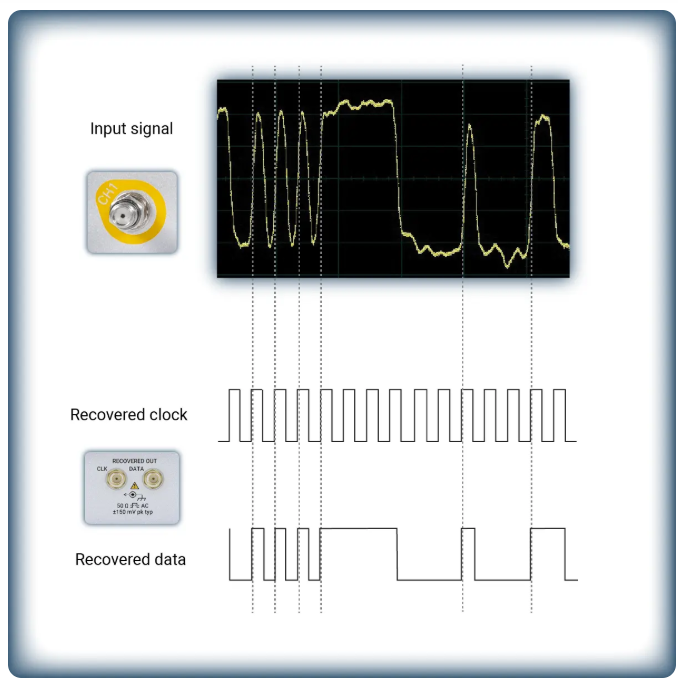

クロック・データ回復（CDR）機能による高精度トリガー
PicoScope 9400Aシリーズでは、すべてのモデルにおいて、工場出荷時にCDR（クロック・データ回復）機能をオプションのトリガー機能として利用可能です。

このCDR機能は、特に高速シリアルデータアプリケーションにおいて重要で、PicoScope 9300シリーズのユーザーにはすでに馴染みのある技術です。低速なシリアルデータでは、クロック信号が別途提供されることが一般的ですが、高速になると、クロックとデータ間のタイミングスキューやジッターが蓄積され、正確なデコードが困難になることがあります。

この問題を解決するために、高速データレシーバーではフェーズロックループ（PLL）技術を用いて、入力データストリームに同期した新しいクロック（回復クロック）を生成します。この回復クロックを使うことで、正確なデータの復元とデコードが可能となり、クロック信号経路のコスト削減にもつながります。

CDRの活用シーン
データジェネレーターとクロックが近接している場合：クロック信号を直接トリガーに使用可能。
データのみが利用可能な場合（例：光ファイバーの遠端）：CDRオプションを使用してクロックを回復し、トリガーに利用。
アイパターン解析やジッター測定などの高精度解析：CDRを使用することで、回復クロックとデータの信号品質を正確に評価可能。
出力と接続

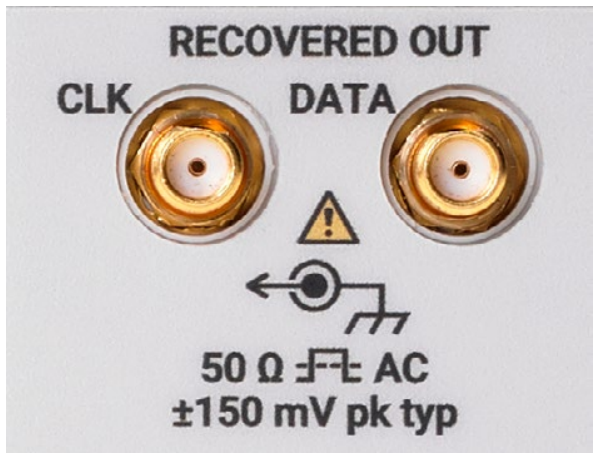

CDRオプションが装備されている場合、任意の入力チャンネルからCDRをトリガーソースとして選択できます。さらに、背面パネルの2つのSMA（メス）出力から、回復されたクロックおよびデータ信号を外部機器や下流システムに供給することができます。

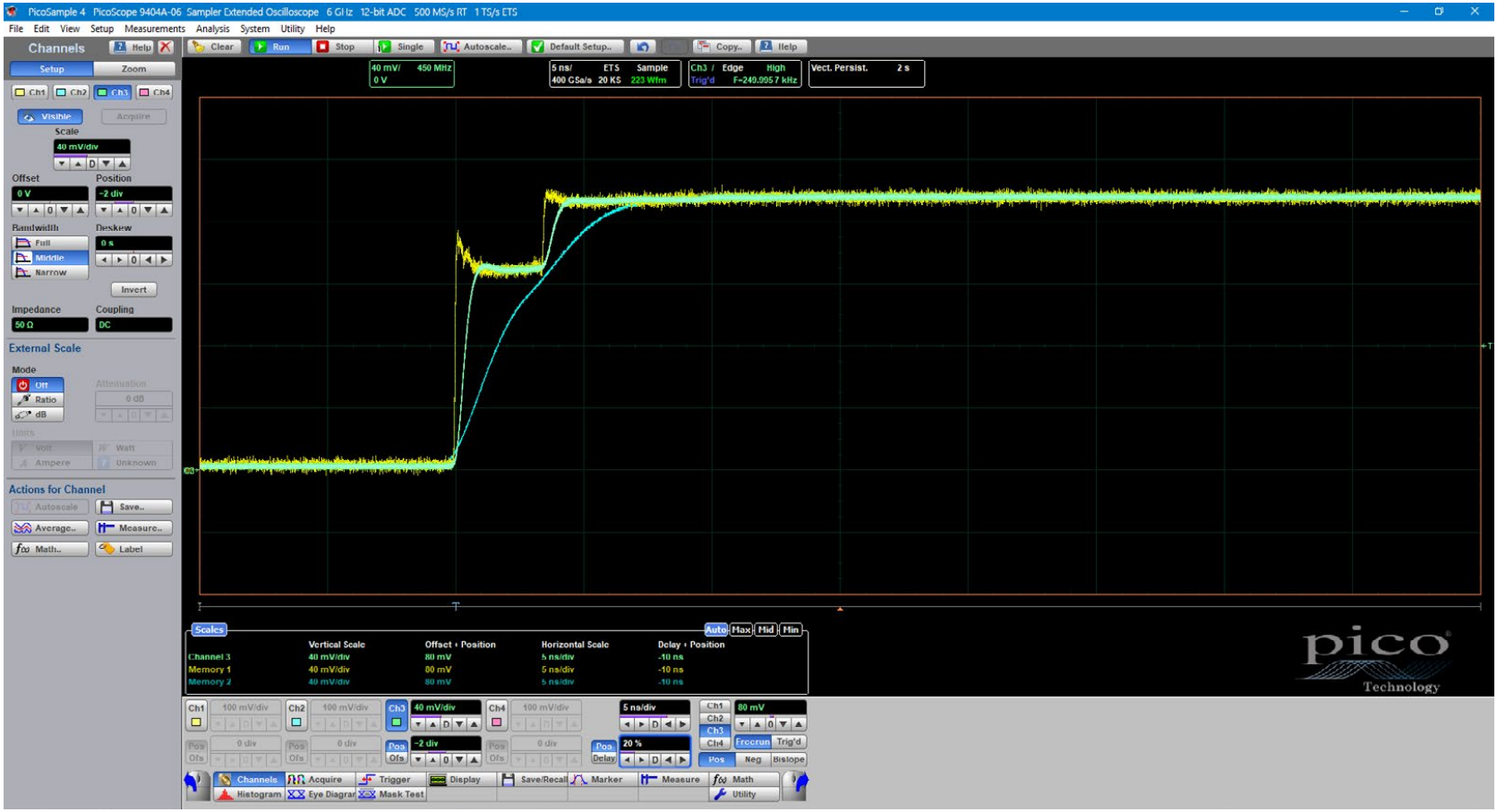

帯域幅リミットフィルター

各入力チャンネルでは、アナログ帯域幅リミッター（100または500MHz、モデルにより異なり
ます）を選択して、高周波および関連ノイズを除去することができます。低い設定はアンチ
エイリアスフィルターとしてリアルタイムサンプリングモードで使用できます。

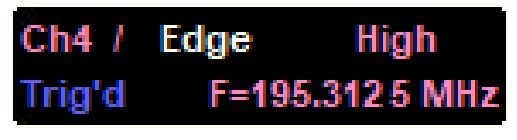

周波数カウンター

高速かつ正確なビルトイン周波数カウンターは測定値やタイムベースの設定に関わりなく、1 ppmの解像度で常時、信号の周波数（または期間）を示します。

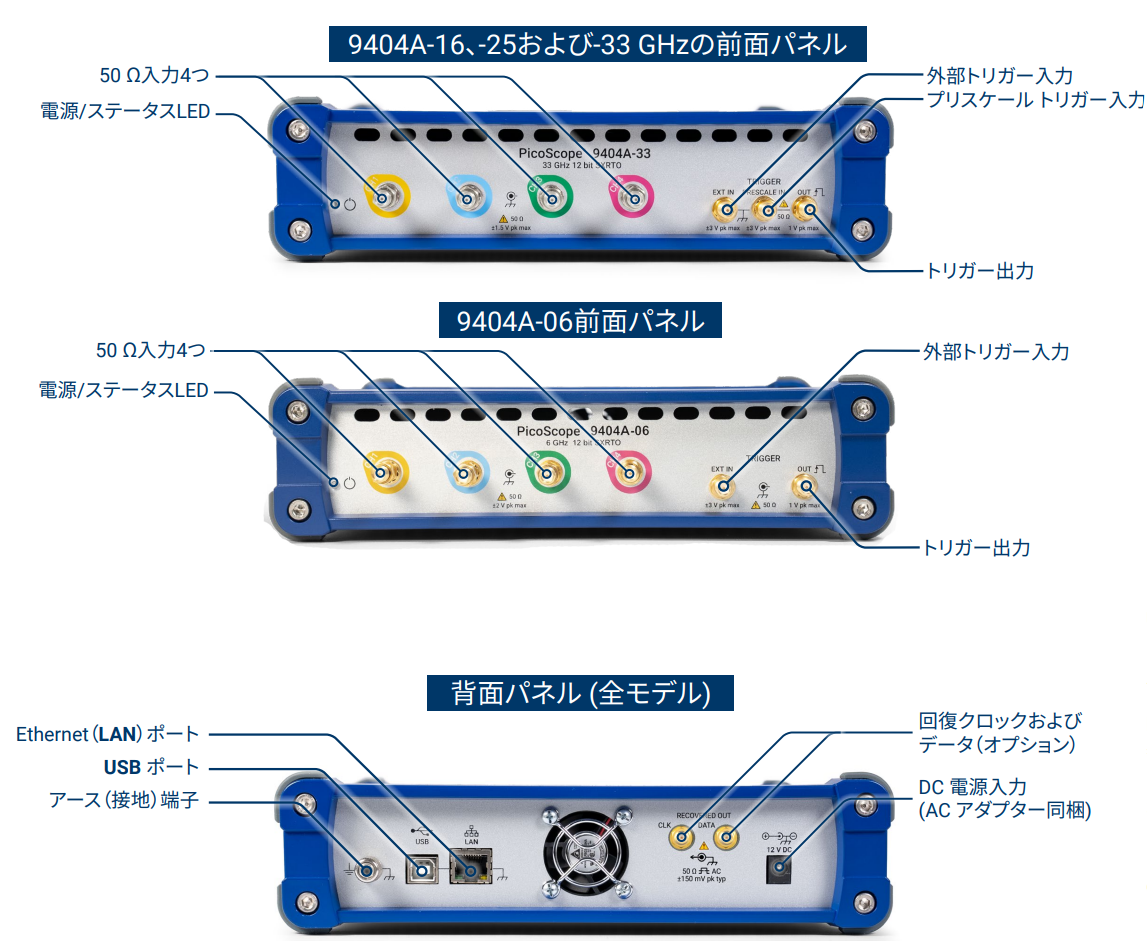

入力、出力、およびインジケーター

柔軟な接続オプションと多彩なトリガー機能を備えており、さまざまな測定環境に対応できます。

■ チャンネル入力
チャンネル数を増やしてもサンプリングレートには影響しません。
有効チャンネル間で**共有されるのは捕捉メモリ（最大250 kS）**のみです。
■ トリガー機能
外部入力：最大6 GHzの外部ダイレクトトリガーに対応。
プリスケールトリガー：最大20 GHzの外部プリスケールトリガー入力をサポート。
トリガー出力：外部機器を、PicoScopeの立ち上がりエッジ、立ち下がりエッジ、またはホールドオフ終了トリガーに同期させることが可能。
■ クロック＆データ（CDR）
現在選択されているトリガーソースから回復されたクロックとデータを取得可能。
オプションの内蔵クロック回復モジュールを使用することで、背面パネルのSMAコネクターから回復信号を出力できます。
接続インターフェース
■ USB接続
USB 2.0ポート（USB 3.0互換）を使用してPCと接続。
USBホストが検出されない場合は、LANポートによる接続を自動的に試行します。
■ LAN接続
初期設定はUSB接続を通じて行います。
設定完了後は、USBホストが見つからない場合にLAN経由での接続が可能になります。
最大8台までのPicoScope 9400Aユニットのうち、1台をPicoSample 4ソフトウェアから制御可能です。
■ 電源
12 V DC入力に対応。
オシロスコープには、専用の接地済み電源アダプターが同梱されており、それ以外の電源は使用しないでください。
