製品情報
商品コード：538920
型式：SDS5058L

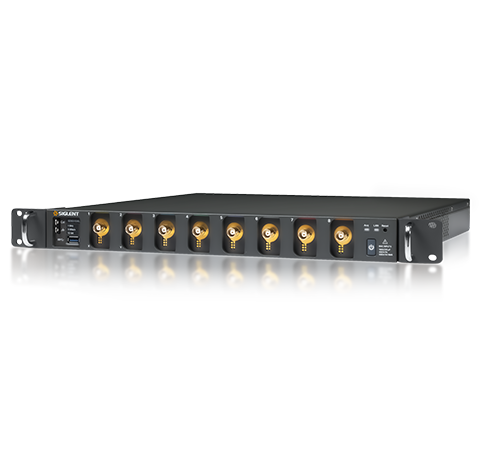

Low Profile Digital Storage Oscilloscope
SDS5000Lは8チャネルモデルで、帯域幅350 MHz、500 MHz、1 GHzをラインナップし、12ビットADCを採用、サンプリングレートは最大5 GSa/s、最大記録長は2.5 Gpts/chです。64チャネル分配器（SYN64）を使用して複数台のSDS5000Lを同期接続することで、最大512チャネルまで拡張可能な高チャネル数取得システムを構築できます。
帯域幅モデル: 350 MHz, 500 MHz, 1 GHz
入力チャンネル: アナログ8ch + 外部トリガ1ch
最大サンプリングレート: 5 GSa/s
波形更新速度: 最大650,000 波形/秒 (シーケンスモード時)
最大メモリ長: 2.5 Gポイント
同期システム: SYNC-64による64台のSDS5000L同期制御
| 商品コード | 538920 |
|---|---|
| 型式 | SDS5058L |
| チャンネル数 | 8+EXT |
| 周波数帯域幅 | 500MHz |
| サンプリングレート | 5GSa/s(2chまたは4ch)、2.5GSa/s(全ch) |
| 垂直分解能 | 12bit |
| メモリ長 | 2.5Gpts/ch(4ch)、1Gpts/ch(2ch)、500Mpts/ch(全ch) |
| 波形キャプチャ レート | 通常モード：最大160,000wfm/s、シーケンスモード：最大650,000wfm/s |
| トリガタイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、クオリファイド、 N エッジ、セットアップ/ ホールド、ディレイ、シリアル |
| シリアルトリガ デコード | 標準：I2C、SPI、UART、CAN、LIN オプション：CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT、Manchester(デコードのみ)、ARINC429 |
| 計測 | 60以上のパラメータ。統計、ヒストグラム、トレンド、トラック対応 |
| 演算 | 8トレース8Mpts FFT、＋、－、×、÷、∫dt、d/dt、√、恒等、否定、絶対値、符号、ex、10倍、ln、lg、補間、最大保持、 最小保持、ERES、平均、フィルタ。数式エディタ対応 |
| データ解析 | サーチ、ナビゲーション、ヒストリー、マスクテスト、デジタル電圧計、カウンタ、波形ヒストグラム、ボード線図、電力解析、 ダブルパルステスト |
| 波形 発生器（オプション） | SAG1021I USB絶縁波形発生器モジュール、周波数最大50MHz、125MSa/sサンプリングレート、16kpts波形メモリ |
| 外寸法（幅×奥行×高さ） | 395×413×43mm |
| 重さ | 6.2kg |
| 価格（税抜） | 2,410,000円 |
