高性能ベクトル信号発生器SSG6082A-Vシリーズ

無線周波数ベクトル信号発生器｜SIGLENT（SSG6082A-V）の特徴

■ 製品概要

SSG6082A-V ベクトル信号発生器は、9 kHz～8 GHzの広い周波数レンジを備えています。
AM、FM、PMのアナログ変調に加え、パルス変調およびパルスシーケンス発生機能を搭載しています。

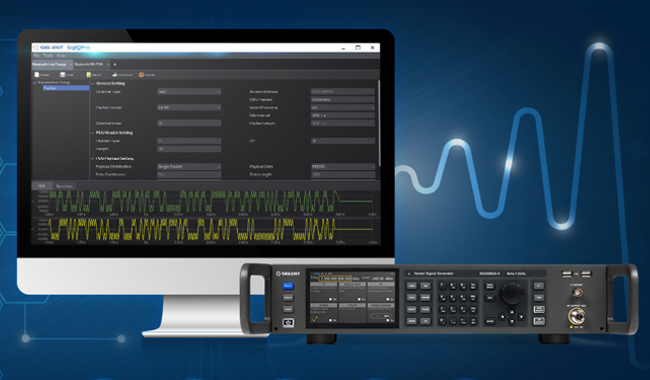

さらに、500 MHz帯域幅のIQベースバンド信号源を内蔵しており、SigIQPro PCソフトウェアと組み合わせることで、一般的なデジタル変調信号や5G NR/WLAN/LTE/Bluetooth/IoT関連信号のような通信規格信号を生成できます。

工場出荷時校正により、RF出力は1 GHz帯域にわたって優れた広帯域特性と高いACPR性能を実現しています。
研究開発、製造、評価試験など、さまざまな用途に対応する高性能ベクトル信号発生器です。

■ 主な特長

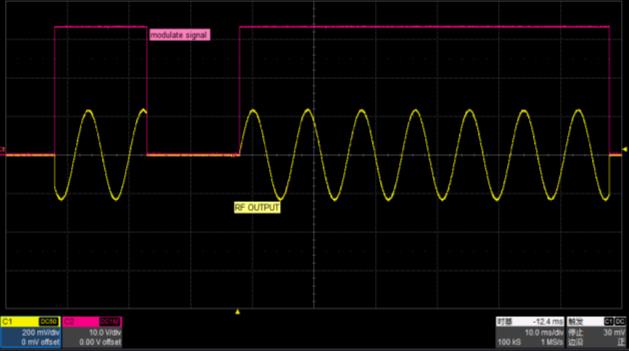

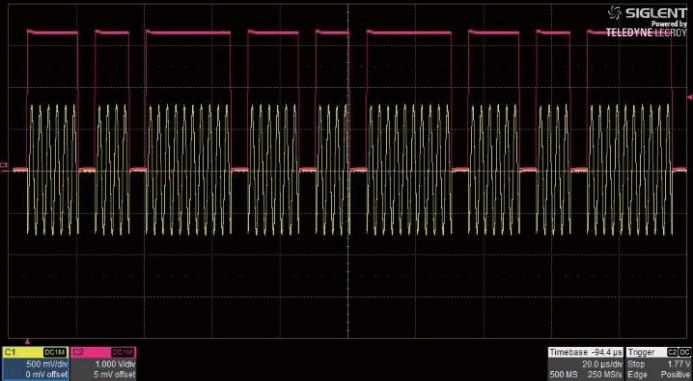

デュアルパルス変調機能
2つのパルス変調信号を組み合わせたデュアルパルス変調に対応。
高度なパルス試験やレーダー・通信機器の評価に最適です。


最大2,047パルスのパルスシーケンス出力
最大2,047個のパルスを含むパルスシーケンス信号を出力可能です。
複雑なパルスパターンによる試験・評価に対応します。

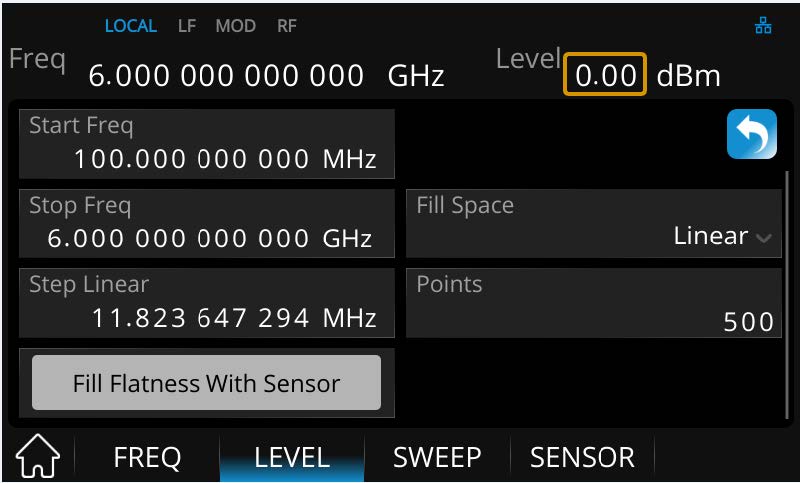

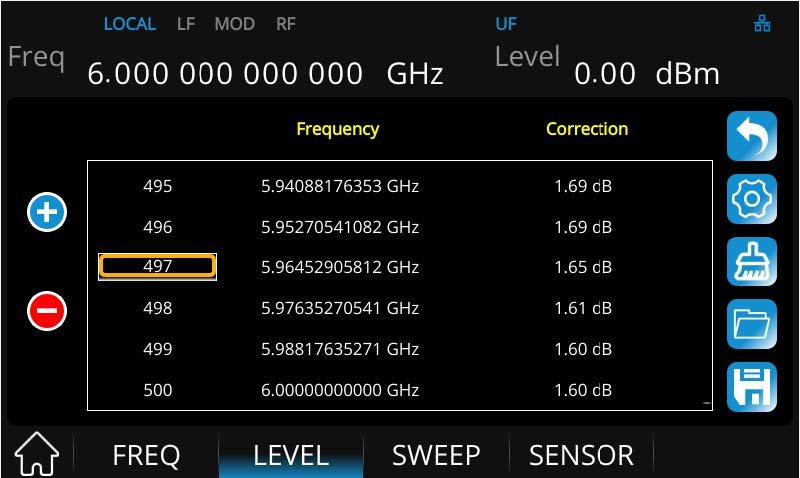

パワーセンサによるフラットネス補正と伝送路損失補正
パワーメータプローブキットに対応しており、実測電力に基づくフラットネス補正を実現します。
ケーブルや外部回路による損失も容易に補正でき、被試験機器（DUT）入力点での高精度な信号レベル設定が可能です。

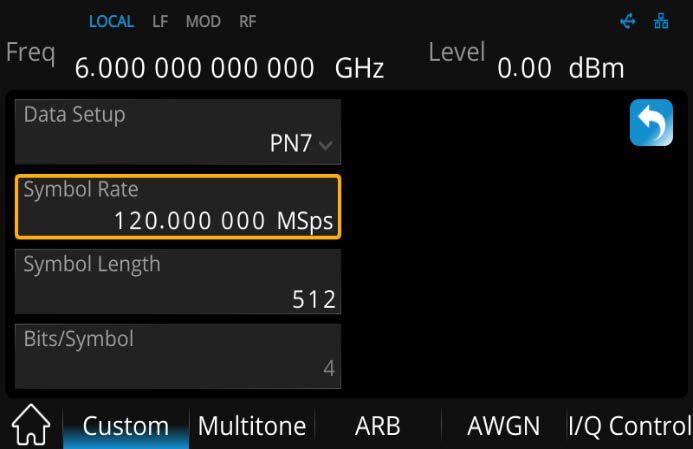

CUSTOMモード

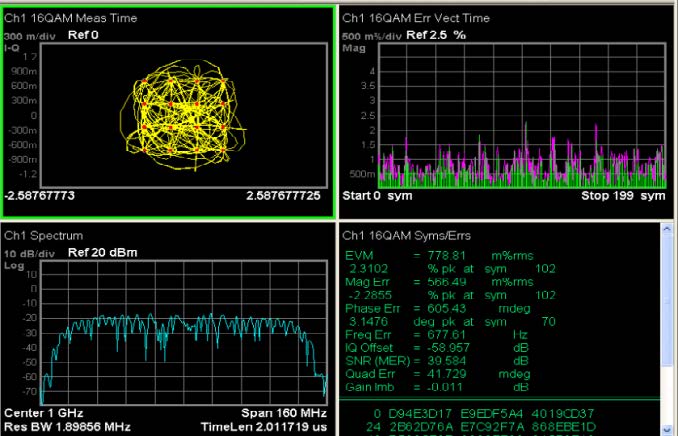

各種IQ変調信号の生成
CUSTOMモードでは、QAM/PSK/ASK/FSKのような主要デジタル変調方式に対応しています。
最大625 MHzのシンボルレートに対応し、高速・高品質なベクトル信号生成を実現します。

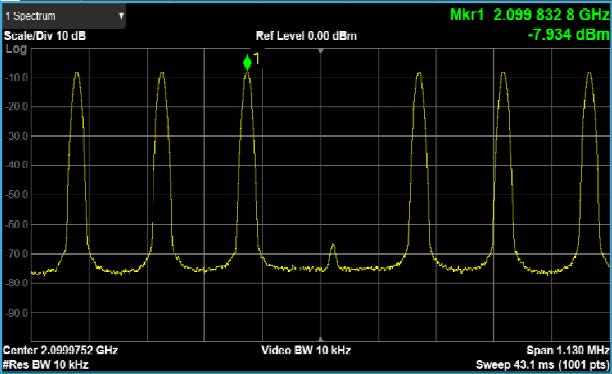

最大65,536トーンのマルチトーン信号生成
最大65,536個の周波数成分を含むマルチトーン信号を生成できます。
広帯域通信機器や高周波デバイスの評価に適しています。

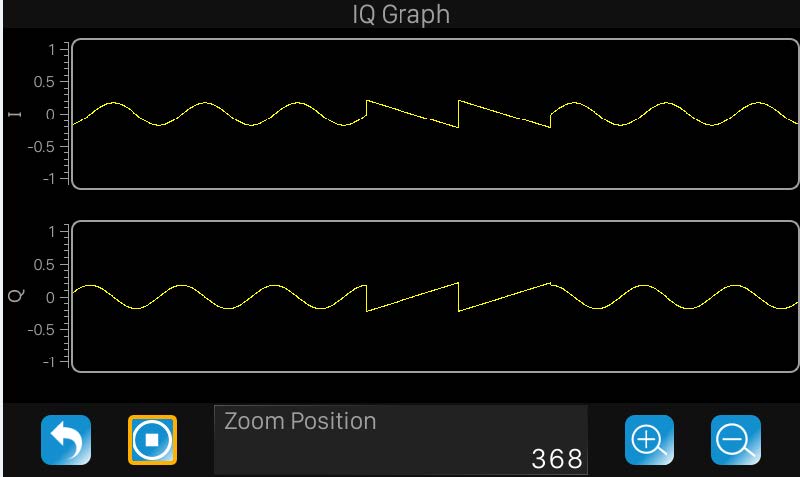

ARBモード
最大1.25 GHzサンプリングレート
ARB（任意波形）モードでは、最大1.25 GHzのサンプリングレートに対応しています。
SigIQPro PCソフトウェアと組み合わせることで、以下の主要通信規格信号を容易に生成できます。

5G NR
LTE
WLAN（Wi-Fi）

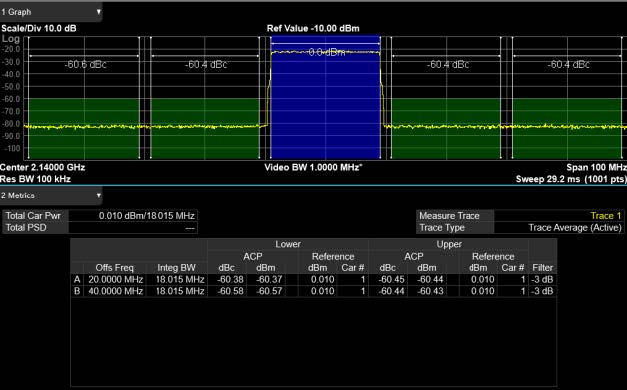

LTE FDD TM1.1 20 MHz ACPR性能例
隣接チャネル漏洩電力比（ACPR）の優れた測定結果例。

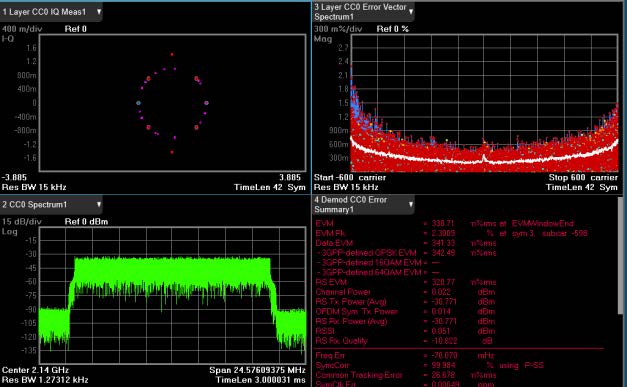

LTE FDD TM1.1 20 MHz EVM性能例
変調品質を示すEVM（Error Vector Magnitude）の測定結果例。

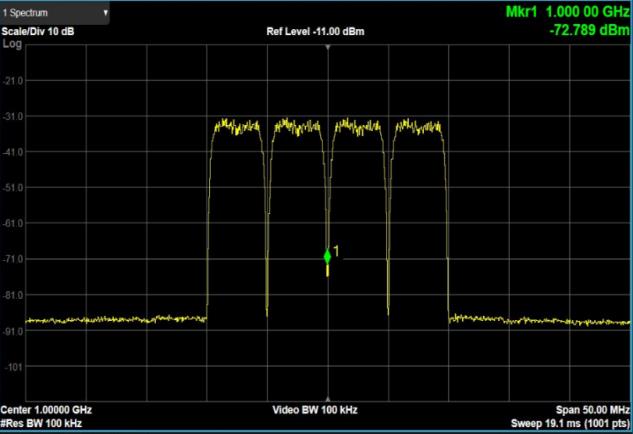

ARBモードによるマルチキャリア信号生成
複数の搬送波を同時に生成でき、基地局機器や無線通信システムの評価に最適です。

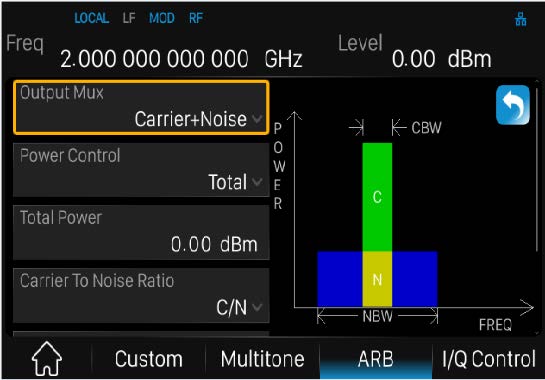

ARBモードでリアルタイムAWGN付加
ARBモードでは、変調信号へリアルタイムにAWGN（加法性白色ガウス雑音）を付加できます。
受信機の以下のような性能評価に活用できます。

感度試験
BER（ビット誤り率）測定
耐雑音性能評価

さまざまな受信機測定シナリオに対応します。

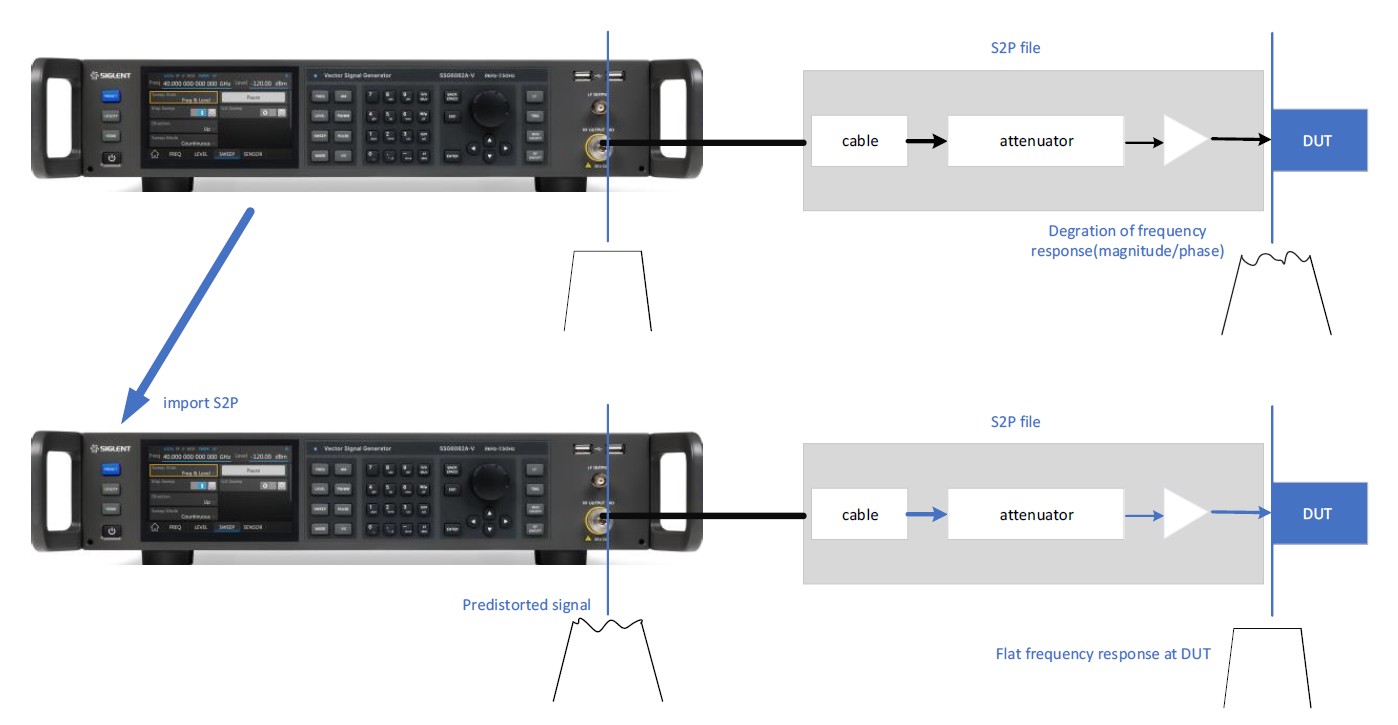

ユーザーベクトル補正機能
Sパラメータを利用したユーザーベクトル補正機能を搭載しています。
以下の補正が可能です。

振幅周波数特性補正
位相補正

測定系や伝送系で発生する周波数特性の影響を補償し、より高精度な信号生成を実現します。
