製品情報
商品コード：536097
型式：SDG1022X Plus
デュアルチャンネル、最大出力周波数60 MHz、最大出力振幅20 Vpp SDG1000X Plusシリーズ
・デュアルチャンネル、最大出力周波数60 MHz、最大出力振幅20 Vpp
・1 GSa/sデジタル・アナログ・コンバータ・サンプリング・レート、16ビット垂直分解能
・シリアル波形再生機能対応、最大メモリ深度8 Mpts/CH
・PRBSコードタイプ最大出力40Mbps
・ダブルパルス出力機能対応
・4.3インチディスプレイ

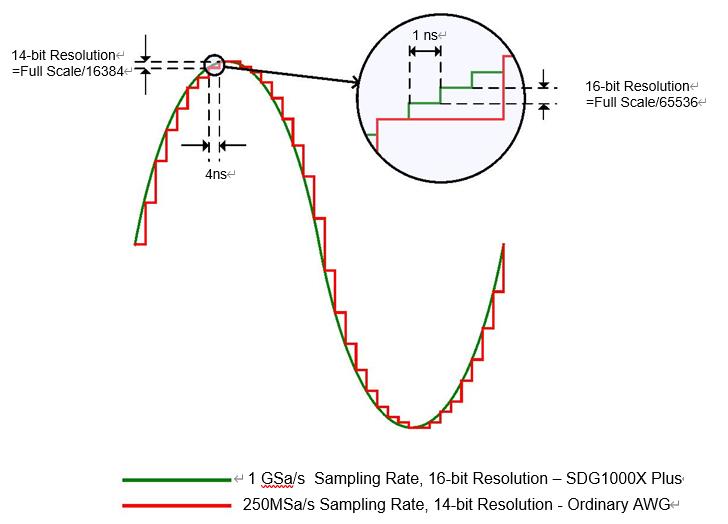

SDG1000X Plusは、16ビットの垂直分解能を備え、信号の詳細を正確に捕捉します。 また、優れたサンプリング性能も特徴で、サンプリングレートは最大1GSa/sで、類似製品の数倍です。 サンプリングレートとは、一定時間内にDACがサンプリングするサンプルポイントの数で、サンプリングレートが高いほど信号のディテールが豊かになり、同じ周波数でも波形品質が向上します。

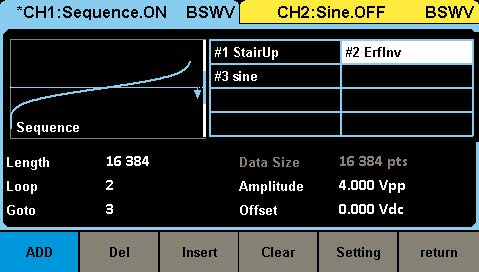

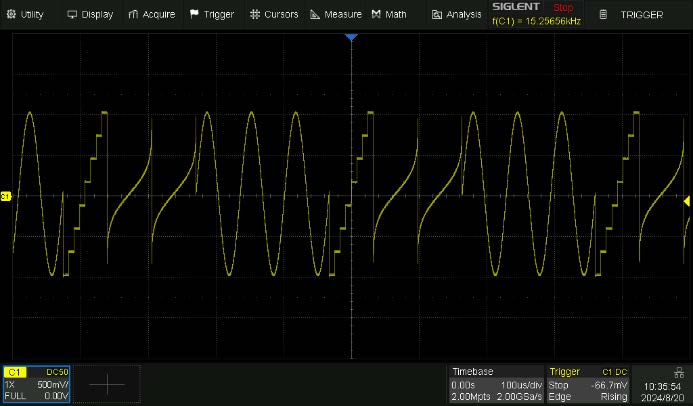

超長波長の任意波形は、シーケンス再生やARB波形編集に適用でき、時間領域でより詳細な任意波を作成し、テストのさまざまなシナリオに容易に対応できます。

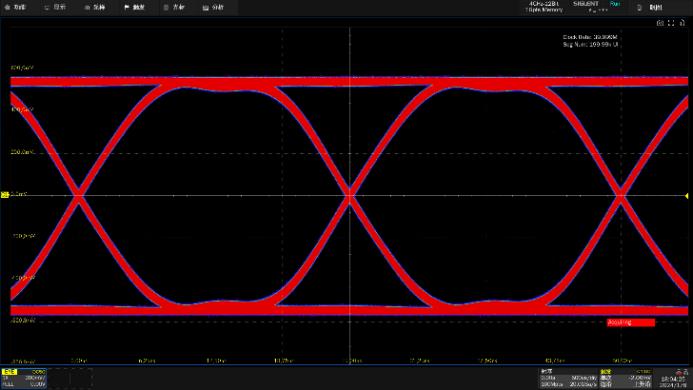

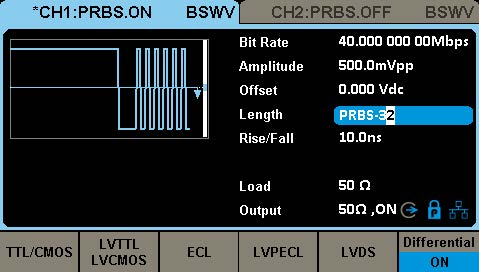

高速シリアルチャネルテスト用に、SDG1000X PlusはPRBS3からPRBS32まで、10-6bpsから40Mbps、10nsから1usまで調整可能な多様なコード出力を提供し、多様なニーズを満たすことができます。 TTL、LVCMOSなどのレベルロジックはあらかじめ設定されており、ワンボタンで高品質の差動信号を出力することができます。

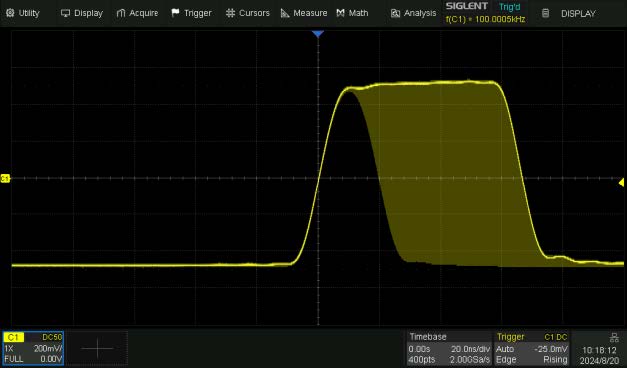

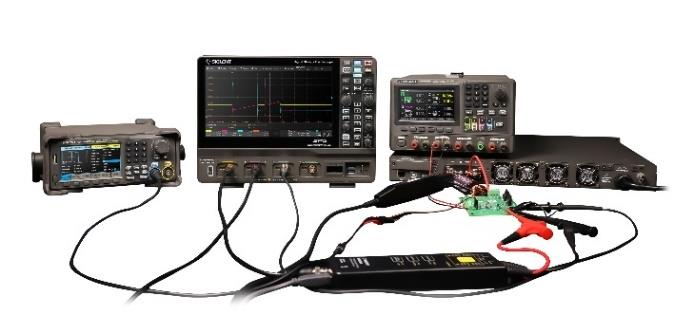

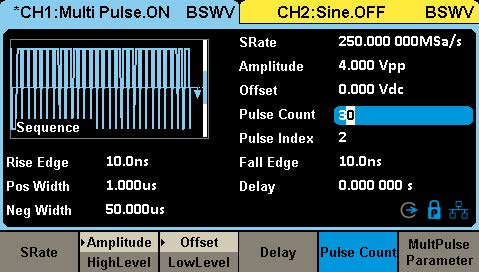

マルチパルス出力機能により、ホストコンピューターソフトウェアを使用することなく、パワーデバイスのスイッチングパラメータやダイナミック特性の測定が可能です。 パルスの最小立ち上がり/立ち下がりエッジは10nsで、各パルスのパラメータを個別に設定できるため、ターンオン/ターンオフ時間の制御に便利です。
| 商品コード | 536097 |
|---|---|
| 型式 | SDG1022X Plus |
| 外寸法（幅×奥行×高さ） | 260×295×107mm |
| 重さ | 3.5kg |
| 価格（税抜） | 76,000円 |
| 帯域幅 | 25 MHz |
| サンプリングレート | 1 GSa/s |
| チャンネル数 | 2 |
| メモリ長（任意波形） | 8 Mpts |
| 周波数分解能 | 1 μHz |
| 垂直分解能 | 16-bit |
| 波形 | 正弦波、矩形波、ランプ波、パルス、ガウスホワイトノイズ、196種類の内蔵任意波 |
| 最大振幅 | ±10 V |
| インターフェース | USBホスト、USBデバイス、LAN、GPIB(オプション |

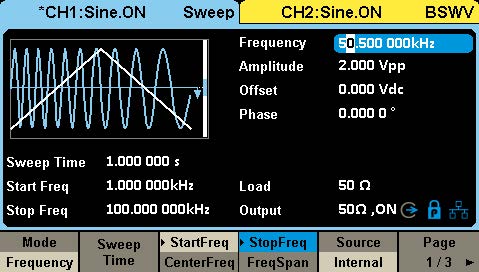

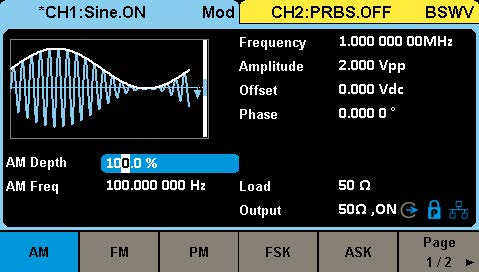

| 変調タイプ | AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst |
| ディスプレイ | 4.3インチTFT液晶 |
