SPD4000Xは5桁の電圧と5桁の電流表示をサポートし、優れた設定と1mV/1mAのリードバック解像度を備えています。

4chプログラマブルリニア直流電源 ｜ SIGLENT（SPD4323X）の特徴

■ 製品概要

SPD4000Xシリーズは、4.3インチTFT-LCDディスプレイを搭載した高性能プログラマブル・リニアDC電源です。直感的なユーザーインターフェースと優れた電源性能を兼ね備え、リアルタイム波形表示機能により出力状態を視覚的に確認できます。
シリーズは3機種で構成され、最大4系統の独立出力に対応しています。定格出力は32V、12V、30Vの各出力を備え、総出力電力は240W、285W、400Wのモデルをラインアップしています。最小設定分解能は1mV/1mAを実現し、高精度な出力制御が可能です。
また、過電圧保護（OVP）および過電流保護（OCP）を標準搭載し、被試験デバイスを安全に保護します。低ノイズ、高精度、高信頼性を兼ね備え、生産現場から研究開発まで幅広い用途に最適な電源ソリューションです。
さらに、USBおよびLAN通信インターフェース、Webリモートコントロール機能を搭載し、多様な運用環境に対応します。

■ 高分解能・高精度出力

SPD4000Xシリーズは、5桁表示の電圧・電流表示に対応し、設定および測定ともに1mV/1mAの高い分解能を実現しています。
4つの出力チャンネルは独立して制御できるほか、一括で出力ON/OFFすることも可能です。また、直列接続および並列接続機能により、2つのチャンネルを統合してより高い電圧または大電流出力を実現できます。

SPD4306X：最大60V／6A（直列モード）
SPD4121X：最大12V／20A（並列モード）

高い柔軟性により、さまざまな試験・評価用途に対応します。
インチのTFT液晶ディスプレイ

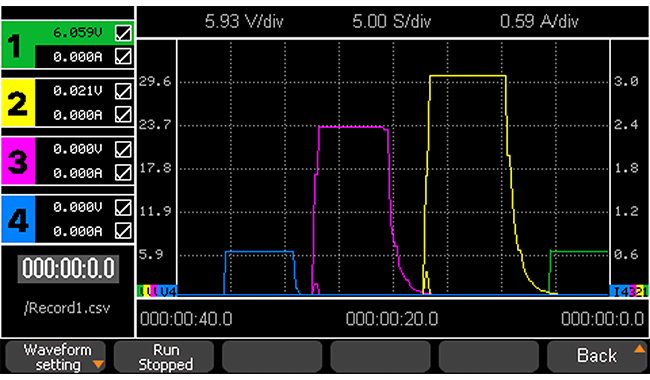

■ リアルタイム波形表示

SPD4000Xシリーズは、4.3インチTFTカラーLCDを搭載しています。
4チャンネルそれぞれの出力電圧および出力電流を波形としてリアルタイム表示でき、チャンネルごとに異なる色で表示されるため、各出力の状態を直感的に把握できます。
出力変化や動作状況を視覚的に監視できるため、評価・解析作業の効率向上に貢献します。

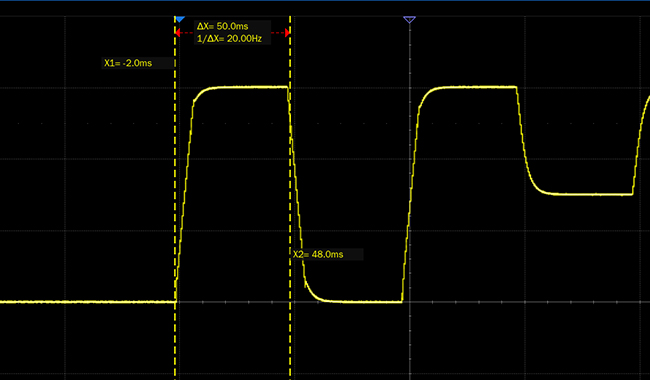

■ リスト機能

リスト機能では、各ステップの出力値と動作時間を設定し、複雑な出力シーケンスを簡単に作成できます。

最大50ステップのシーケンス編集
最大8組のリストシーケンス保存
電圧・電流・時間を各ステップごとに個別設定可能
設定分解能：1ms
リスト時間精度：50ms未満

電圧・電流の急峻な変化や中断など、さまざまな動作パターンをシミュレーションできるため、実際の使用環境を再現した評価試験に最適です。
さらに、USBメモリからリストシーケンスファイルを読み込むこともでき、複雑な試験波形の作成や運用を効率化します。

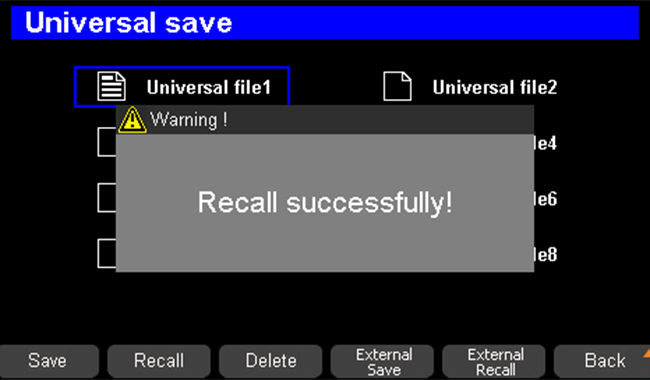

■ 設定パラメータの保存・呼出し

SPD4000Xシリーズは、設定条件を本体または外部メモリに保存し、必要に応じて簡単に呼び出すことができます。
保存できる内容には、

出力電圧設定
出力電流設定
独立出力モード
直列出力モード
並列出力モード

などが含まれます。
また、任意の画面表示状態でSave/Recallキーを長押しすることで画面キャプチャを保存でき、試験結果や動作条件の記録にも便利です。

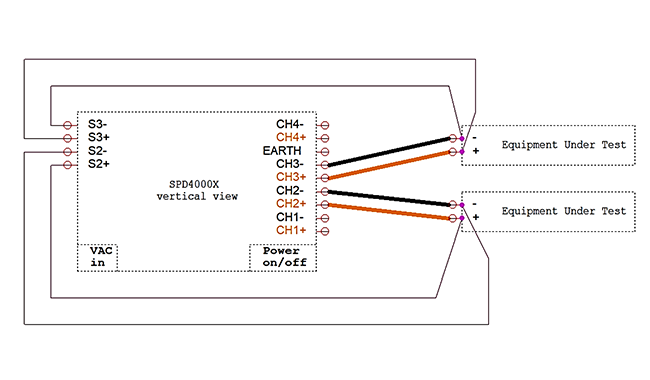

■ リモートセンシング（電圧補償）機能

CH2およびCH3は4線式リモートセンシング機能に対応しています。
この機能により、出力ケーブルに発生する電圧降下を自動的に補償し、被試験デバイス端子で設定電圧を正確に維持できます。
長い配線を使用する環境や高精度測定において優れた効果を発揮し、最大0.6Vまでの電圧補償が可能です。

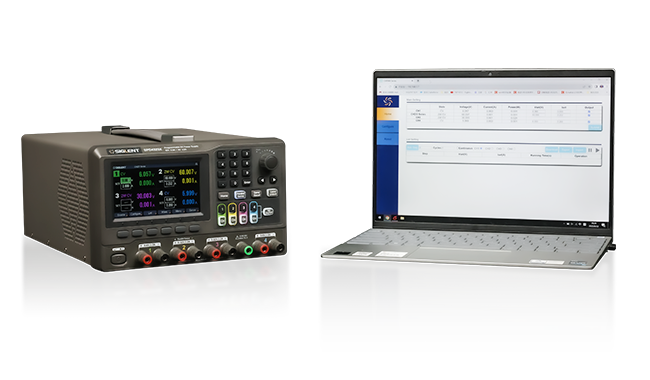

■ Webリモートコントロール

本シリーズは、USBおよびLAN通信インターフェースを標準搭載し、オプションでUSB-GPIB変換モジュールにも対応しています。
内蔵Webサーバー機能により、専用ソフトウェアやドライバをインストールすることなく、Webブラウザから電源の監視および制御を行うことができます。
ネットワーク経由での遠隔操作や試験システムへの組み込みにも柔軟に対応します。
