1msサンプリング, 直結ユニット増設で最大120チャネルロガー

メモリハイロガー｜HIOKI（LR8450-01）の特徴

製品概要

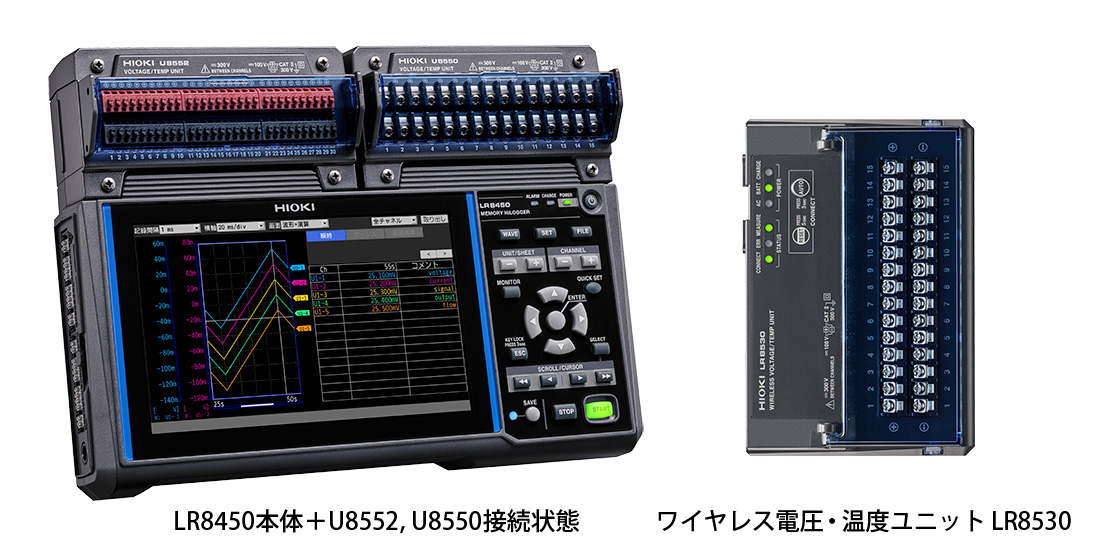

● 無線なしモデル/直結入力ユニット増設で最大120ch (LR8450)
● 圧力など各種センサーの出力電圧を1msサンプリングで測定
● ひずみゲージを直接接続して最速1msサンプリングで測定
● インバータなど高電圧・高周波周辺でも安定測定、ノイズの影響を大幅に低減

EVの電力マネジメントに貢献する暗電流計測

EVの航続距離向上を実現するためには、ECUや電装機器などデバイスの消費電力や暗電流を把握することが重要です。EV完成車両の各種デバイスの消費電流や暗電流を計測し、車両全体の電力マネジメントに貢献します。

スコープ3排出削減のための製品開発を加速

スコープ3エミッションを達成し脱炭素への適合を実現するためには、自社製品が環境に与える影響を正しく把握する必要があります。メーカーは自社製品の消費電力をエンドユーザに明示しなければなりません。そして開発エンジニアにとって、自社製品の消費電力の削減が重要なタスクとなります。
電流と温度のデータ収集によって、電子機器内の部品のエネルギー損失を発見できるヒントをご紹介します。

CANユニットを使った実測例

車内の温度を測定しているアナログデータとCANデータを、同時に波形表示しています。また、測定したアナログデータをリアルタイムにCAN出力した様子もご確認いただけます。
（LR8450は直結タイプのユニットのみ使用可）

CAN信号の情報とアナログデータを同時に波形化

最高サンプリング：10 ms（50 chまで）

CAN信号をリアルタイムにアナログ波形に変換して表示します。
（CAN信号波形そのものは観測できません）。
電圧、温度、ひずみなどのアナログデータとCANバスから得られる車速や回転数などの情報を、同時に波形で確認できます。

温度の多チャネル測定に最適

温度の多チャネル測定に最適なデータロガー
温度の記録間隔：最速10msサンプリング

冷蔵庫の庫外温度と庫内温度を測定しながら、演算機能を使用し、庫外と庫内の温度差を確認できます。
測定を継続したまま、過去に取得した波形を見ることができます。
また、同様に測定を継続したまま、時間軸の表示を変更し、温度変化の全体像を確認できます。

高電圧・高周波でも安定測定　ノイズの影響を低減

ノイズの影響を低減し、高電圧・高周波でも安定して測定できます。
従来機種では、ノイズ環境下の温度測定の際に、高周波の影響を受けて値がシフトしたり、大きく変動するため正常な測定ができない場合がありました。
メモリハイロガー LR8450では設計を見直し、高周波ノイズの影響が大幅に減少したことにより、インバーターやバッテリー周辺での温度測定に最適です。

ひずみゲージを直接接続　最速1msで測定できる

メモリハイロガーLR8450は、ひずみゲージを直接接続して応力を測定できるデーターロガーです。 最速1msサンプリングにより数10Hzの記録ができ、可動部の応力や荷重、ブレーキや配管などのひずみ計測に最適です。多彩な測定ユニットを自在に増設することができるので、シーンに応じてひずみと温度・電圧を同時に記録することができます。

直結ユニットを1台から4台まで簡単増設、アナログ最大入力120チャネル

さまざまなシーンに応じて、6種類の直結ユニットを自由に組み合わせて測定できます。
CANユニットU8555は1ユニットで最大500チャネルまで入力できます。

アナログ 600 ch 同期サンプリング測定【V2.10以降】

複数の LR8450 の外部同期端子（SYNC.IN, SYNC.OUT）を接続すると、
最大 5 台（アナログ 600 ch）の同期したサンプリング測定ができます。

※無線ユニットが接続されている場合、同期サンプリング機能は使用できません。

圧力センサーなど、各種センサーの出力を1 msサンプリングで測定

使用する測定ユニット：高速電圧ユニット U8553

最速1 msサンプリングで測定できます。
1 msサンプリングは、圧力や振動など数10 Hzの各種センサー出力の記録に最適です。

ひずみも1 msサンプリングで測定

例：ひずみ測定
使用する測定ユニット：ひずみユニット U8554

ひずみゲージを直接接続して、最速1 msサンプリングで測定できます。
ひずみゲージは配線長が長くなりがちで細くきれやすいという課題がありますが、無線ユニットを使えば、配線長を最短にできトラブルを防げます。

インバータ・バッテリー周辺の温度測定

例：温度測定
使用する測定ユニット：電圧・温度ユニット U8550
　　　　　　　　　　　ユニバーサルユニット U8551

最速10 msサンプリングで測定できます

温度と熱流の測定でBEVの熱マネジメント

LR8450とHukseflux製の熱流センサーを組み合わせて、熱流を測定できます。熱流を測定すると熱の動きを見ることができます。温度測定に加え、熱の移動方向を確認することができるので、熱マネジメントの実証に役立ちます。

GENNECTシリーズを活用して計測をもっと便利に

HIOKIのGENNECTシリーズを活用することで、測定業務の効率化を実現します。

・遠隔地にある計測器にいつでもどこでもアクセス
GENNECT Cloud
「GENNECT Cloud」は誰でも簡単に開始できる遠隔計測サービスです。
インターネット回線につなげば最新の測定値の確認やアラーム送信、測定ファイルの回収や遠隔操作を手軽に実現できます。

GENNECT Remote
「GENNECT Remote」は携帯回線と通信機器をセットでご提供している有償の遠隔計測サービスです。
ネットワークの知識も設置工事も必要なくGENNECT Cloudに接続することができます。

・複数の計測器を組み合わせて同時測定
GENNECT One + GENNECT Cloud
「GENNECT One」はLAN内にある複数の計測器を一元管理できる無償のWindowsアプリです。HIOKIのCloudサービス「GENNECT Cloud」と合わせて利用すれば、LAN外からの遠隔計測を実現できます。
