最大帯域1GHz、4ch、12bit高分解能オシロスコープSDS3000X HDシリーズ

デジタル・オシロスコープ｜SIGLENT（SDS3034X HD）の特徴

■ 12-bit 高分解能

12-bitの分解能により、波形の細部までより鮮明に表示し、ノイズの影響を低減します。

width="500px">

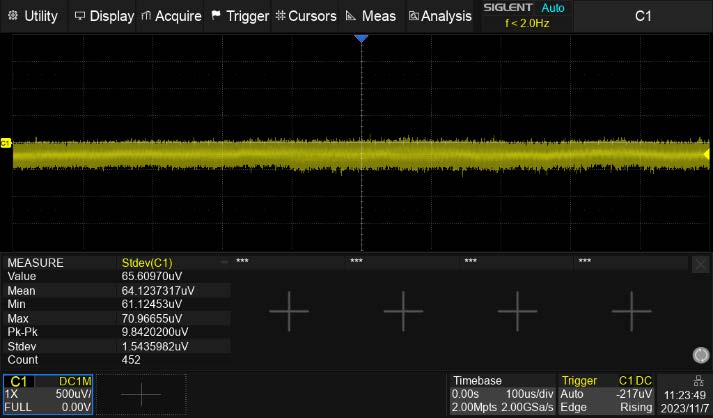

低ノイズフロア：1GHz帯域においてわずか125 µVrms

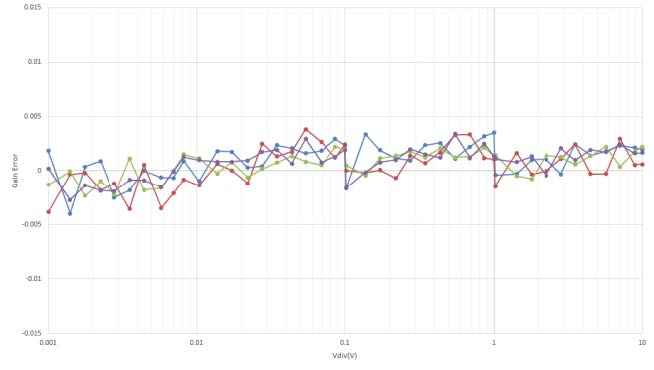

DCゲイン精度：±0.5%

■ 高速波形更新レート

最大 200,000 wfm/s の更新レートにより、低頻度で発生する異常信号も確実に捕捉。
Sequenceモードでは最大 890,000 wfm/s を実現。

■ ロングメモリ

ハードウェアベースのズーム機能と最大400Mポイント(インターリーブ)のロングメモリにより、サンプリングレートを低下させることなく時間軸を拡大できます。これにより、長時間波形を取得した後でも、関心のある任意の箇所を高速にズームして詳細に観測することが可能です。

■ 多彩なトリガ機能

エッジ、スロープ、パルス幅、ビデオ、ウィンドウ、ラントパルス、インターバル、ドロップアウト、パターン、クオリファイド、N番目エッジ、ディレイ、セットアップ／ホールド時間、およびシリアルトリガに対応。幅広い強力なトリガ機能により、複雑なハードウェアの問題を簡単にデバッグできます。

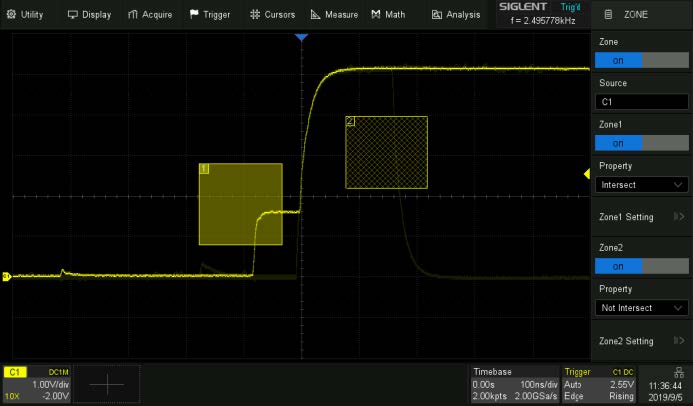

■ トリガゾーン（Trigger Zone）

トリガゾーン機能により、より高度なトリガ設定が可能です。

■ 高度な演算機能

従来の四則演算（+, -, ×, ÷）に加え、FFT、フィルタ、積分、微分、平方根などの演算に対応しています。さらに、複雑な演算を実行できる数式エディタ（Formula Editor）を搭載しています。演算波形は最大4トレースまで同時表示可能です。


FFT機能は、最大4 Mptsの振幅および位相演算に対応しています。これにより、高速な更新レートを維持しながら高い周波数分解能を実現します。また、多彩なウィンドウ関数をサポートしており、さまざまなスペクトラム測定ニーズに柔軟に対応できます。
さらに、3種類の表示モード（Normal、Average、Max Hold）を搭載しており、用途に応じたパワースペクトラム観測が可能です。オートピーク検出機能およびマーカー機能にも対応しています。

■ 豊富なパラメータ測定機能

測定カテゴリ：水平、垂直、チャンネル間遅延、その他、合計50種類以上の測定に対応。
指定ゲート区間での測定も可能。
Math／リファレンス／ヒストリ波形にも適用可能

■ 統計解析機能

統計解析機能では、最大12種類の測定パラメータについて、現在値、最大値、最小値、標準偏差、平均値を同時に表示できます。また、ヒストグラム機能により、測定パラメータの確率分布を視覚的に確認できます。さらに、TrendおよびTrack機能を使用することで、パラメータ値の時間変化を表示できます。

周期（Period）などの時間軸パラメータについては、最初の1回分のみを計算するのではなく、取得したフレーム内のすべての測定結果を対象として解析を行います。これにより、時間軸パラメータの統計処理を高速化するとともに、ヒストグラムやTrack機能を用いたフレーム内の分布状況の観察が可能になります。

■ ヒストリ機能

常に有効なヒストリモードは、最大80,000の波形を収録できます。
ストップ後にスクロールして過去のイベントを分析し、異常をすばやく見つけることができます。

■ 検索＆ナビゲート機能

指定条件に基づいたイベント検索
検索結果を自動的にジャンプ表示
時間位置や履歴フレームによるナビゲーション対応

■ シーケンスモード

最大80,000セグメントの分割メモリ：

各トリガ波形とデッドタイム情報を保持
最小1.12 µs間隔で高速取得
ヒストリ機能で全データ再生可能

■ シリアルバスデコード

デコード結果をイベントリストと表形式で分かりやすく表示。
バス通信の内容を素早く直感的に解析できます。
I2C, SPI, UART, CAN, LIN, CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429, SpaceWire, USB2.0, SPMIに対応しています。

■ 高速マスクテスト（ハードウェアベース）

ハードウェアベースのマスクテスト機能を搭載し、最大28,000回／秒の合否判定を実行できます。

ユーザー定義のテストテンプレートを容易に作成でき、波形とマスクの比較評価が可能。
これにより、長時間の信号監視や自動化された生産ライン検査用途に最適です。
※内蔵マスクエディタ搭載

■ ボード線図

USB AWGモジュールやSIGLENT製SDGシリーズ信号発生器との連携に対応。デバイスの振幅・位相の周波数応答を自動測定し、結果をボード線図として表示します。さらに、電源制御ループ応答（PSRR）の高精度測定を可能にするVari-levelモードを搭載しています。

■ 電源解析機能

豊富な電力測定・解析機能を搭載。スイッチング電源やパワーデバイスの設計・開発において、評価作業の効率化と開発期間の短縮に貢献します。

■ デジタルチャネル／MSO（オプション）

4アナログ＋16デジタルチャネルに対応。アナログ信号とデジタル信号を同時に観測・トリガし、パターン解析まで1台で実現します。

■ 50 MHz 任意波形発生器

オシロスコープから、SAG1021I 波形発生器を直接制御できます。最大50 MHzの出力周波数と±3 Vの出力振幅に対応しており、信号発生から解析までを効率的に行えます。
正弦波、方形波、パルス波など6種類の基本波形に加え、多彩な任意波形を内蔵しており、さまざまな評価・検証用途に対応します。
