製品情報
商品コード：537125
型式：RCP300XS
RCPシリーズ・ロゴスキーコイル電流プローブは、最大600ApkのAC電流を測定し、帯域幅は10Hz～30MHz、標準精度は最大1%で、高周波の大電流信号をより簡単かつ正確に測定します。
RCPは、優れた性能と精巧な設計が特徴で、薄くて柔軟なクリップアラウンド型ロゴスキーコイルにより、導体を傷つけることなく測定を行うことができ、DUTへの干渉もありません。ワイヤーの長さとコイルのサイズはカスタマイズ可能で、日常の設計やトラブルシューティングに様々な選択肢を提供します。
あらゆるオシロスコープと互換性のある標準BNCインターフェース。

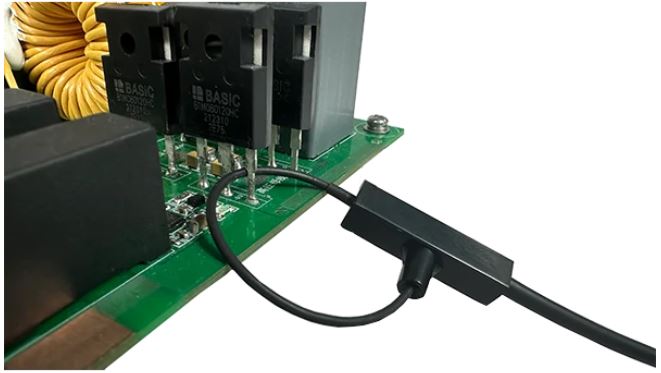

コイルの断面直径はわずか1.6mmで、TO-220やTO-47のようなピン間隔の狭いチップなど、回路の最も届きにくい部分の電流を測定することができます。
RCPは高周波測定能力に優れ、高速信号や急激に変化する電流波形に容易に対応でき、MOSFETのId電流測定時の高周波高調波成分の観測に役立ちます。
・50/60Hz電源周波数電流の測定
・電流中の高調波成分の測定
・MOSFETやIGBTデバイスのピン電流の測定
・パワーエレクトロニクスの負荷電流と高次高調波電流の測定
| 商品コード | 537125 |
|---|---|
| 型式 | RCP300XS |
| 価格（税抜） | 132,000円 |
| 帯域幅 | 10Hz - 30MHz |
| 測定範囲 | 300Apk |
| 出力感度 | 20mV/A （50X） |
| 精度（代表値） | 2% |
| ノイズ | ＜18mVpp |
| ピークコイル絶縁電圧 | AC 2kVrms（1分間）（50Hz/60Hz）（ロゴスキーコイル部のみ） |
| コイル断面直径 | 1.6mm |
| インターフェース | 1MΩ BNC |
