最大周波数40GHzアナログ信号発生器SSG6000Aシリーズ

アナログ信号発生器｜SIGLENT（SSG6087A）の特徴

■ 製品概要

SSG6083A / SSG6085A / SSG6087A マイクロ波信号発生器
SSG6083A、SSG6085A、SSG6087Aは、100 kHz～13.6 GHz／20 GHz／40 GHzの広帯域周波数レンジに対応した高性能マイクロ波信号発生器です。
AM変調、パルス変調、パルスシーケンス発生、パワーメータ制御など、多彩な機能を標準搭載。さらに、高精度・高安定度のOCXO（恒温槽付水晶発振器）リファレンスを内蔵し、優れた周波数安定性と信号品質を実現しています。
通信機器、航空宇宙、防衛分野をはじめ、研究開発、設計評価、生産試験など幅広いアプリケーションに対応する理想的な信号源です。

■ 優れたSSB位相ノイズ特性

SSG6000Aシリーズは、100 kHz～40 GHzの広い周波数帯域にわたり、高出力時でも極めて高い信号純度を実現するよう設計されています。

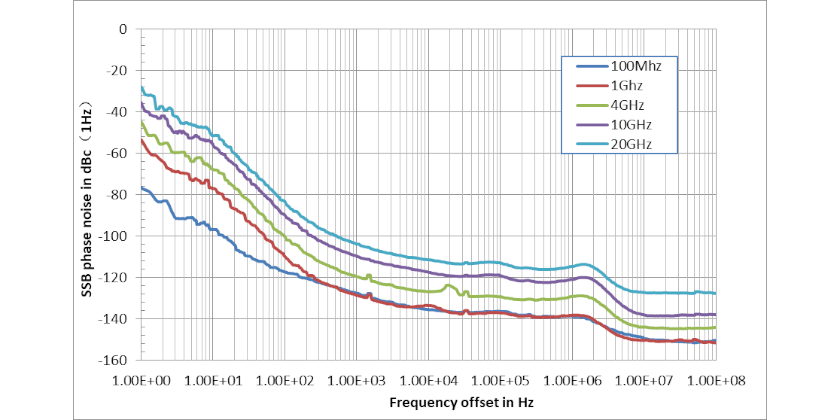

SSB位相ノイズ -135 dBc/Hz、サブハーモニック -80 dBc以下、広帯域ノイズ -155 dBcを実現し、測定システムではなく被測定デバイスそのものの性能を正確に評価できます。
また、高い周波数安定度と出力安定度を備えており、以下のような用途に最適です。

LO（局部発振器）エミュレーション
通信機器・受信機評価
ADC／DAC評価
マイクロ波コンポーネント試験
高精度計測システムの評価・検証

■ 高出力・高安定性能

SSG6000Aシリーズは、0～50℃の動作温度範囲において優れた周波数安定性と出力安定性を維持します。
数日から数週間にわたるエージング試験や長期信頼性試験では、出力の安定性が重要な要素となります。本製品は標準搭載のOCXOリファレンスにより、長期間にわたって高精度かつ安定した信号出力を提供します。
さらに、最大+22 dBmの高出力を実現。外部アンプを使用することなく高出力試験を行うことができ、システム内で発生する配線や治具の損失も十分に補償します。
高出力性能、低高調波特性、および高分解能ステップアッテネータの組み合わせにより、以下のような広帯域マイクロ波コンポーネント評価に最適です。

フィルタ
アンプ
ミキサ
ケーブルおよび伝送路評価

■ パルスジェネレータ機能

SSG6000Aシリーズは、AM変調、パルス変調、パルストレイン（パルスシーケンス）発生、およびパワーメータ制御機能をサポートしています。

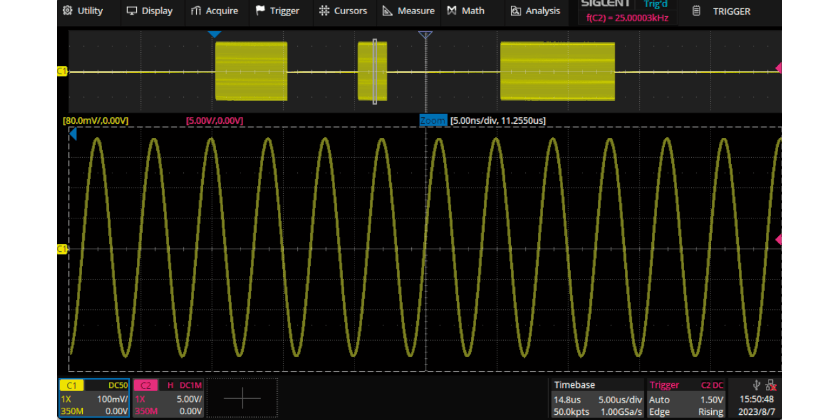

パルス変調では、

オン／オフ比：80 dB以上
立上り時間・立下り時間：15 ns以下

という優れた性能を実現しています。
また、内蔵パルストレインジェネレータにより、

パルス幅：20 ns～300 s
最大2,047種類の異なるパルス設定
繰返し回数：1～65,535回

に対応し、複雑かつ長時間のパルスシーケンスを容易に生成できます。
さらに、

スタガーパルス生成
パルス休止時間の設定
パルスごとの個別幅設定
パルスごとの個別休止時間設定

など、高度なレーダー・通信評価に必要な機能を搭載しています。
加えて、ステップスキャンモードおよびリストスキャンモードにより、広帯域測定における高速周波数掃引にも対応します。

■ レベル制御特性（ALC機能）

SSG6000Aシリーズは、用途に応じて選択できる3種類のALC（Automatic Level Control）モードを搭載しています。
ALC AUTO：周波数、変調方式、出力条件に応じて最適なALCモードを自動選択します。
ALC ON：レベル制御ループを常時有効にするモードです。
CW出力、FM変調、PM変調の用途に適しています。

高い出力精度と安定性を実現します。
ALC OFF（S&H：Sample & Hold）
周波数または出力レベル変更時にのみ制御ループを動作させ、レベル制御電圧をサンプリング後に保持します。
パルス変調やAM変調時には、この方式が自動的に使用され、高速かつ安定した変調性能を実現します。

出力レベル特性
最大出力レベル

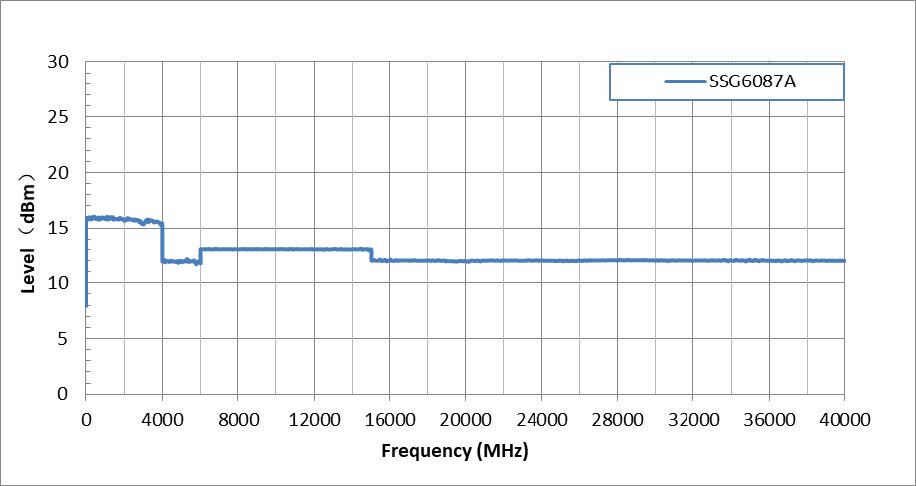

SSG6087A：周波数に対する最大出力特性

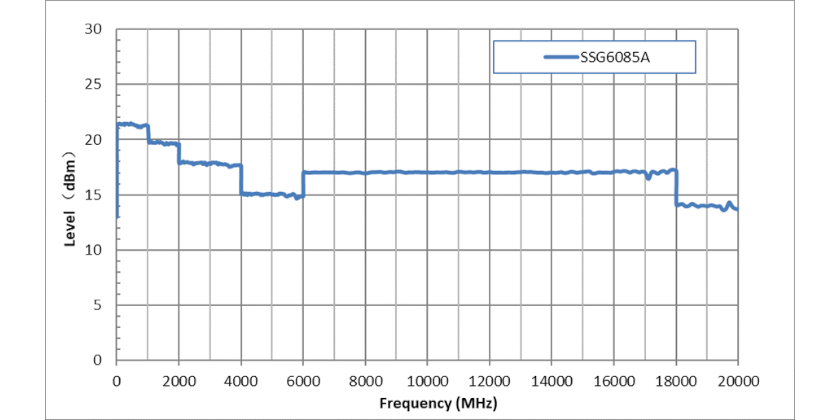

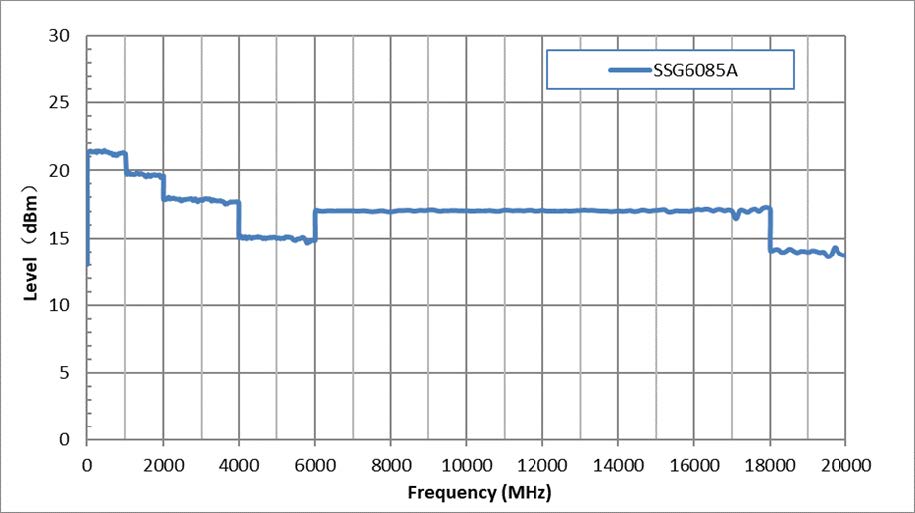

SSG6085A：周波数に対する最大出力特性


レベル誤差特性（実測値）
周波数変化に対する出力レベル誤差を以下の出力設定で測定しています。

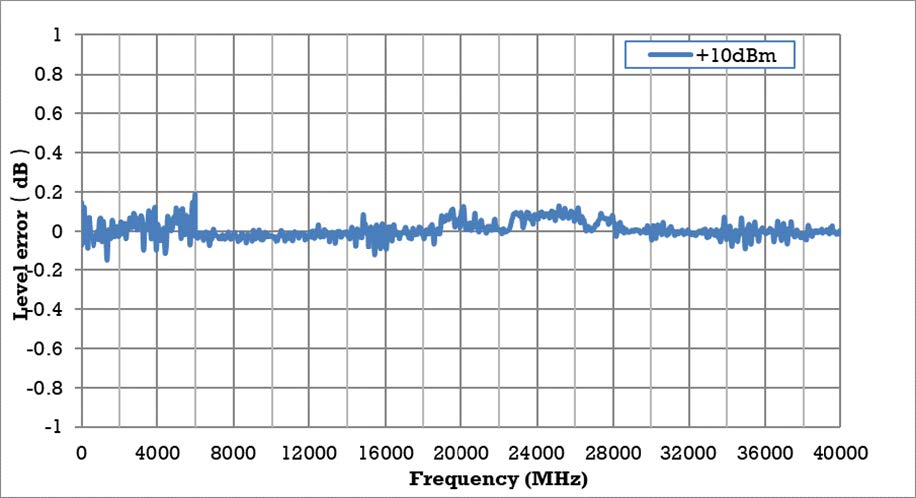

+10 dBm

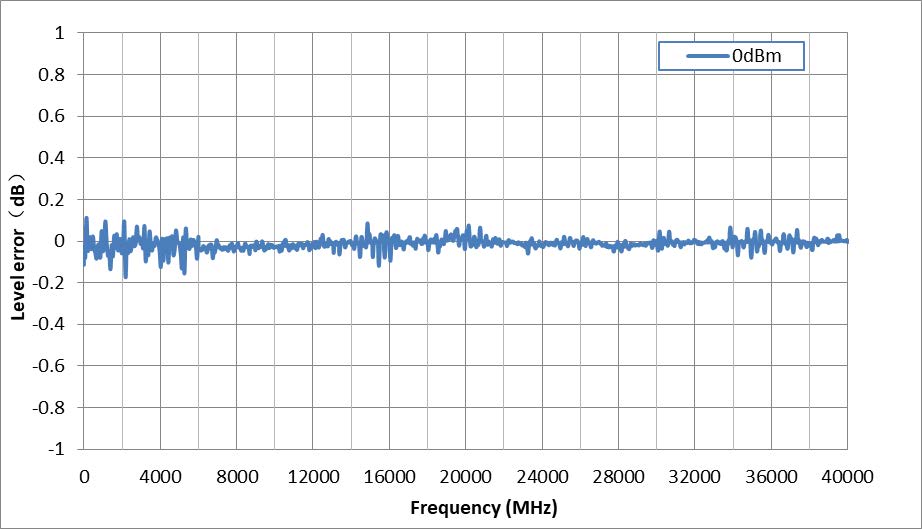

0 dBm

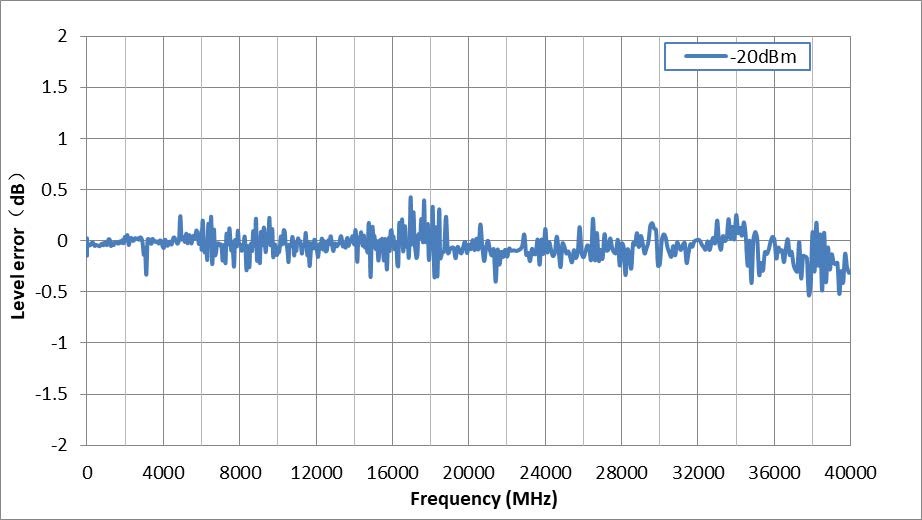

−20 dBm

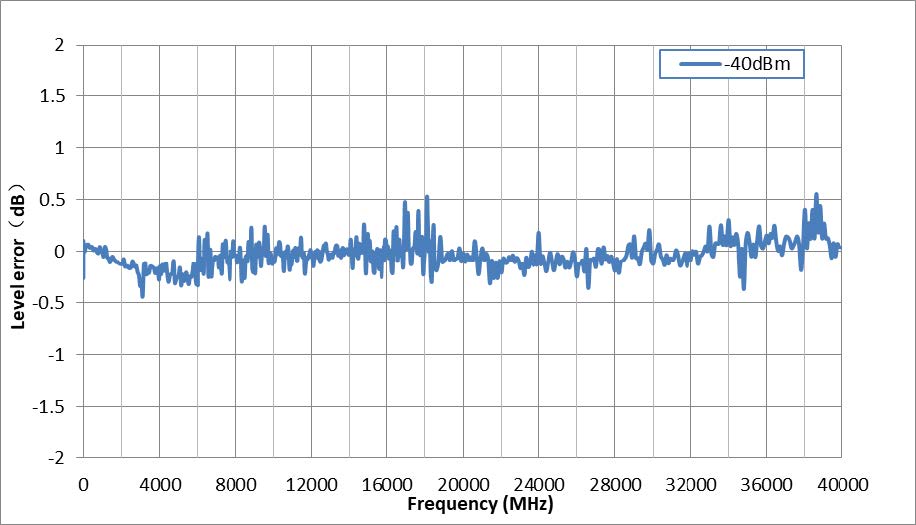

−40 dBm

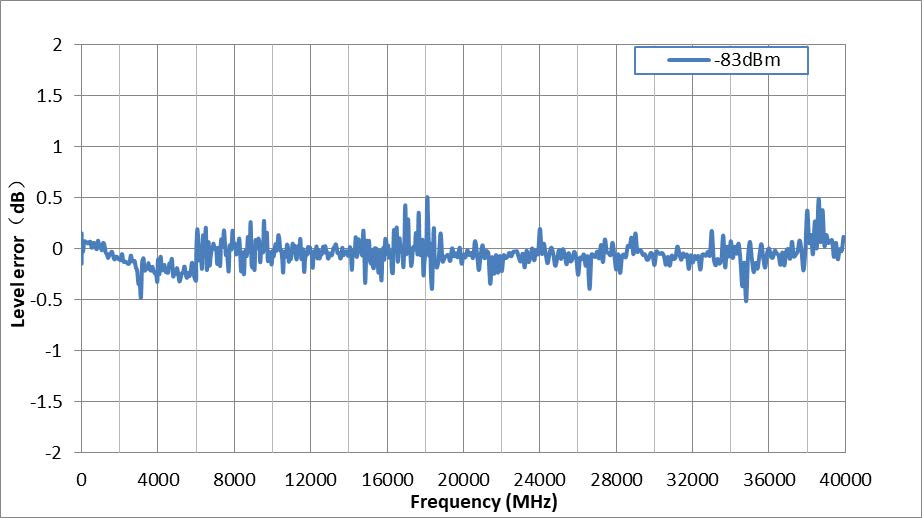

−83 dBm

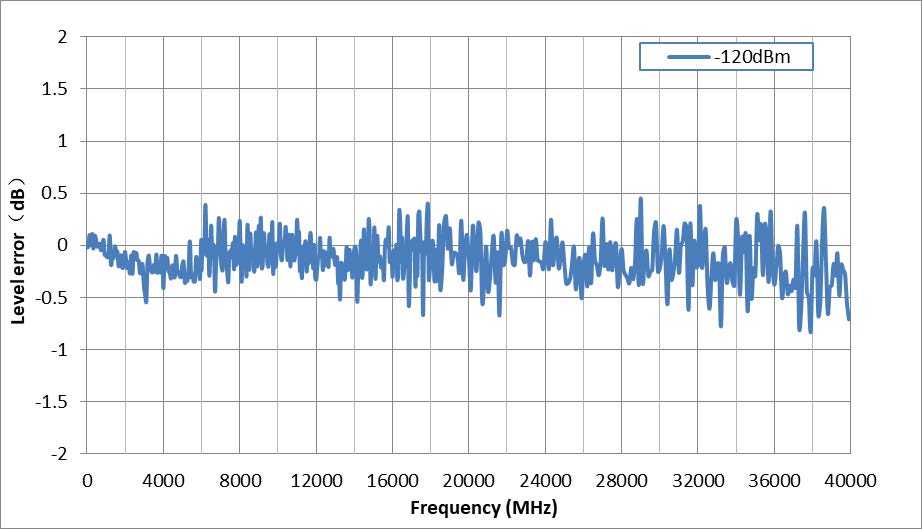

−120 dBm


広い周波数帯域において優れたレベル確度を維持し、高精度な測定をサポートします。
※各グラフは後述の特性図をご参照ください。
