フィールド作業に最適なハンドヘルド・ベクトルネットワーク・アナライザSHN900Aシリーズ

ハンドヘルド・ネットワーク・アナライザ｜SIGLENT（SHN926A）の特徴

■ 製品概要

SHN900Aシリーズ ハンドヘルド・ベクトルネットワークアナライザ
SIGLENT SHN900Aシリーズは、30 kHz～26.5 GHzの広い周波数レンジに対応したポータブル型ベクトルネットワークアナライザ（VNA）です。
2ポートSパラメータ測定、差動パラメータ測定、タイムドメイン解析に対応し、フィルタのQ値・帯域幅・挿入損失評価をはじめ、インピーダンス変換、測定面補正、リミットテスト、リップル測定、フィクスチャシミュレーションなど、多彩な解析機能を搭載しています。
リニアスイープ、ログスイープ、パワースイープ、CWタイムスイープ、セグメントスイープの5種類の測定モードに対応。また、SOLT、SOLR、TRL、Response、Enhanced Response校正をサポートし、研究開発から生産ラインまで幅広い用途に対応します。

■ 優れた携帯性で現場作業を効率化

SHN900Aシリーズは、優れた携帯性と操作性を追求したハンドヘルド設計を採用しています。
本体重量は3.2 kg未満、サイズは310 × 215 × 78.5 mmとコンパクト。さらにリチウムイオンバッテリを内蔵し、最大約4時間の連続動作が可能です。
そのため、屋外設備の保守・点検/通信基地局の設置・調整/高所作業/狭小スペースでの測定など、据置型計測器では困難な現場環境でも高い機動力を発揮します。

■ ベクトルネットワークアナライザ機能（標準搭載）

SHN900Aシリーズは、最大110 dBのダイナミックレンジを実現し、高精度な高ダイナミックレンジ測定に対応します。
また、低トレースノイズ性能により測定精度を向上させ、微小な特性変化も高い再現性で確認できます。
主な測定機能：

Sパラメータ測定
差動パラメータ測定
TDR（Time Domain Reflectometry）
VSWR測定
ポートマッチング評価
挿入損失測定
タワーアンプ調整
ケーブル故障箇所検出
スミスチャート解析
パルス測定

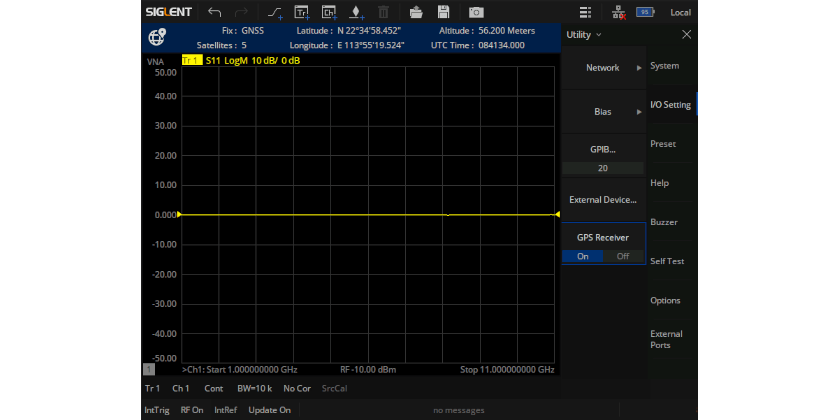

■ GPS位置情報・ロギング機能（標準搭載）

GPS機能を利用することで、測定位置情報を取得しながらデータを記録できます。
記録・再生機能と組み合わせることで、複数地点での測定結果保存/信号干渉源の特定/設備調査や保守記録/フィールド試験レポート作成を効率的に行うことができます。
現場で取得したデータと位置情報を連携させることで、障害解析やネットワーク保守作業を大幅に効率化します。

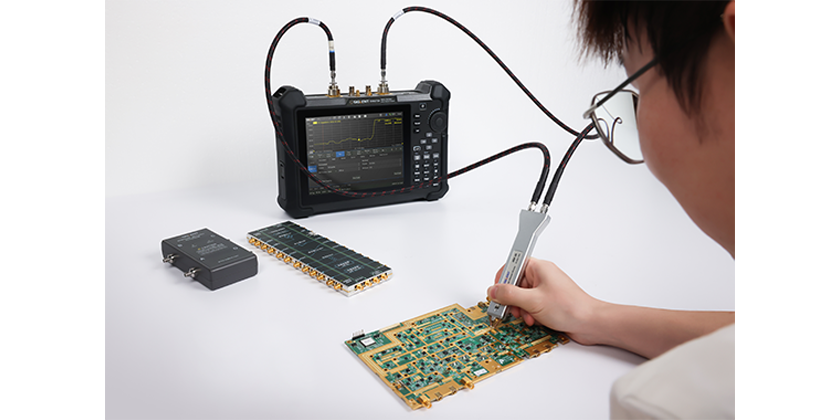

■ 可変差動／シングルエンドTDRプローブ

基板パターンやケーブルなどのインピーダンス測定では、測定対象に合わせたプローブやフィクスチャが必要となります。
オプションの可変プローブ（ASP-18/26、ADP-18/26）は、調整ホイールによりプローブ間隔を0～6.5 mmの範囲で自在に変更可能です。
これにより、差動信号ライン/高速デジタル回路/プリント基板配線パターンなどを迅速かつ容易に測定できます。

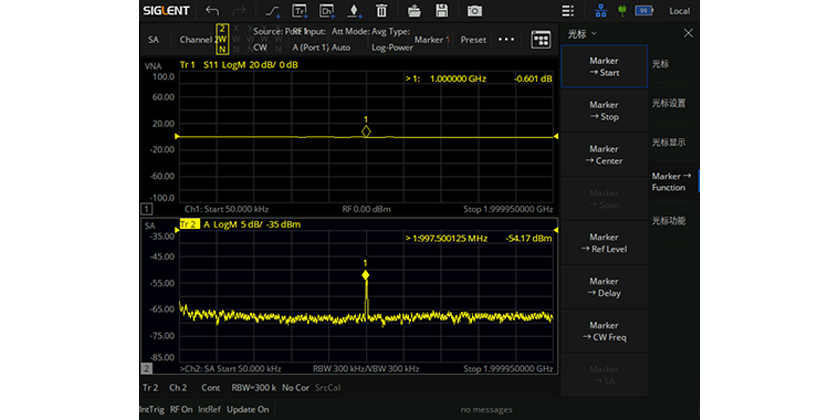

■ スペクトラム解析機能（SHN900-SAオプション）

SHN900-SAオプションを追加することで、スペクトラムアナライザ機能を利用できます。
対応測定項目：チャネルパワー/ACPR（隣接チャネル漏洩電力比）/占有帯域幅（OBW）

さらに、Marker → SA機能により、Sパラメータ測定中に任意周波数ポイントのスペクトラムを即座に確認できます。
直感的な操作画面とシンプルな設定により、測定作業を効率化し、オペレータによる設定ミスを低減します。

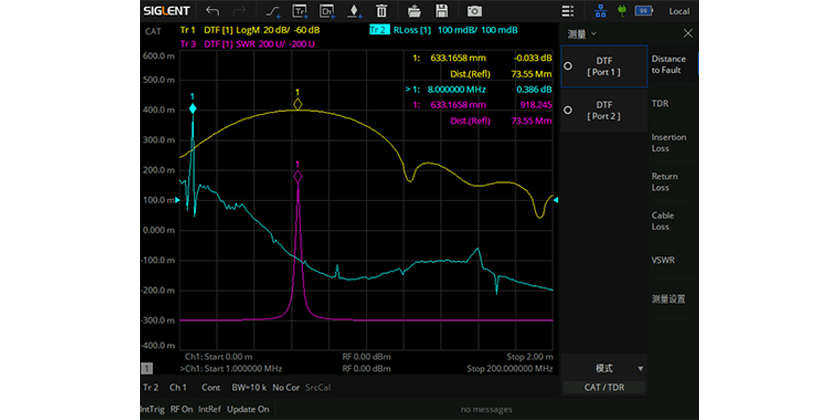

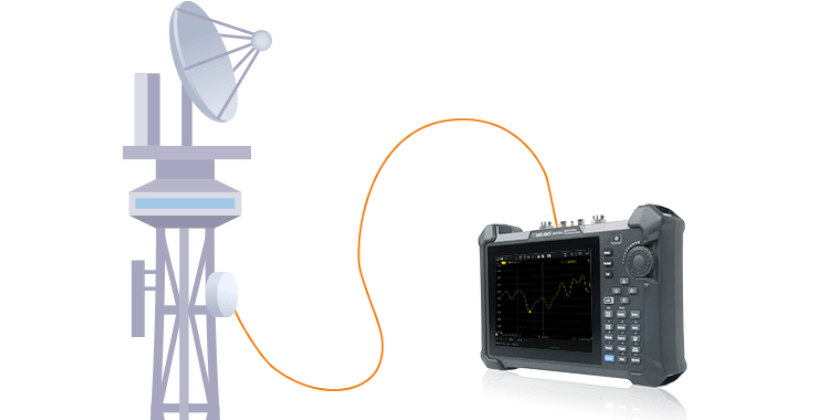

■ ケーブル・アンテナ解析機能（CATモード）

標準搭載のCAT（Cable & Antenna Test）モードは、RFおよびマイクロ波伝送システムの評価や保守作業に最適です。
主な測定項目：DTF（Distance To Fault）測定/ケーブル損失測定/VSWR測定
リターンロス測定/アンテナ整合測定など

アンテナシステムの設置・保守から故障診断まで、現場作業を強力にサポートします。

■ 充実した解析・表示機能

SHN900Aシリーズは、測定効率と解析能力を高める多彩な機能を搭載しています。

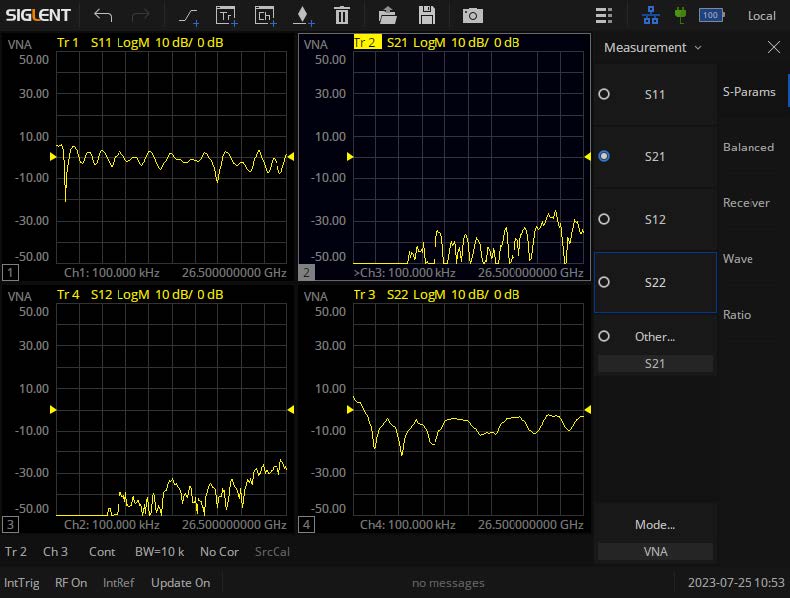

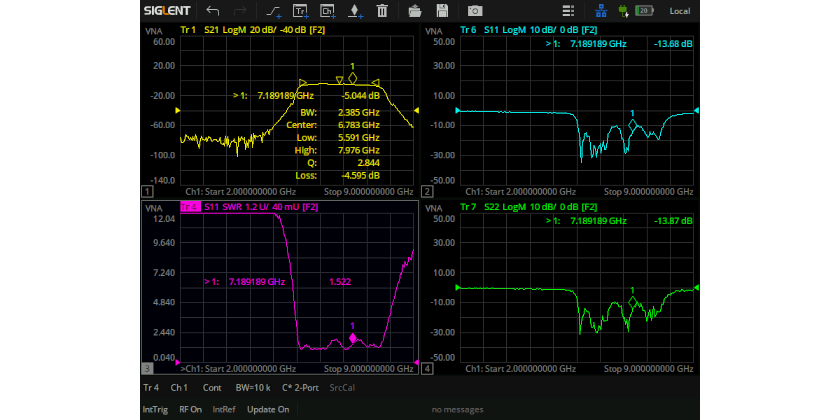

マルチウィンドウ表示
複数の測定結果を同時表示し、効率的な比較解析を実現します。

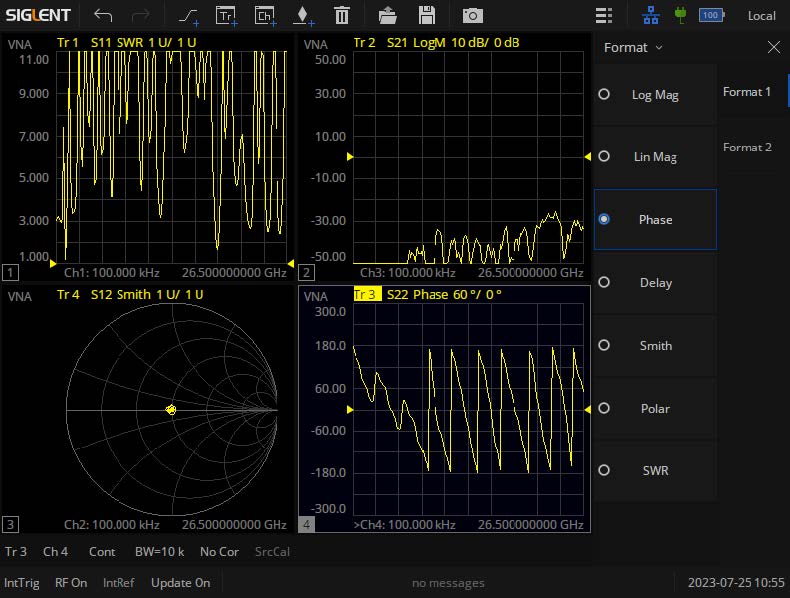

マルチフォーマット表示
スミスチャート、極座標、対数振幅、位相など、用途に応じた表示形式を選択できます。

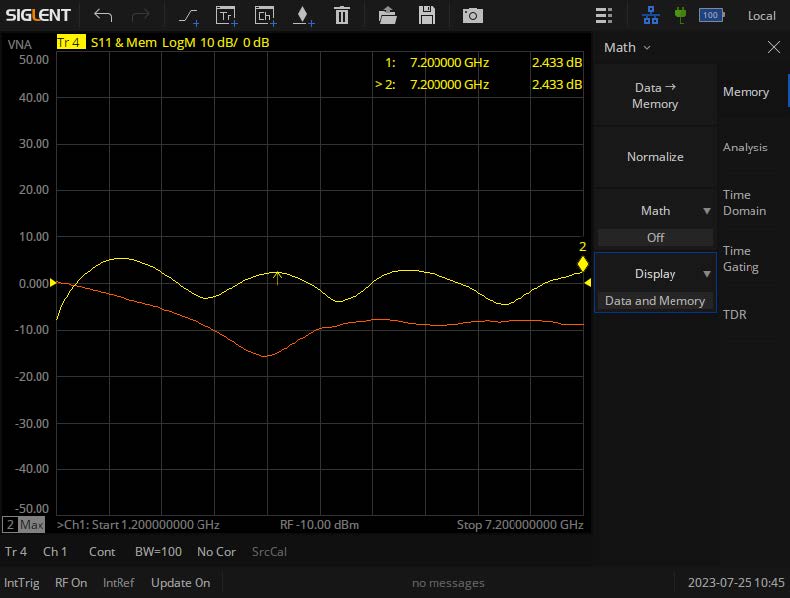

メモリデータ比較
保存済みデータと現在の測定データを重ね合わせて比較できます。

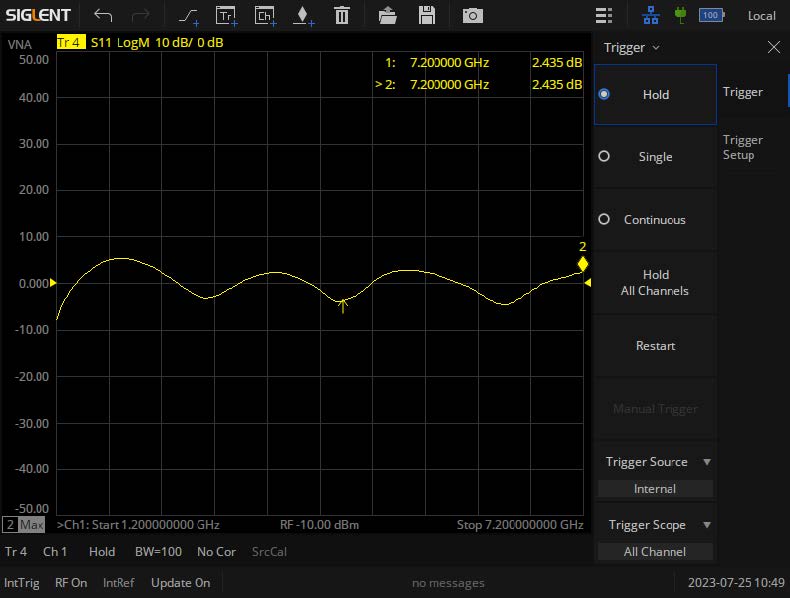

データホールド
測定データを保持し、解析やレポート作成を容易にします。

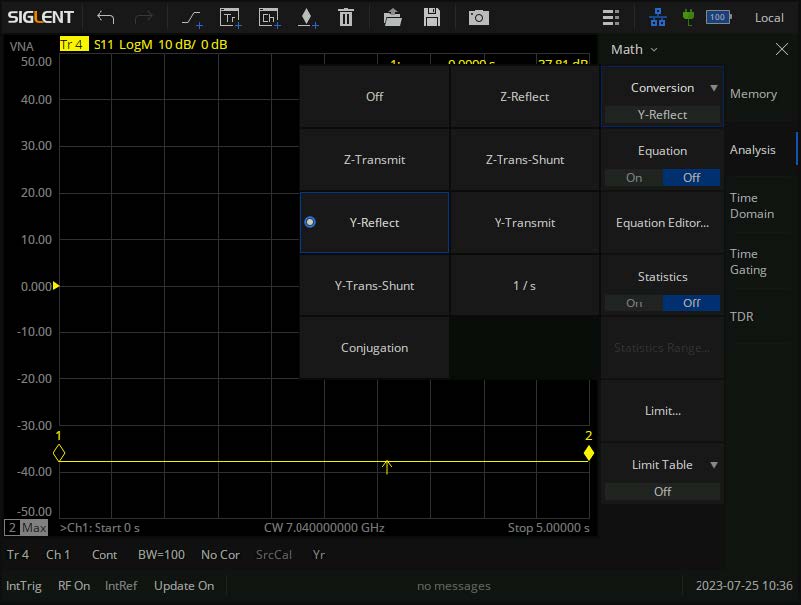

インピーダンス変換
特性インピーダンスの変換を簡単に実行できます。

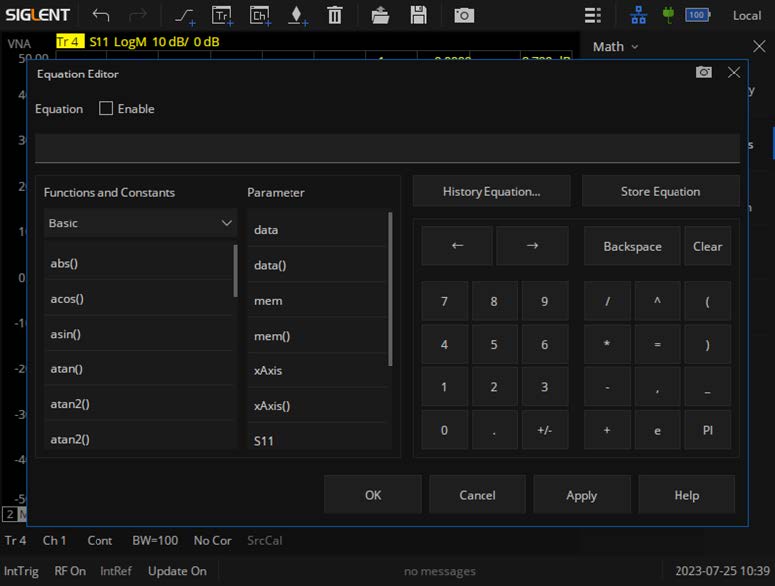

数式エディタ
測定データに対して演算処理を行い、独自の解析結果を表示できます。

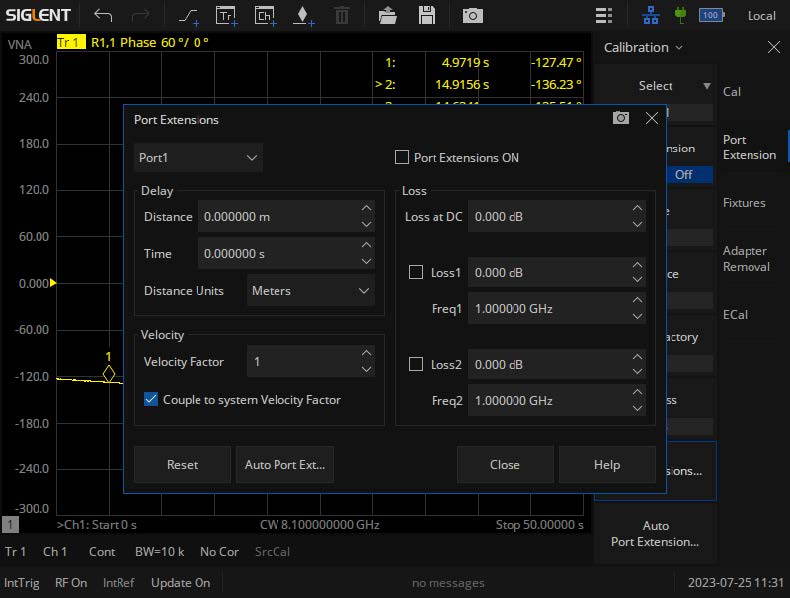

ポートエクステンション
ケーブル長や治具の影響を補正し、基準面を被測定物近傍へ移動できます。

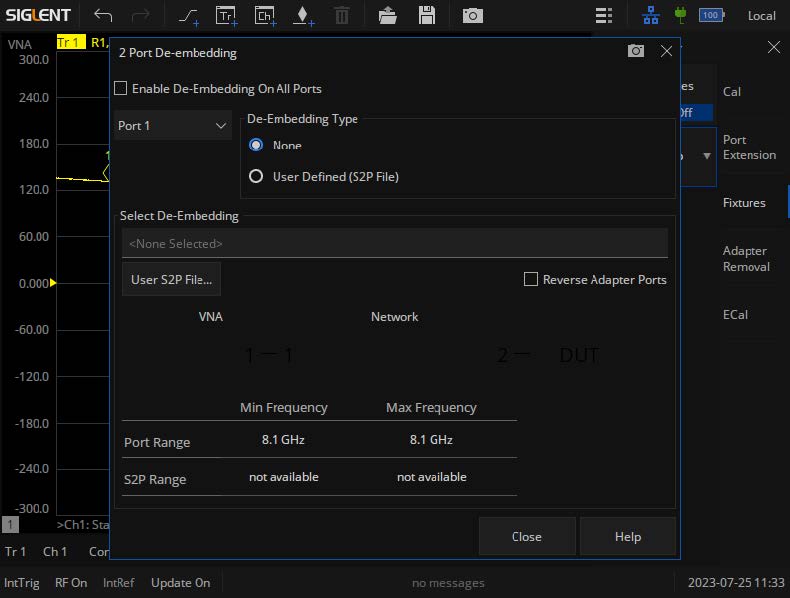

エンベディング／デエンベディング
フィクスチャや接続部の影響を除去し、デバイス本来の特性を評価できます。

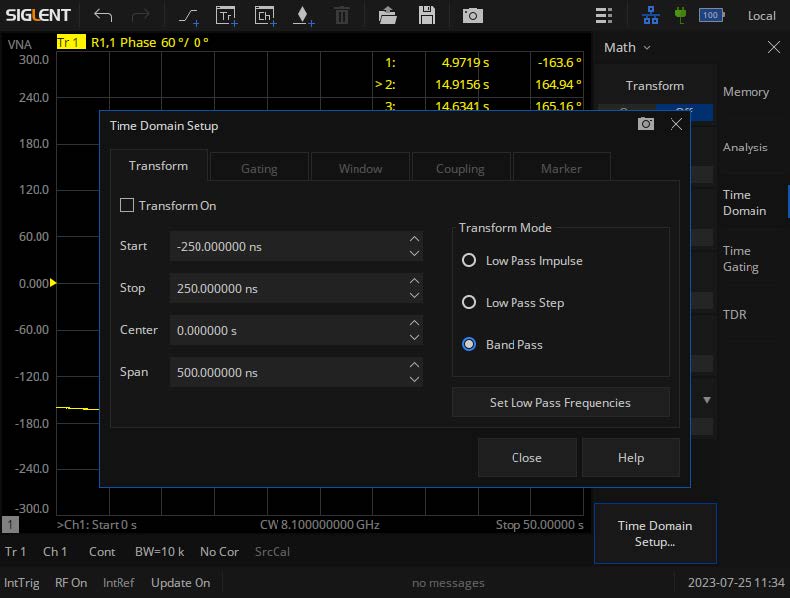

タイムドメイン解析
周波数領域データから時間領域解析を行い、障害位置や不連続点を視覚的に確認できます。

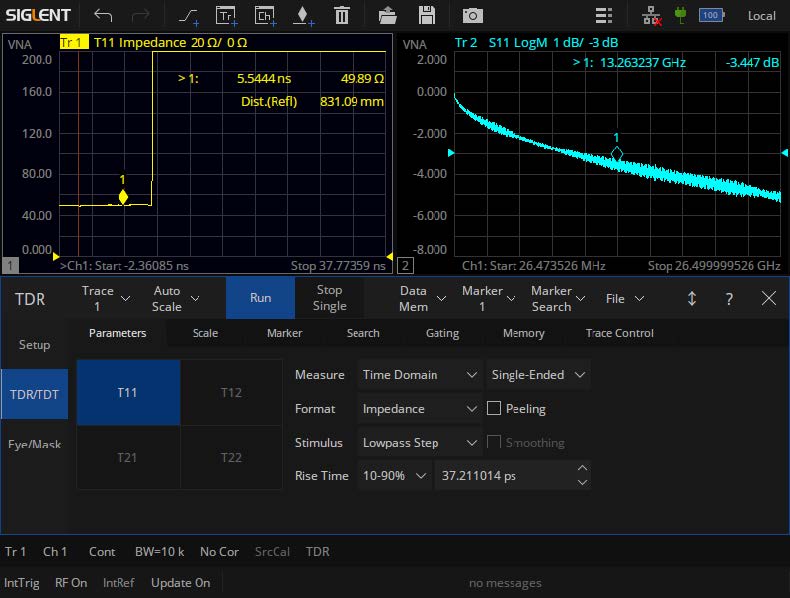

高度TDR解析
より高精度なタイムドメイン反射測定により、配線や接続部の不整合箇所を特定します。

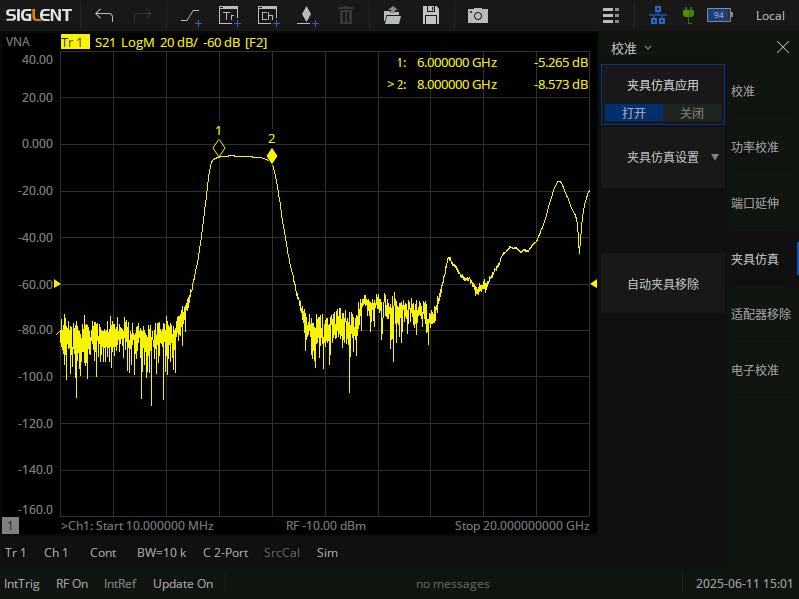

■ 自動フィクスチャ除去機能（SHN900-AFRオプション）

フィクスチャを介して測定する際、フィクスチャの影響を自動的に補正し、被測定デバイス（DUT）本来の特性を抽出できます。
これにより、評価時間の短縮/校正作業の簡素化/測定精度の向上を実現し、高速デジタル回路や高周波デバイスの評価作業を効率化します。
