製品情報
型式:3657
ダイナミックレンジ最大140dB
周波数帯域:9kHz/100kHz~4.5GHz/9GHz
●周波数分解能:1Hz
●周波数精度:±5×10 -6(23℃±3℃)
●テスト速度:4us/point
●ダイナミックレンジ:最大140dB
●ラックタイプ(2U)とデスクトップタイプ(5U)の2種展開
●4ポートオプションにより全16個のSパラメータを1回の接続で測定可能
●12.1インチ タッチスクリーン
最大140dB(IFBW=10Hz)のダイナミックレンジにより、高い除去比を持つデバイスの正確な測定が可能です。
前世代の製品に比べ、4us/ポイントのテスト速度が大幅に向上し、高速ケーブルテスト、チップ製造ラインテスト、フィルター試運転などの分野で、測定応答速度とテスト効率が向上しました。

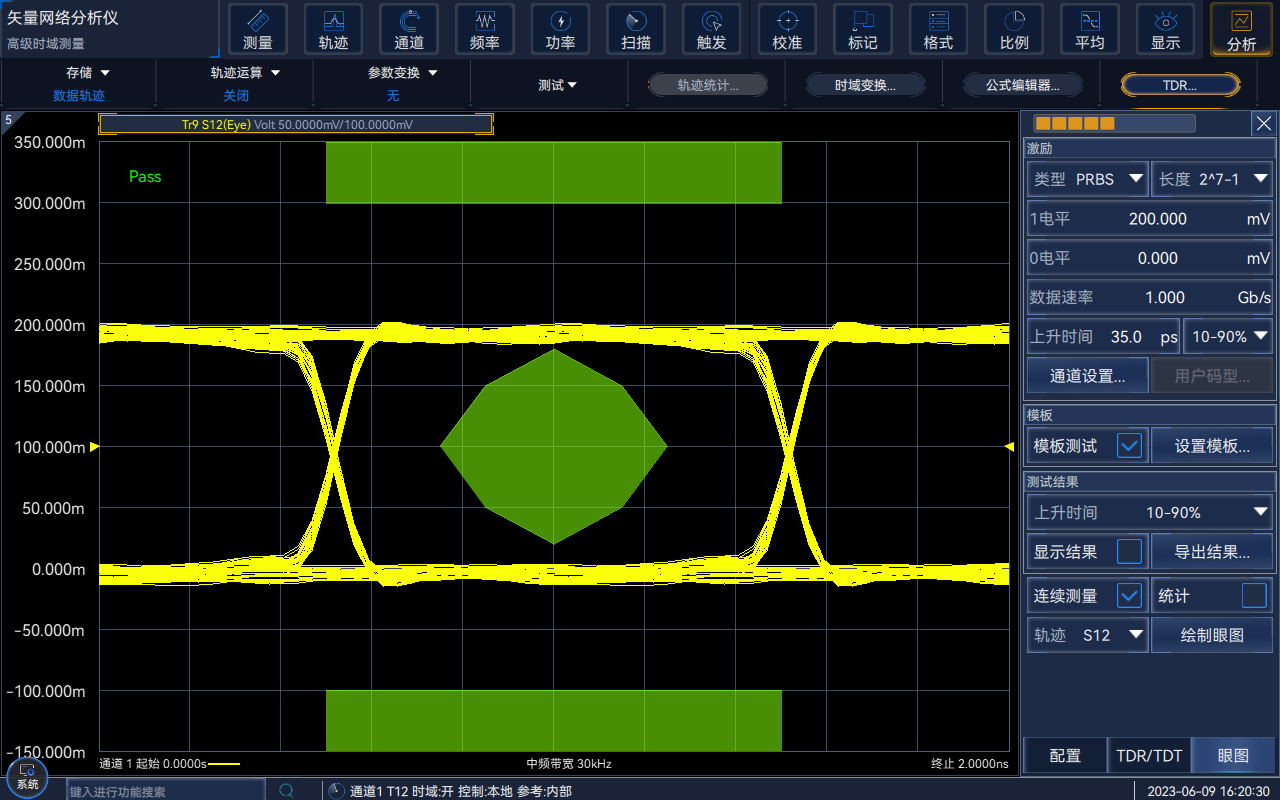

ネットワーク・パラメータに基づいて仮想アイ・ダイアグラムを生成・解析する機能を備えています。高速デジタル通信規格に応じて、あらかじめ定義されたアイ・ダイアグラム・テンプレートを使用して効率的な合否判定を行うことができます。ジッターやノイズなどの干渉をシミュレーション・アイダイアグラムに適用したり、プリエンファシスやイコライゼーションなどの補正アルゴリズムを追加したりすることができます。実環境における高速リンクのさまざまな場所のアイ・ダイアグラムをシミュレート。
ラックマウントモデルは、自動テスト、システムインテグレーション、無人工場などのアプリケーションシーンに適しています。デスクトップ型は、従来の使用習慣に適しています。
3657シリーズのベクトルネットワークアナライザは、モバイル通信製品の生産テストのニーズを満たす周波数範囲を持ち、高速スキャン速度、大きなダイナミックレンジ、小型サイズなどの特徴を備えています。高速、大ダイナミックレンジ、小型など、工場での大量生産テスト作業に非常に適しており、フィルタに使用できます、増幅器、アンテナ、ケーブルおよび他の RF の部品。
3657シリーズ ベクトルネットワークアナライザは、1回の接続で4ポートネットワークのSパラメータ測定16点すべてを実現できる4ポートテスト機能を備えており、工場におけるマルチポートデバイスの量産テストに最適です。また、バランスパラメータ測定機能も備えています。
周波数帯域 | 9kHz/100kHz~4.5GHz/9GHz(3657A/B/AM/BM) | 100kHz~9GHz(3657BS) |
ダイナミックレンジ | 98dB(9kHz~100kHz) 110dB(100kHz~10MHz) 140dB(10MHz~6GHz) 136dB(6GHz~9GHz) | 100dB(100kHz~10MHz) 130dB(10MHz~6GHz) 126dB(6GHz~9GHz) |
IF帯域幅 | 1Hz~2MHz | |
最大出力電力 | 0dBm、代表値+3dBm(9kHz~100kHz) 10dBm、代表値+13dBm(100kHz~9GHz) | 10dBm(100kHz~9GHz) |
インターフェース | LAN、USB |
