VNAモードを搭載したコンパクトなスペクトラムアナライザSHA850Aシリーズ

ハンドヘルド・スペクトラム/ベクトル・ネットワーク・アナライザ │ SIGLENT（SHA851A）の特徴

■ 製品概要

SIGLENT SHA850Aシリーズは、スペクトラムアナライザとケーブル・アンテナアナライザの機能を1台に統合したハンドヘルド型ポータブル測定器です。
通信インフラの構築・保守、通信事業者の運用管理、電波監視、製造現場、教育機関など、屋外およびフィールドでのRF測定用途に最適です。
最大7.5 GHzまでの周波数レンジに対応し、高感度スペクトラムアナライザ機能とケーブル・アンテナ測定機能を搭載しています。スペクトラムアナライザ機能では、内蔵プリアンプと独立信号源、高速スキャン機能により、電波監視、チャネル電力測定、無線干渉源探索、電力監視、EMI評価などを実現します。
また、ケーブル・アンテナアナライザ機能では、DCバイアス出力や1パス2ポートのベクトルネットワーク解析機能を利用し、TDR測定、VSWR測定、ポート整合調整、挿入損失測定、タワーアンプ調整、ケーブル障害位置特定、スミスチャート表示などに対応します。

■ 主な特長

スペクトラムアナライザ機能
周波数範囲：9 kHz～7.5 GHz
表示平均雑音レベル（DANL）：-165 dBm/Hz（代表値）
位相雑音：-104 dBc/Hz（1 GHz、10 kHzオフセット時、代表値）
分解能帯域幅（RBW）：1 Hz～3 MHz
プリアンプ標準搭載
最大7.5 GHzの独立信号源を搭載
GPS位置測位およびログ記録機能

ケーブル・アンテナ測定機能
周波数範囲：100 kHz～7.5 GHz
DTF（Distance To Fault：障害位置検出）機能
時間領域解析（TDR）機能

オプション機能
ベクトルネットワークアナライザ機能
最大32 VDC対応バイアス出力
アナログ／デジタル変調解析
IQデータ収集機能
屋内・屋外マッピング機能

その他
連続動作時間：約4時間
質量：約3.2 kg
8.4インチ静電容量式マルチタッチディスプレイ
マウス・キーボード操作対応

■ 8.4インチ マルチタッチディスプレイ

高視認性の8.4インチマルチタッチディスプレイを搭載。フルキーボードによる操作にも対応し、快適なフィールド測定を実現します。

■ GPS位置情報・測定ログ記録機能

GPSによる位置情報取得と測定データのログ記録に対応。さらに10 MHz基準信号との同期にも対応し、広域ネットワークの測定や保守業務をサポートします。

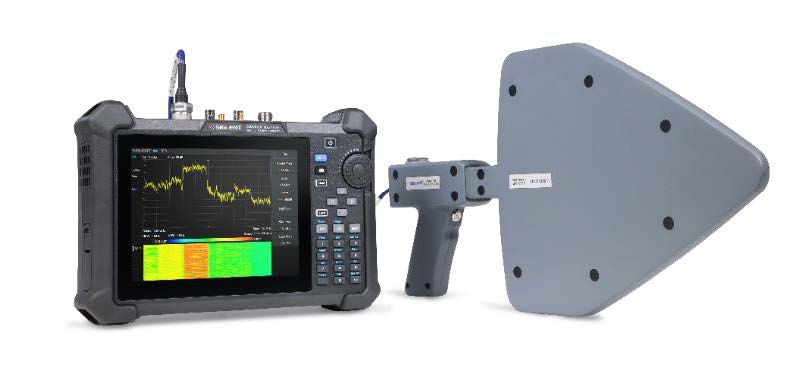

■ 指向性アンテナを用いた干渉源解析

指向性アンテナと組み合わせることで、不要電波や妨害波の発生位置を効率的に特定できます。

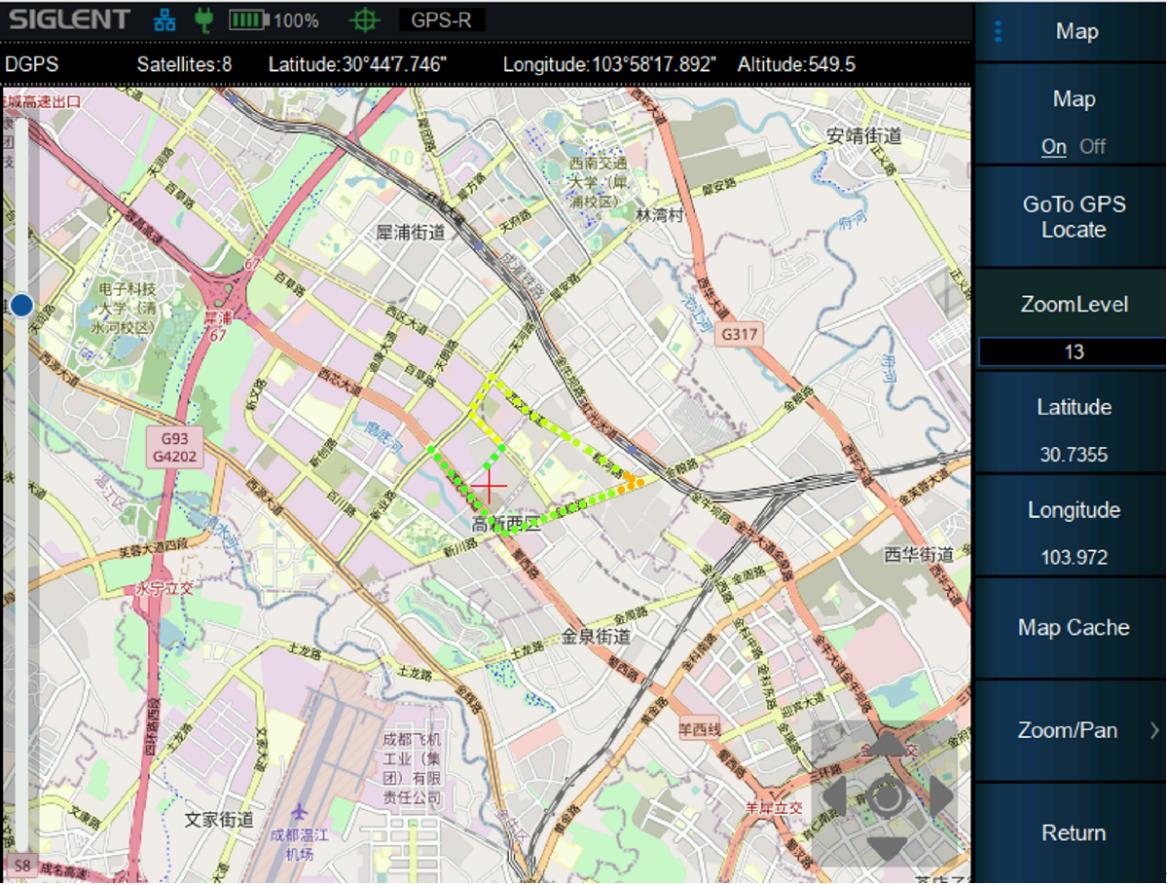

■ 屋内・屋外マップ表示とGPSログ機能

測定位置と電波状況を地図上に記録・表示できるため、エリア調査や無線ネットワーク評価を効率的に行えます。

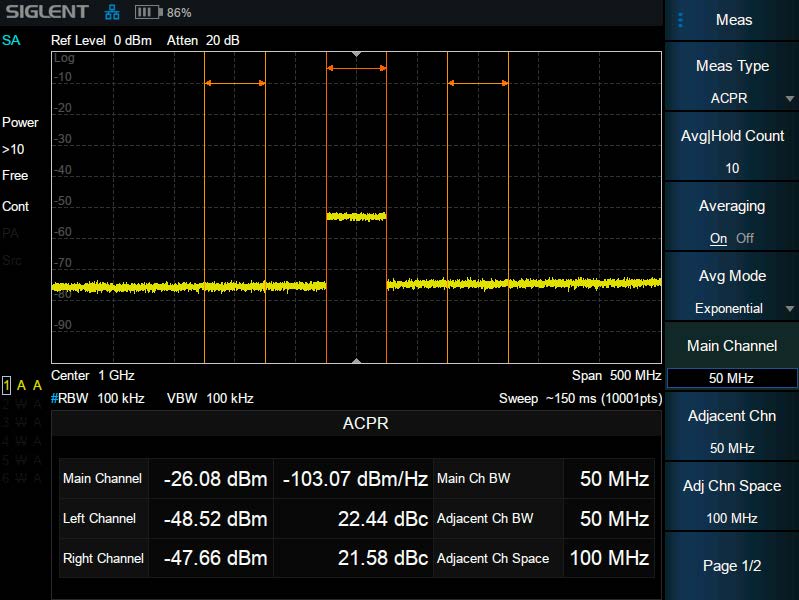

■ チャネル電力・ACPR測定

チャネル電力（CHP）および隣接チャネル電力比（ACPR）測定に対応し、無線送信機や基地局の性能評価に活用できます。

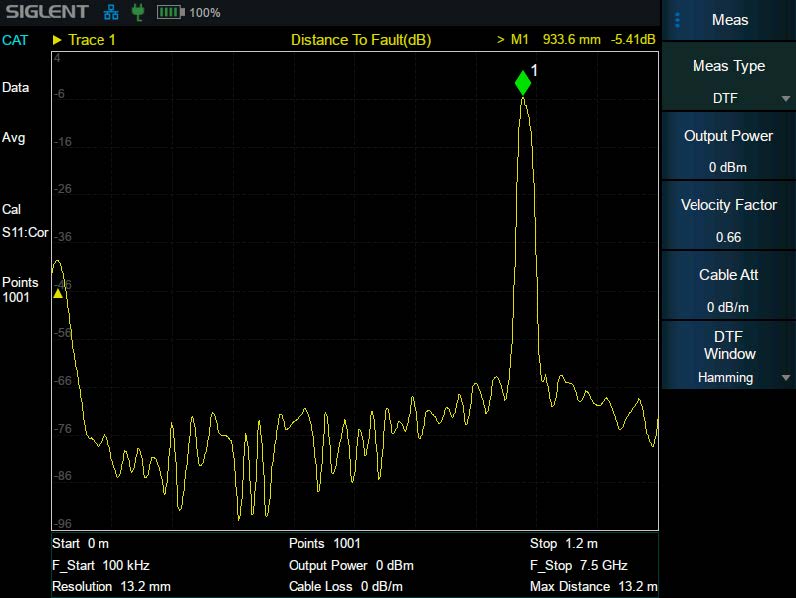

■ ケーブル・アンテナ測定

時間領域解析技術を利用し、ケーブルやアンテナシステムの特性評価および障害位置の特定を行います。

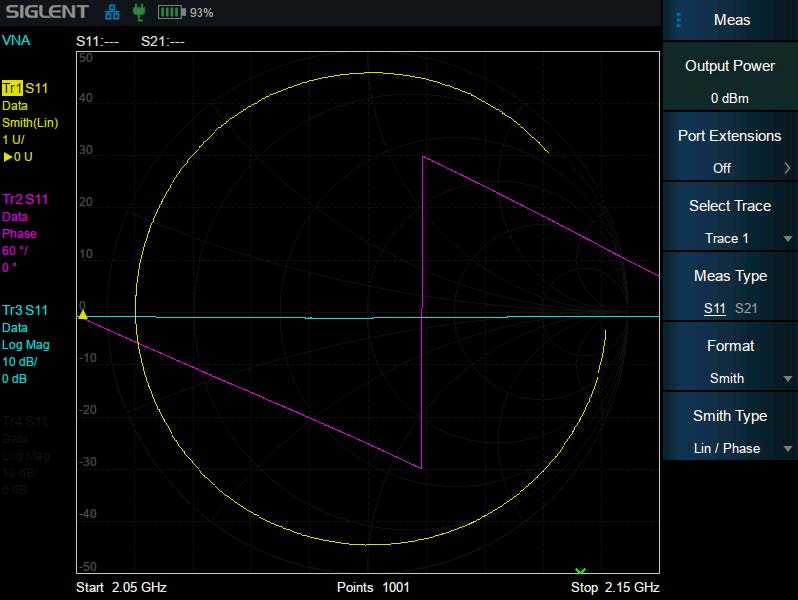

■ ベクトルネットワークアナライザ機能

S11およびS21測定に対応し、複数の測定フォーマットを重ねて表示できます。アンテナやフィルタ、ケーブルなどの高周波デバイス評価に最適です。

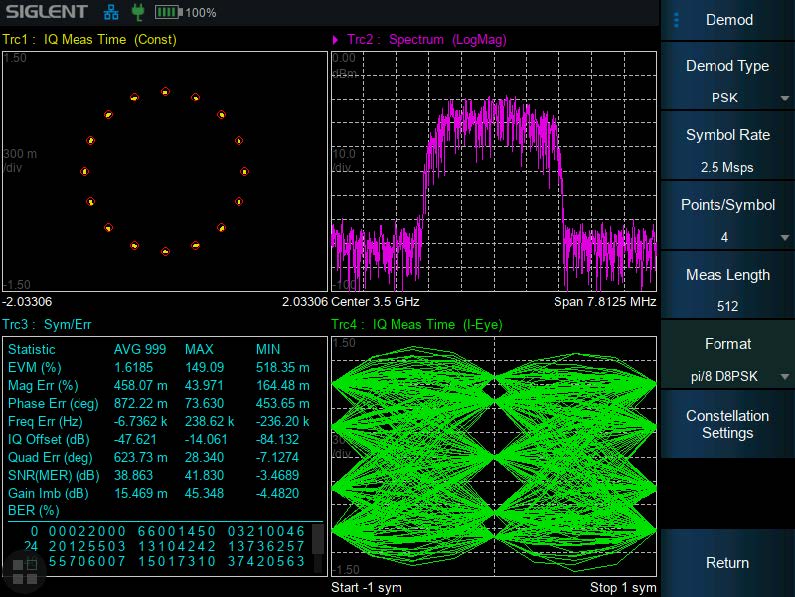

■ 変調解析機能

AM、FM、PMなどのアナログ変調解析に加え、ASK、FSK、PSK、MSK、QAMなどのデジタル変調解析に対応し、無線通信機器の信号品質評価を実現します。
