最大周波数26.5GHz、複雑なRFスペクトラムや信号解析にも対応SSA5000Aシリーズ

スペクトラム・アナライザ | SIGLENT（SSA5083A）の特徴

■ 製品概要

SIGLENT SSA5000Aシリーズは、複雑なRFスペクトラムおよび信号解析に対応する高性能スペクトラムアナライザです。
リアルタイムスペクトラム解析機能を搭載し、多次元表示や高度なトリガ機能により、チャネル電力測定、周波数ホッピング信号、チャネル干渉、不要波・妨害波の解析など、現代のRF測定におけるさまざまな課題に対応します。
放送設備の監視・評価、携帯電話基地局、IoT、無線LAN（WLAN）、Bluetooth関連設備の調査、研究開発、教育、製造、保守・メンテナンスなど、幅広いアプリケーションで活用できます。

■ 主な特長

周波数範囲：9 kHz～13.6 GHz／26.5 GHz
表示平均雑音レベル（DANL）：-165 dBm/Hz（代表値）
位相雑音：-105 dBc/Hz（1 GHz、10 kHzオフセット時、代表値）
解析帯域幅：25 MHz／40 MHz
100% POI：7.2 μs
ダイナミックレンジ：60 dB
Density表示、スペクトログラム、PvT（Power vs Time）表示に対応
チャネル電力（CHP）
隣接チャネル電力比（ACPR）
占有帯域幅（OBW）
高調波測定（Harmonic）
三次インターセプトポイント（TOI）測定
アナログ変調解析およびデジタル変調解析
Bluetooth変調解析
パルス測定機能
位相雑音解析機能
雑音指数（Noise Figure）測定機能
EMC／EMI測定機能
12.1インチ マルチタッチディスプレイ搭載
HDMI出力搭載
PCおよびモバイル端末からのWebブラウザリモートコントロールに対応
ファイル管理機能を搭載

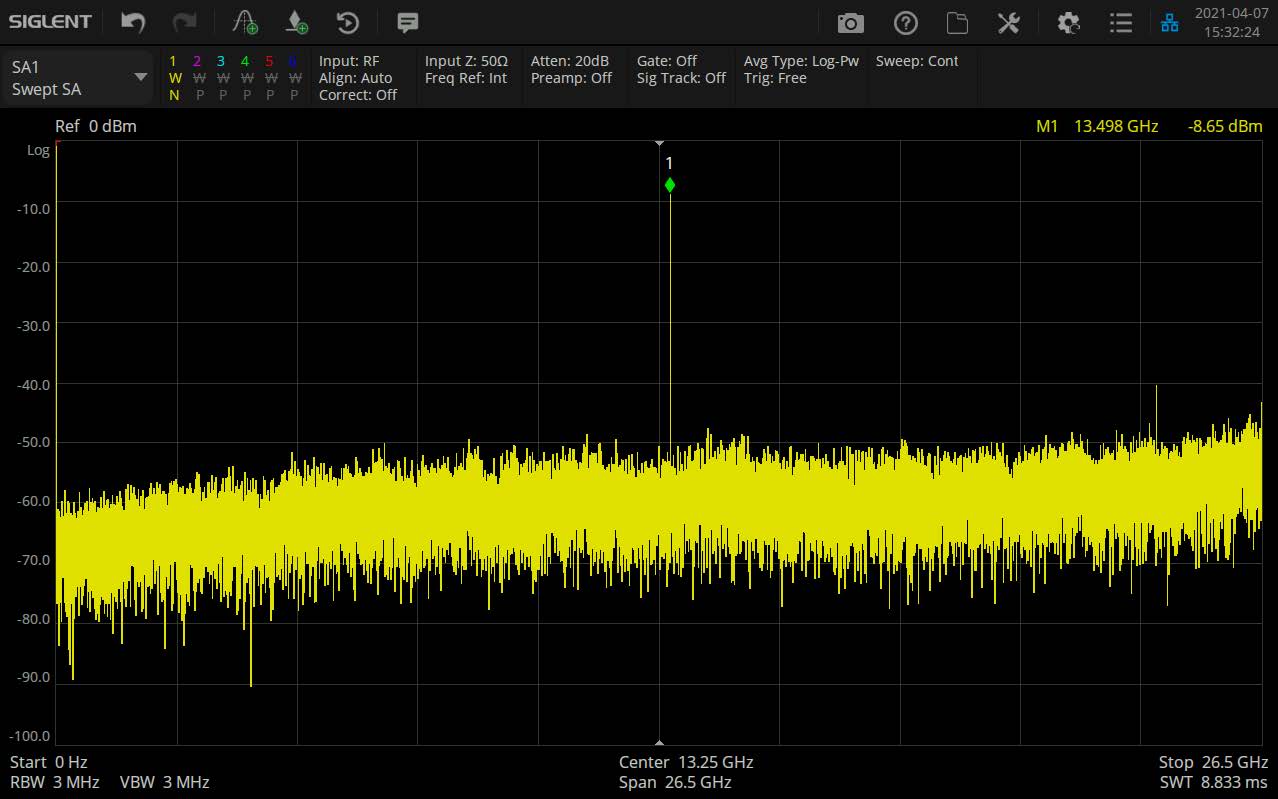

■ スペクトラムアナライザモード

多彩なRFスペクトラム測定および信号解析機能により、さまざまな無線信号の評価・解析に対応します。

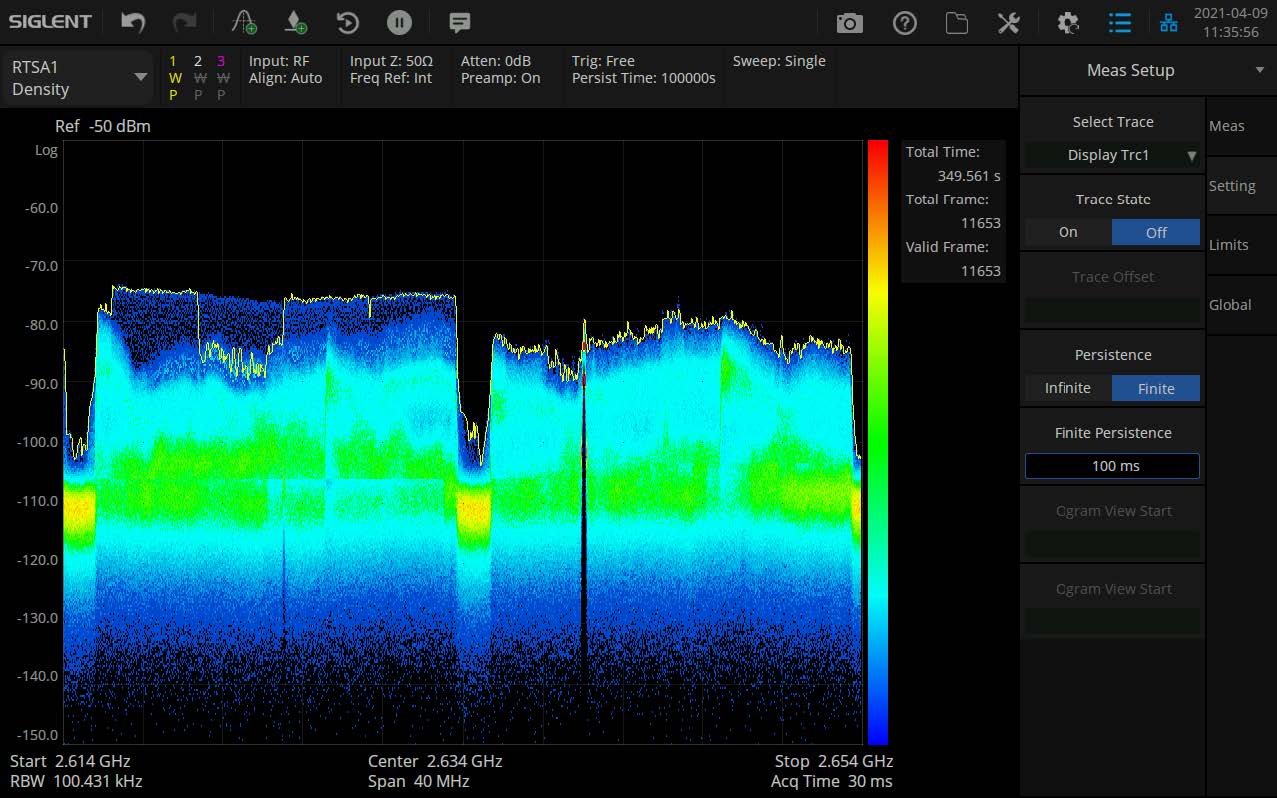

■ リアルタイム解析モード

Density表示、スペクトログラム、PvT表示などのマルチビュー機能により、複雑な信号をリアルタイムで可視化・監視できます。

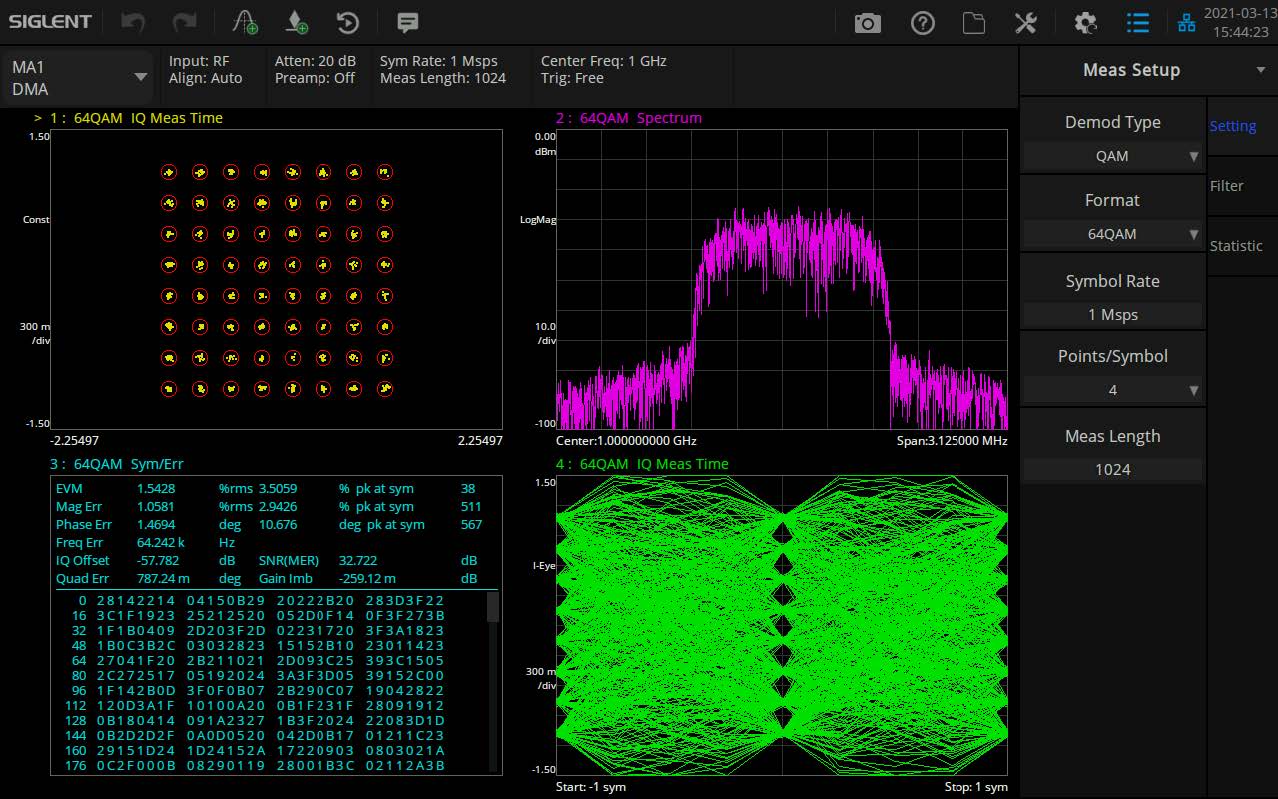

■ 変調解析モード

AM、FM、PMなどのアナログ変調解析に加え、ASK、FSK、PSK、MSK、QAMなどのデジタル変調解析に対応しています。

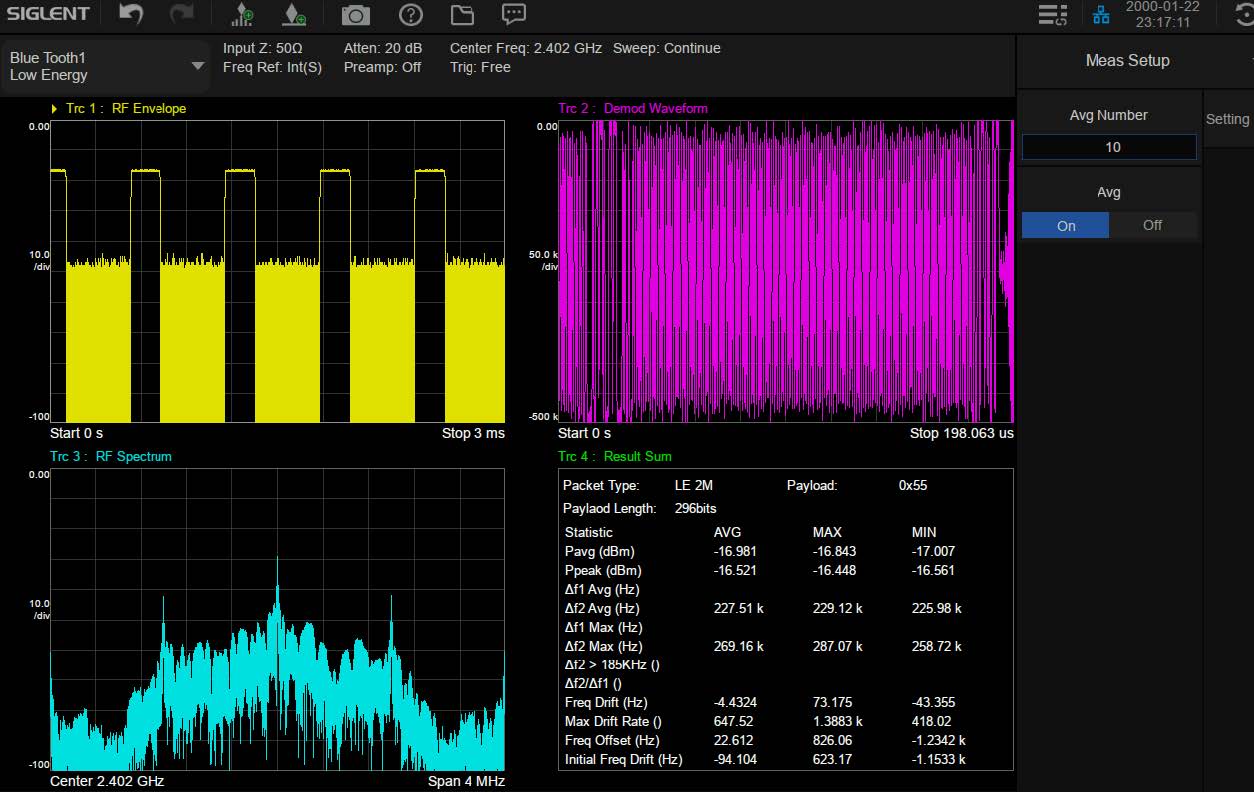

■ Bluetooth変調解析

Bluetooth Low Energy（BLE）、Basic Rate（BR）、Enhanced Data Rate（EDR）の各規格に対応した送信機評価を実現します。

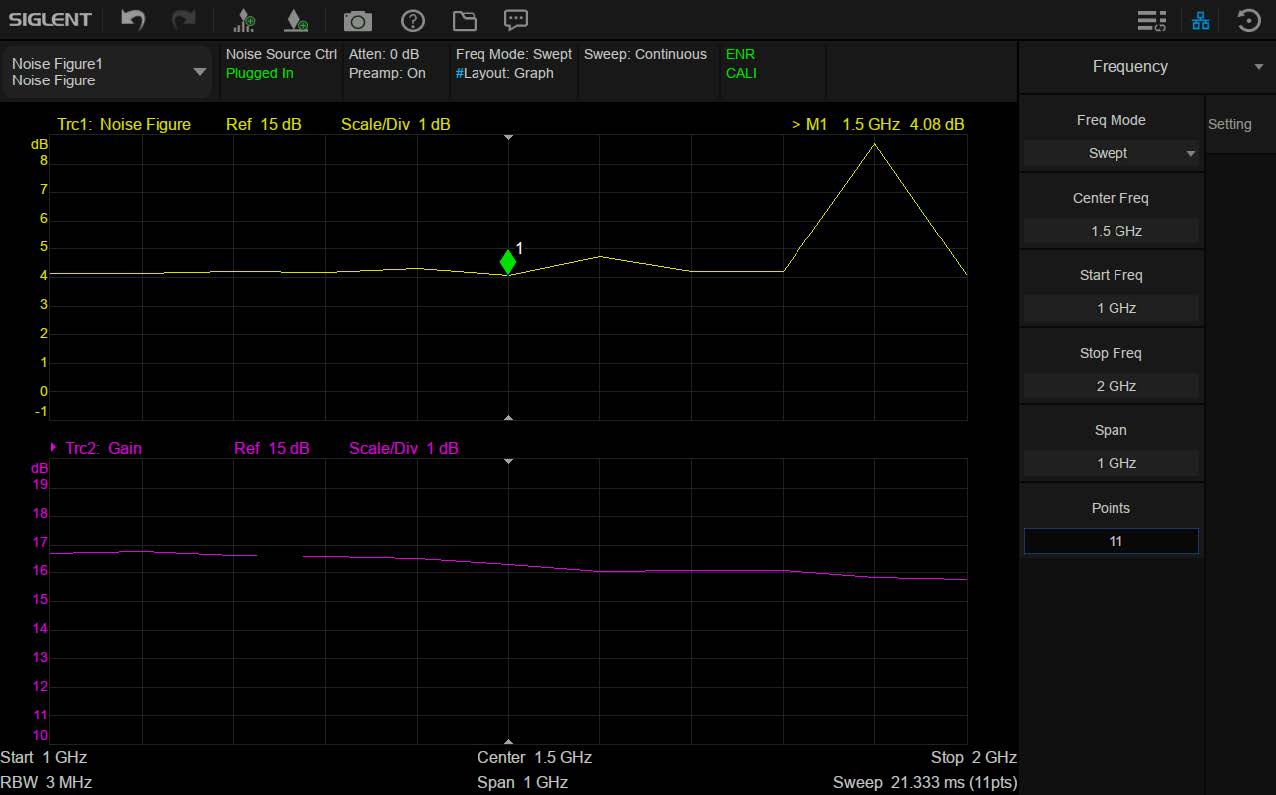

■ 雑音指数（Noise Figure）測定

アンプや周波数コンバータなどの高周波システムにおける雑音指数および利得を評価できます。

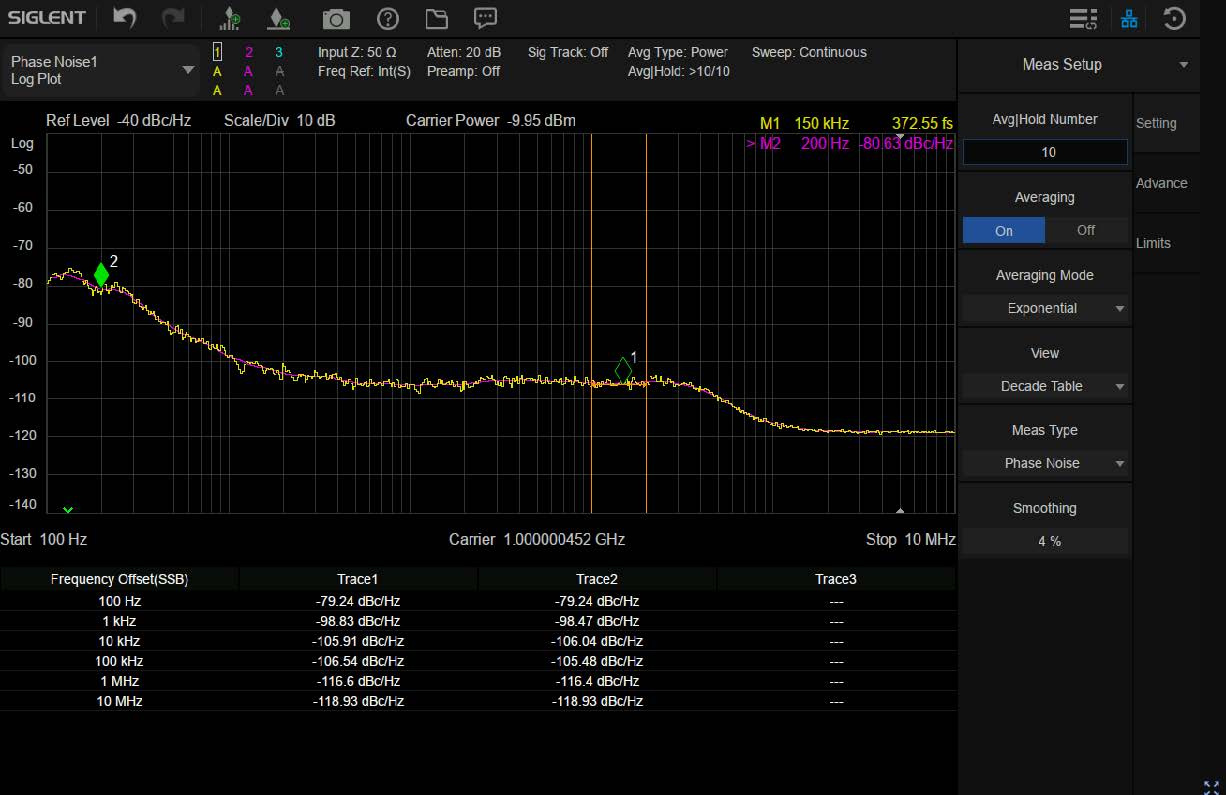

■ 位相雑音解析

片側帯域位相雑音（SSB Phase Noise）測定に加え、ジッタ解析などの高度な信号品質評価に対応します。

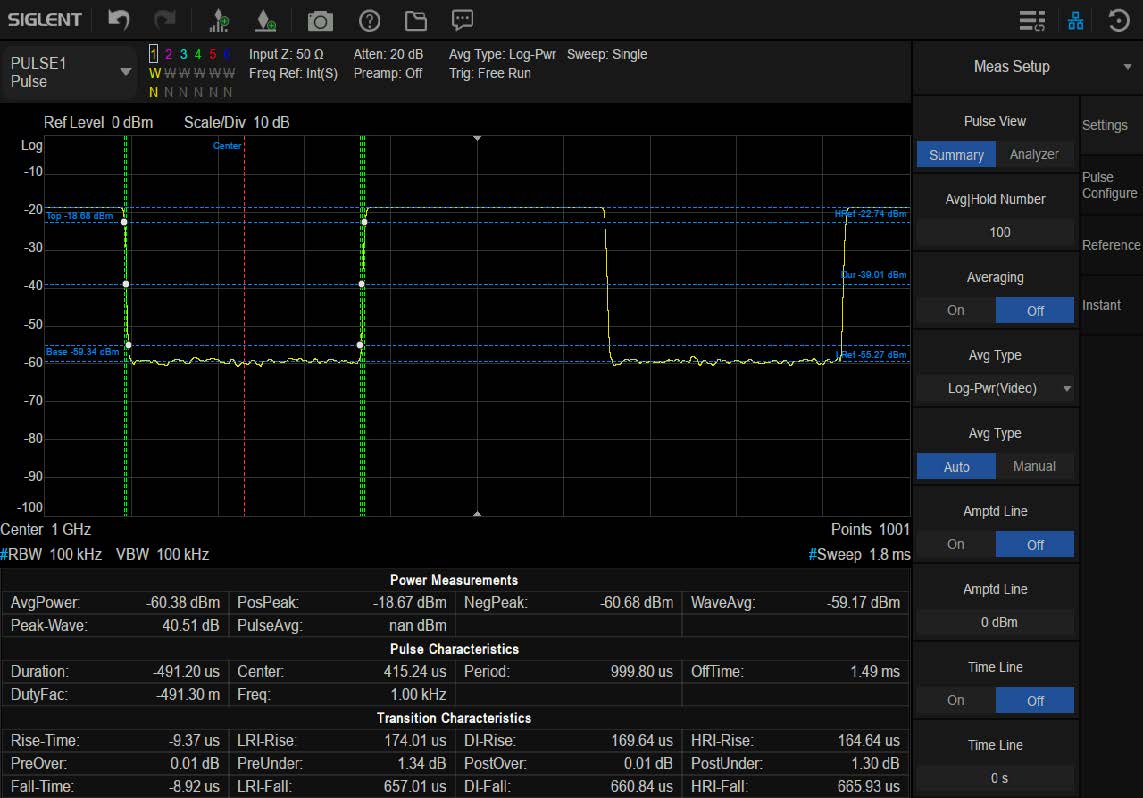

■ パルス測定解析

RFパルス信号の時間領域および周波数領域パラメータを測定し、レーダーやパルス通信システムの評価をサポートします。
