7.5GHz ベクトル·ネットワーク·アナライザ機能を搭載したスペクトラム・アナライザSVA1000Xシリーズ

スペクトラム・アナライザ │ SIGLENT（SVA1075X）の特徴

■ 製品概要

SIGLENT SVA1000Xシリーズは、RF信号解析およびネットワーク解析に対応した高性能スペクトラム・ベクトルネットワークアナライザです。
最大7.5 GHzまでの広い周波数レンジを備え、信頼性の高い自動測定機能と多彩な測定モードを提供します。標準機能としてスペクトラムアナライザおよびベクトルネットワークアナライザ機能を搭載し、オプションにより障害位置検出（DTF：Distance To Fault）機能やベクトル信号変調解析機能を追加できます。
放送設備の監視・評価、フィールド調査、Sパラメータ測定、アンテナ・ケーブル評価、アナログ／デジタル変調解析、EMIプリコンプライアンステスト、研究開発、教育、製造、保守・メンテナンスなど、幅広い用途に対応します。

■ 主な特長

スペクトラムアナライザ周波数範囲：9 kHz～7.5 GHz
ベクトルネットワークアナライザ周波数範囲：100 kHz～7.5 GHz
表示平均雑音レベル（DANL）：-165 dBm/Hz（代表値）
位相雑音：-98 dBc/Hz以下（1 GHz、10 kHzオフセット時、代表値）
振幅測定確度：±0.7 dB以下（代表値）
最小分解能帯域幅（RBW）：1 Hz
プリアンプ標準搭載
トラッキングジェネレータ標準搭載
障害位置検出機能（DTF：Distance To Fault）（オプション）
アナログ／デジタル変調解析機能（オプション）
EMI測定機能（オプション）
高度な測定機能キット（AMK）（オプション）
10.1インチ静電容量式マルチタッチディスプレイ搭載
マウスおよびキーボード操作に対応
Webブラウザによるリモートコントロールに対応
PCおよびモバイル端末からのリモートアクセスが可能
ファイル管理機能を搭載

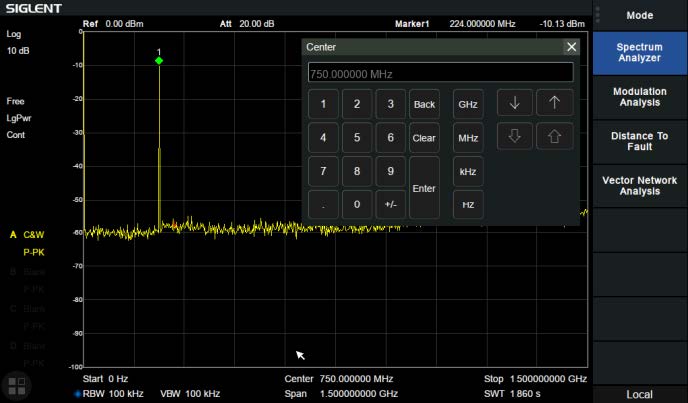

■ 10.1インチ マルチタッチディスプレイ

高精細な10.1インチマルチタッチディスプレイを搭載。直感的な操作性と優れた視認性により、効率的な測定環境を実現します。

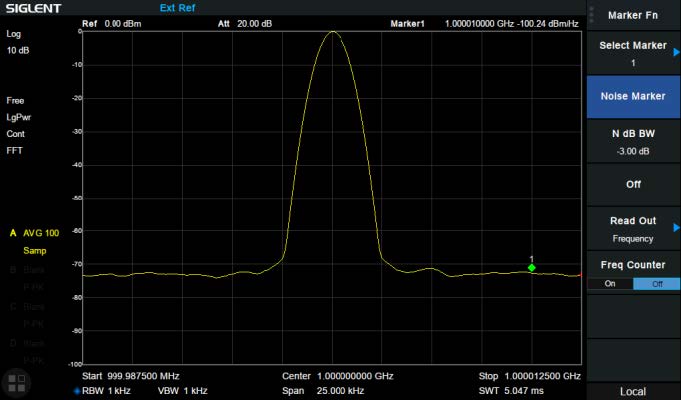

■ 優れた位相雑音性能

1 GHz、10 kHzオフセット時に-98 dBc/Hz以下の低位相雑音を実現し、高精度なRF信号解析に対応します。

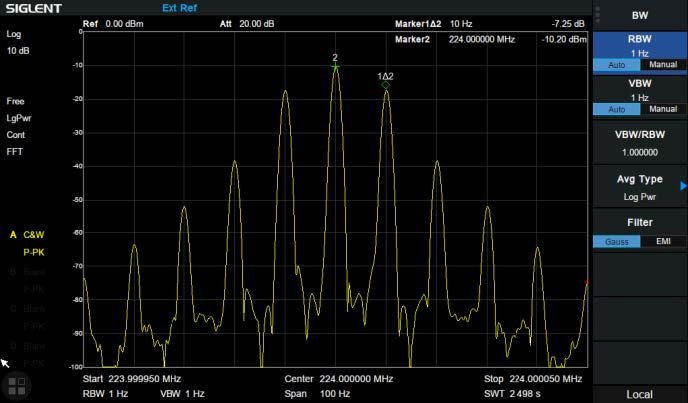

■ 最小RBW 1 Hz

1 Hzの高分解能RBWにより、隣接する信号の分離や微弱信号の測定を高精度に行えます。

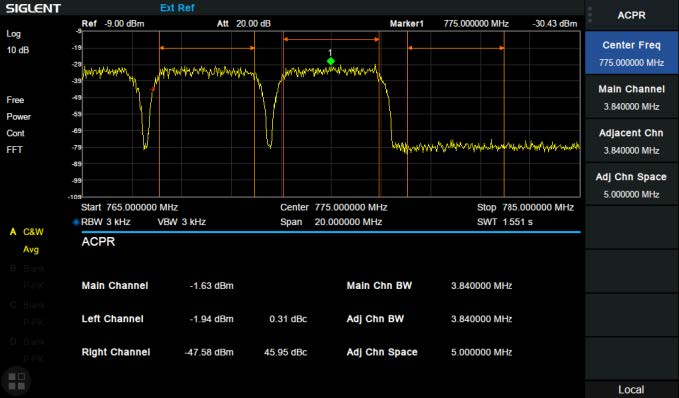

■ ACPR測定

ACPR（隣接チャネル電力比）の測定に対応し、無線通信機器の性能評価を効率的に実施できます。

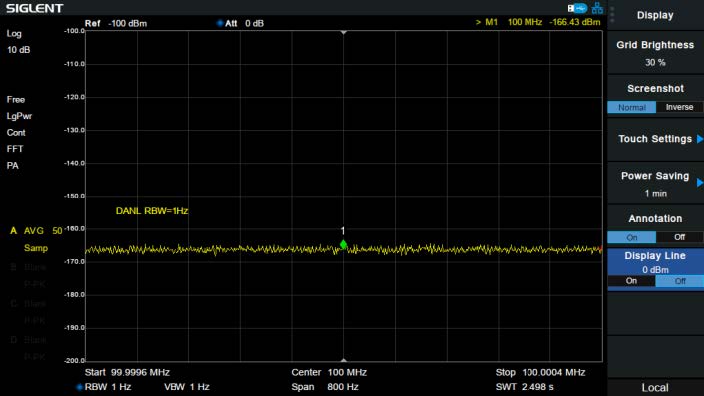

■ 表示平均雑音レベル（DANL） -165 dBm/Hz

優れた受信感度により、微弱な信号を高いS/N比で観測できます。

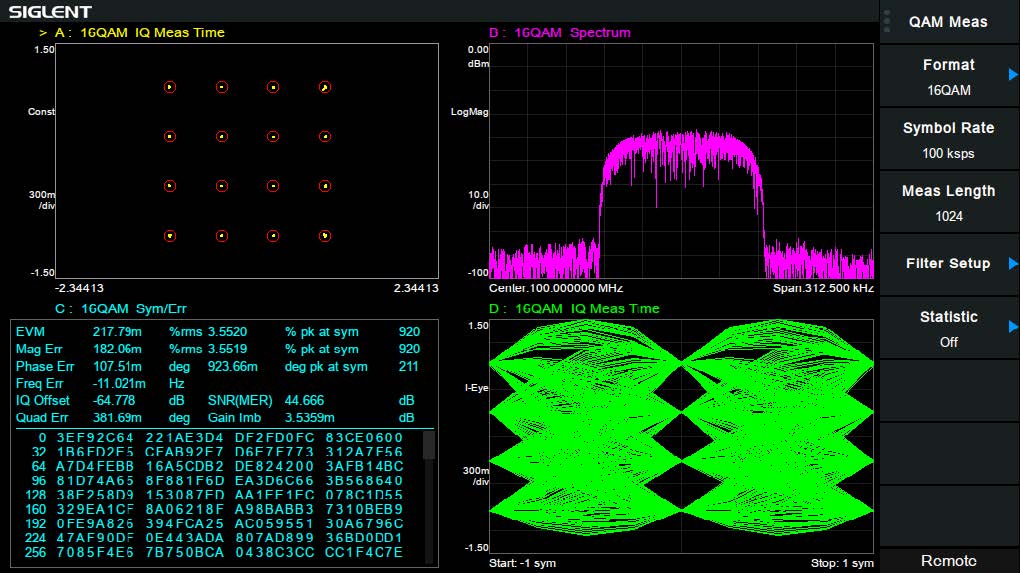

■ 変調解析機能

AM、FM、PMをはじめ、ASK、FSK、PSK、MSK、QAMなどのデジタル変調信号解析に対応しています。ベクトル信号解析およびEVM（Error Vector Magnitude）評価機能により、変調品質を詳細に評価できます。

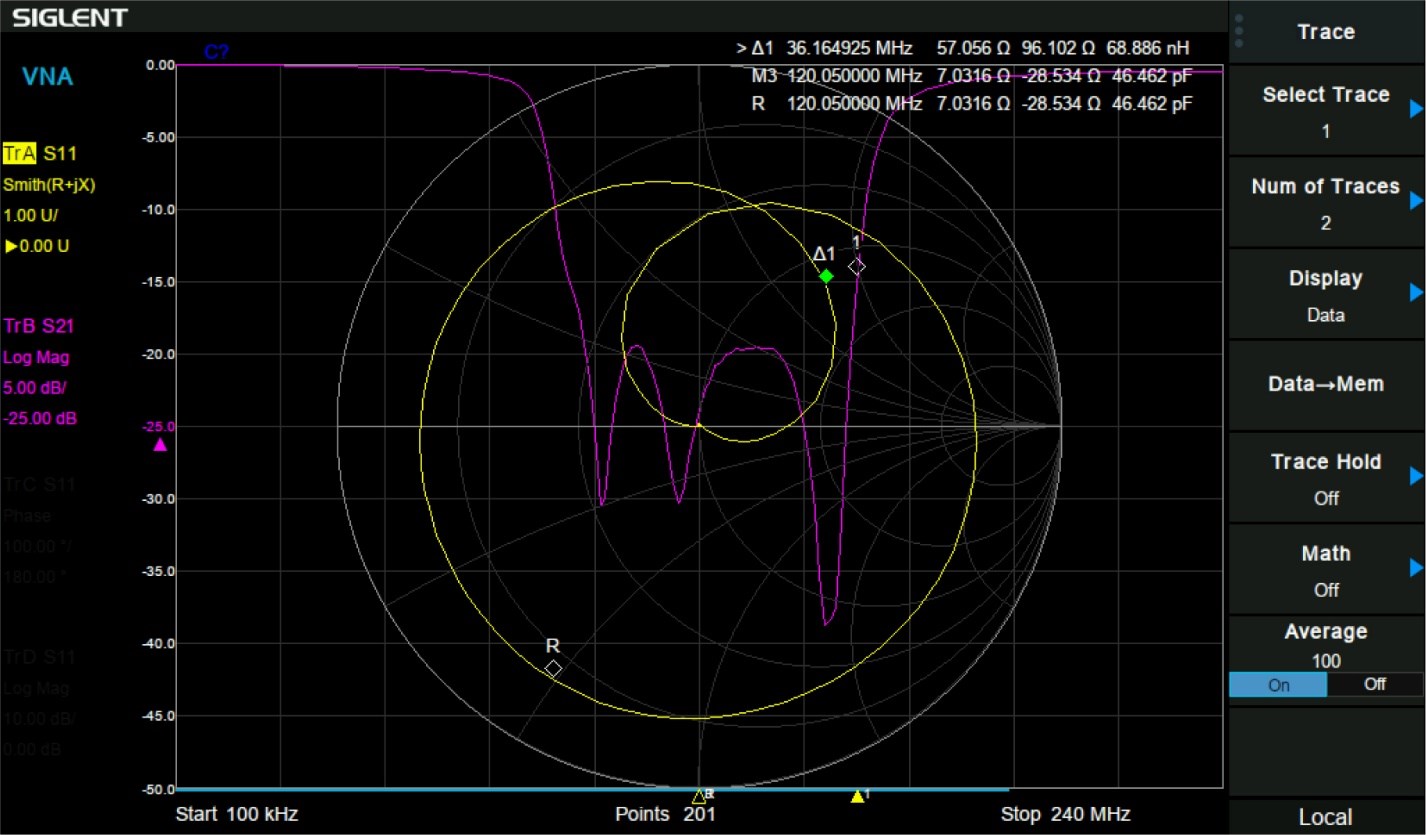

■ ベクトルネットワークアナライザモード

100 kHz～7.5 GHzの周波数範囲で、S11およびS21のベクトル測定に対応しています。複数の測定フォーマットを重ねて表示できるため、デバイス特性を効率的に評価できます。

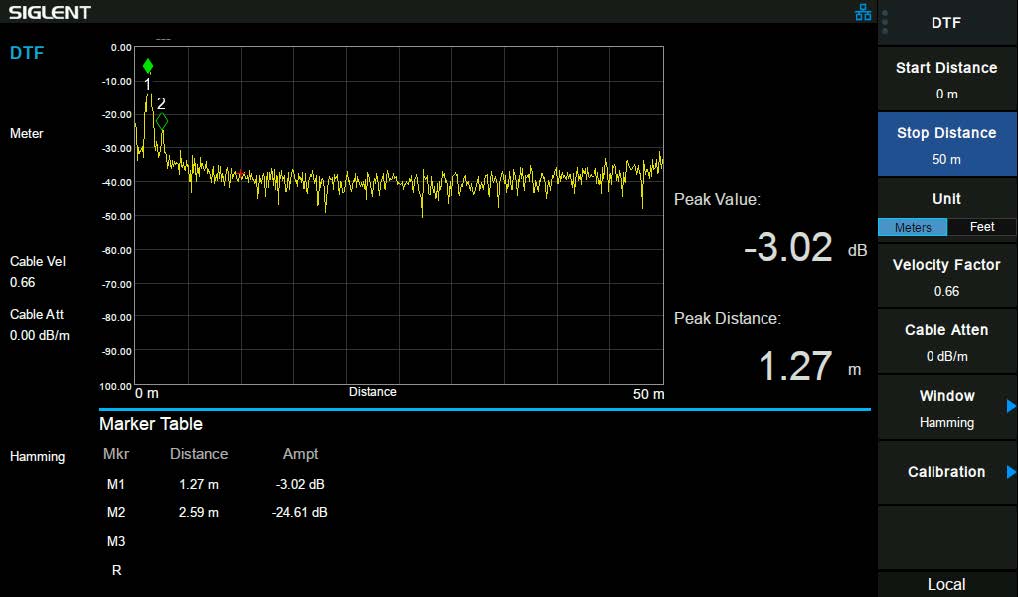

■ DTF（Distance To Fault）モード

時間領域解析技術を用いて、ケーブルやアンテナシステムの障害位置を特定します。給電系統の点検や保守作業の効率化に貢献します。

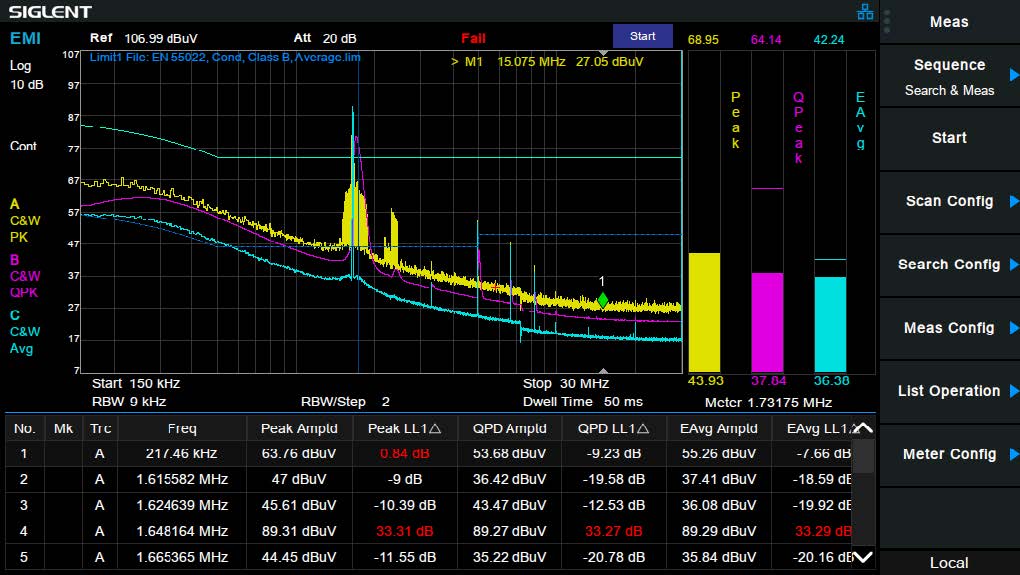

■ EMI測定機能

CISPR 16-1-1準拠のEMIフィルタ、準尖頭値（Quasi-Peak）検波器、および各種規格のリミットラインを搭載し、EMIプリコンプライアンステストを効率的に実施できます。
