7.5GHz リアルタイム・スペクトラム・アナライザ機能、ネットワーク・アナライザ機能を搭載したスペクトラム・アナライザSSA3000X-Rシリーズ

スペクトラム・アナライザ │ SIGLENT（SSA3075X-R）の特徴

■ 製品概要

SIGLENT SSA3000X-Rシリーズは、複雑化するRF信号のスペクトラム解析、信号解析、およびネットワーク解析に対応した高性能リアルタイムスペクトラムアナライザです。
最大40 MHzのリアルタイム解析帯域幅と、7.2 μsの100% POI（Probability of Intercept）を実現し、周波数ホッピング信号やチャネル干渉、不要波・妨害波の解析、アナログ／デジタル変調解析、EMIプリコンプライアンステストなど、現代のRF測定課題に対応します。
また、1パス2ポートのベクトルネットワークアナライザ機能と障害位置検出（DTF：Distance To Fault）機能を搭載し、Sパラメータ測定やアンテナ・ケーブル評価にも対応しています。
放送設備の監視・評価、セルラー基地局、IoT、無線LAN（WLAN）、Bluetooth、フィールド調査、研究開発、教育、製造、保守・メンテナンスなど、幅広い用途で活用できます。

■ 主な特長

スペクトラムアナライザ：9 kHz～7.5 GHz
ベクトルネットワークアナライザ：100 kHz～7.5 GHz
表示平均雑音レベル（DANL）：-165 dBm/Hz（代表値）
位相雑音：-98 dBc/Hz以下（1 GHz、10 kHzオフセット時、代表値）
振幅測定確度：±0.7 dB以下（代表値）
最小分解能帯域幅（RBW）：1 Hz
プリアンプおよびトラッキングジェネレータを標準搭載
最大40 MHzリアルタイム解析帯域幅（オプション）
100% POI：7.2 μs
ダイナミックレンジ：60 dB
密度表示（Density）、スペクトログラム（Spectrogram）、PvT（Power vs Time）、3D表示に対応
障害位置検出機能（DTF：Distance To Fault）
高度な測定機能キット（オプション）
変調解析機能（オプション）
EMI測定機能（オプション）
10.1インチ マルチタッチディスプレイ搭載
マウスおよびキーボード操作に対応
PCやモバイル端末からのWebブラウザによるリモートコントロールに対応
ファイル管理機能を搭載

■ 10.1インチ マルチタッチディスプレイ

高精細な10.1インチマルチタッチディスプレイを搭載。直感的な操作性と優れた視認性により、効率的な測定環境を実現します。

■ 優れた位相雑音性能

1 GHz、10 kHzオフセット時に-98 dBc/Hz以下の低位相雑音を実現し、高精度なRF信号解析に対応します。

■ 最小RBW 1 Hz

1 Hzの高分解能RBWにより、隣接する信号の分離や微弱信号の測定を高精度に行えます。

■ ACPR測定

ACPR（隣接チャネル電力比）の測定に対応し、無線通信機器の性能評価を効率的に実施できます。

■ 表示平均雑音レベル（DANL） -165 dBm/Hz

優れた受信感度により、微弱な信号を高いS/N比で観測できます。

■ スペクトラムモニタ機能

周波数スペクトラムを継続的に監視し、信号変化や異常信号の検出に役立ちます。

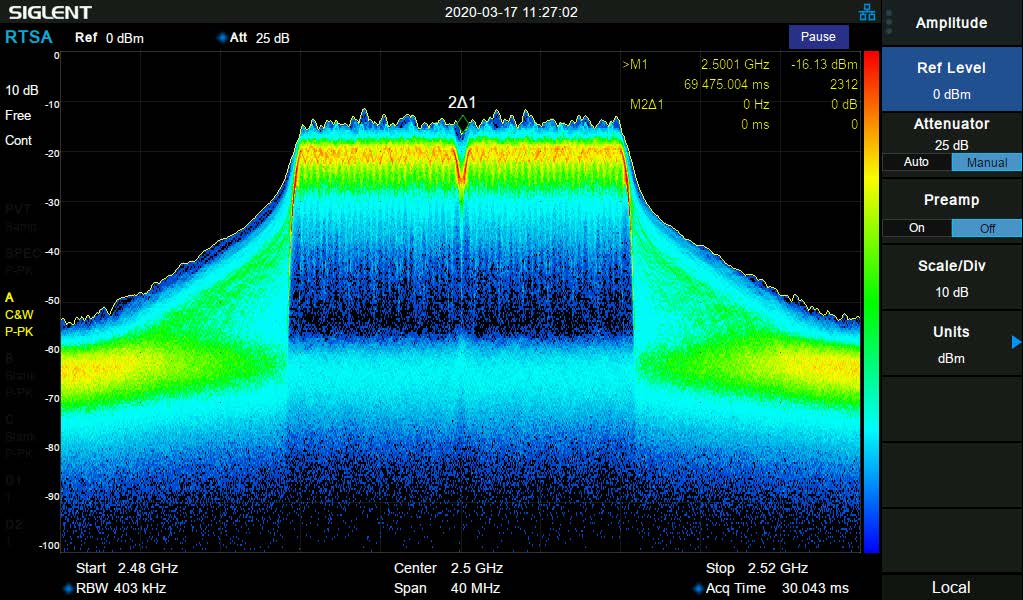

■ リアルタイム解析モード

Density表示、3D表示、スペクトログラム、PvT（Power vs Time）表示に対応し、複雑なRF信号を多角的に可視化します。さらにマルチビュー機能により、複数の解析結果を同時に表示し、信号の時間変化や発生頻度を効率的に監視できます。

■ 変調解析機能

AM、FM、PMをはじめ、ASK、FSK、PSK、MSK、QAMなどのデジタル変調信号解析に対応しています。ベクトル信号解析およびEVM（Error Vector Magnitude）評価機能により、変調品質を詳細に評価できます。

■ ベクトルネットワークアナライザモード

100 kHz～7.5 GHzの周波数範囲で、S11およびS21のベクトル測定に対応しています。複数の測定フォーマットを重ねて表示できるため、デバイス特性を効率的に評価できます。

■ DTF（Distance To Fault）モード

時間領域解析技術を用いて、ケーブルやアンテナシステムの障害位置を特定します。給電系統の点検や保守作業の効率化に貢献します。

■ EMI測定機能

CISPR 16-1-1準拠のEMIフィルタ、準尖頭値（Quasi-Peak）検波器、および各種規格のリミットラインを搭載し、EMIプリコンプライアンステストを効率的に実施できます。
