1.5GHz 高機能スペクトラム・アナライザSSA3000X Plusシリーズ

スペクトラム・アナライザ │ SIGLENT（SSA3015X Plus）の特徴

■ 製品概要

SIGLENT SSA3000X Plusシリーズは、RFスペクトラム解析および信号解析に対応した高性能スペクトラムアナライザです。最大7.5 GHzまでの周波数レンジを備え、高信頼な自動測定機能と多彩な解析機能を提供します。
標準機能としてスペクトラムアナライザ機能を搭載し、オプションによりRF電力測定、ベクトル信号変調解析、反射測定、EMI測定機能を追加できます。
放送設備の監視・評価、サイトサーベイ、Sパラメータ測定、アナログ／デジタル変調解析、EMIプリコンプライアンステスト、研究開発、教育、製造、保守・メンテナンスなど、幅広いアプリケーションに対応します。

■ 主な特長

周波数範囲：9 kHz～7.5 GHz
表示平均雑音レベル（DANL）：-165 dBm/Hz（代表値）
位相雑音：-98 dBc/Hz以下（1 GHz、10 kHzオフセット、代表値）
振幅測定確度：±0.7 dB以下（代表値）
最小分解能帯域幅（RBW）：1 Hz
プリアンプ標準搭載
トラッキングジェネレータ標準搭載
アナログ／デジタル変調解析機能（オプション）
反射測定キット（オプション）
EMI測定機能（オプション）
高度な測定機能キット（オプション）
10.1インチ静電容量式マルチタッチディスプレイ搭載
マウスおよびキーボード操作に対応
PCやモバイル端末からのWebブラウザによるリモートコントロールに対応
ファイル管理機能を搭載

■ 10.1インチ マルチタッチディスプレイ

高精細な10.1インチマルチタッチディスプレイを搭載。直感的な操作性と優れた視認性により、効率的な測定環境を実現します。

■ 優れた位相雑音性能

1 GHz、10 kHzオフセット時に-98 dBc/Hz以下の低位相雑音を実現し、高精度なRF信号解析に対応します。

■ 最小RBW 1 Hz

1 Hzの高分解能RBWにより、隣接する信号の分離や微弱信号の測定を高精度に行えます。

■ ACPR測定

（高度な測定機能キット：AMK-SSA3000X）
ACPR（隣接チャネル電力比）の測定に対応し、無線通信機器の性能評価を効率的に実施できます。

■ 表示平均雑音レベル（DANL） -165 dBm/Hz

優れた受信感度により、微弱な信号を高いS/N比で観測できます。

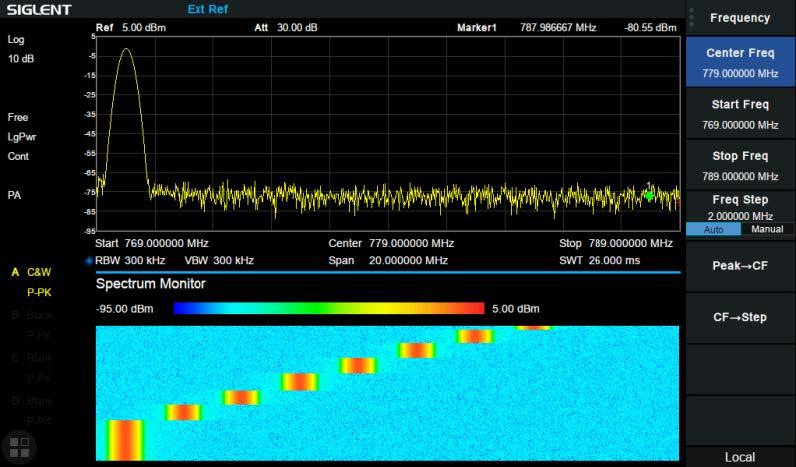

■ スペクトラムモニタ機能

（高度な測定機能キット：AMK-SSA3000X）
周波数スペクトラムを継続的に監視し、信号変化や異常信号の検出に役立ちます。

■ 変調解析機能

AM、FM、PMをはじめ、ASK、FSK、PSK、MSK、QAMなどのデジタル変調信号解析に対応しています。ベクトル信号解析およびEVM（Error Vector Magnitude）評価機能により、変調品質を詳細に評価できます。

■ EMI測定機能

CISPR 16-1-1準拠のEMIフィルタ、準尖頭値（Quasi-Peak）検波器、および各種規格のリミットラインを搭載し、EMIプリコンプライアンステストを効率的に実施できます。

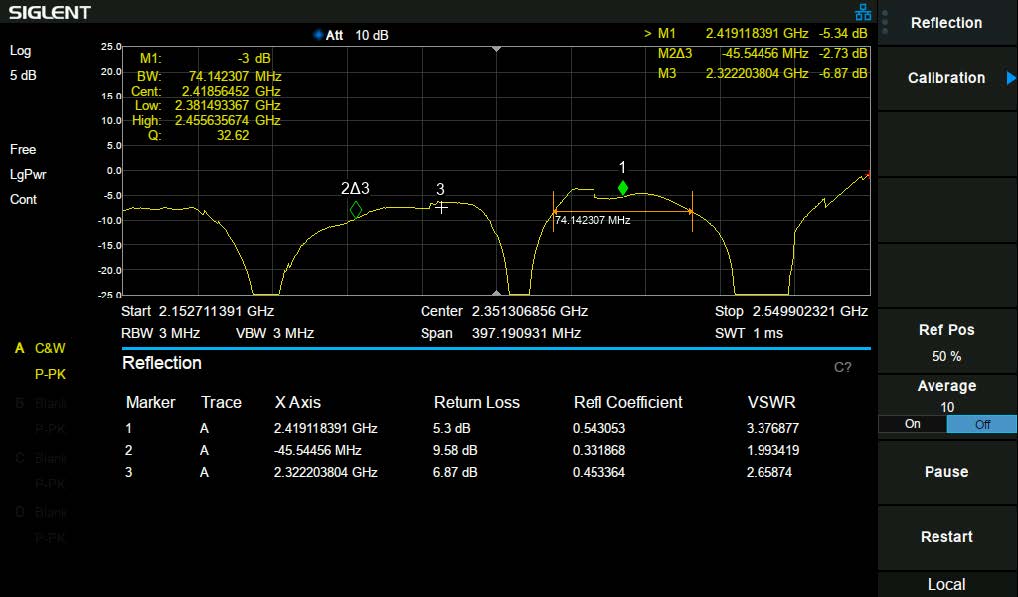

■ 反射測定機能

外部反射ブリッジまたは方向性結合器を使用することで、VSWRおよびリターンロス測定を実現します。さらにQ値の演算にも対応し、アンテナや高周波部品の評価に活用できます。
