3.2GHz エントリー・クラスのスペクトラム・アナライザSSA3000Xシリーズ

スペクトラム・アナライザ │ SIGLENT（SSA3032X）の特徴

■ コストパフォーマンスに優れた高性能スペクトラムアナライザ

SSA3000Xシリーズは、軽量・小型でユーザーフレンドリーなインターフェース、明るく視認性の高いディスプレイ、高い性能と信頼性を備えた自動測定、その他豊富な機能を搭載しています。研究開発や教育、生産、保守、プリコンプライアンステストといった用途に適しています。

· 帯域幅 9 kHz ~ 2.1/3.2 GHz、最小分解能帯域幅 1 Hz
· 表示平均ノイズレベル < -161 dBm/Hz、全振幅確度 < 0.7 dB
· プリアンプ、リモートコントロール機能の命令セット、PCソフトウェア「EasySpectrum」を標準搭載
· 無償のトラッキングジェネレータ、伝送特性、VSWR測定、信号電力測定、EMIプリコンプライアンステストに対応しています。

■ 低価格のEMIプリコンプライアンス・ソリューション

EMI診断やEMIプリコンプライアンステスト用の豊富な機能と周辺機器をサポートしています。

· テスト補償補正、プローブ、アンテナ、LISN、ケーブルの周波数特性補正
· EMI国際規格のリミットテンプレートやユーザー定義のリミットライン設定に対応
· CISPR 16に準拠したEMIフィルタと測定時間の設定に対応した準尖頭値検出器を搭載

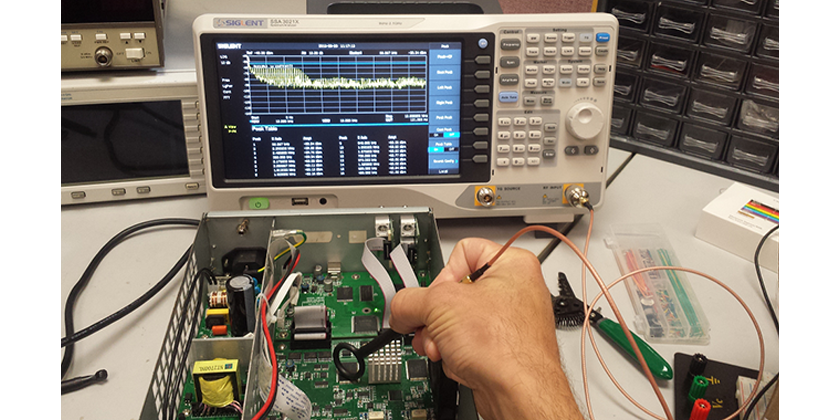

· 放射線やケーブル、PCBといった干渉源の発見に有効なSRF5030T近接界プローブセット
· 単相デバイスの伝導妨害電圧測定用の人工電力ネットワークSEM5040Aを提供
· PCソフトウェア「EasySpectrum」によるEMIプリコンプライアンステストの自動化プロセスの完全サポート
· PCソフトウェアは、全工程のファイル構成もサポートしており、プロジェクト管理に役立ちます。

■ SWR＆伝送特性測定

SSA3000Xシリーズはネットワークアナライザとしても使用可能です。
· トラッキングジェネレータを使用して、フィルタの伝送特性やケーブルの挿入損失を測定することができます。
· トラッキングソースと外付けの方向性結合器（RB3X25）により、アンテナやケーブルのVSWR、リターンロスの測定を実現します。

■ 豊富な電力測定

多様な無線通信信号の電力測定に対応しています。

· CHP, チャンネル電力
· ACPR, 隣接チャンネル電力比
· OBW, 占有帯域幅
· T-Power, タイムドメインパワー
· TOI, 第3次インターセプト
· スペクトラムモニタ

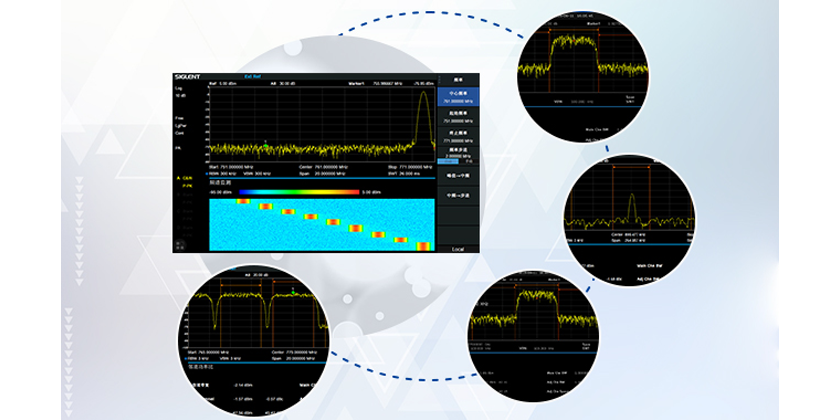

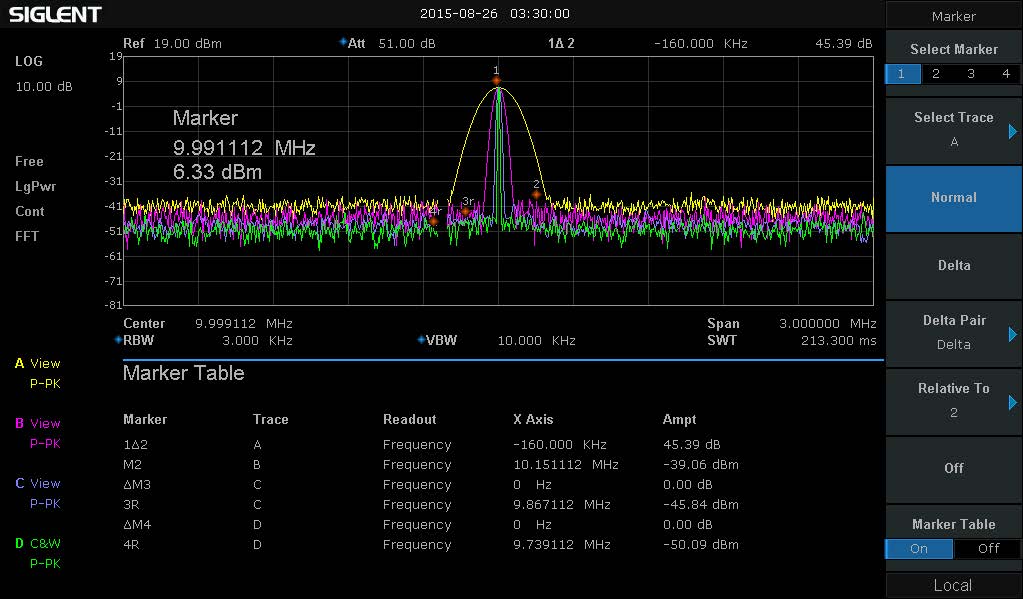

■ 操作しやすいユーザーインターフェース

4本の独立したトレースとカーソル機能に対応し、効率的な信号解析を実現します。

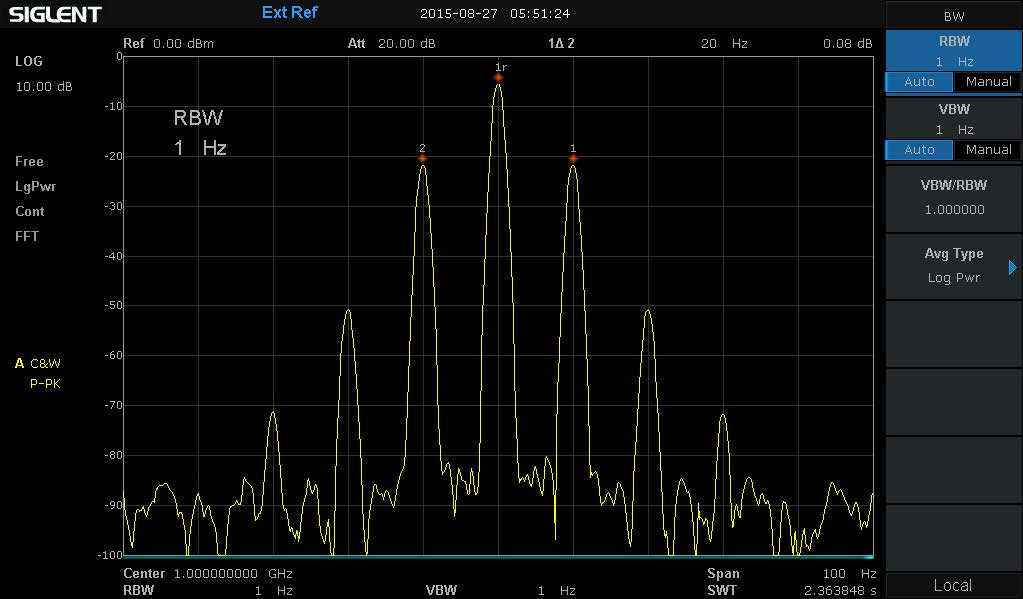

■ 最小分解能帯域幅（RBW）1 Hz

1 Hzの高分解能RBWにより、微弱信号や近接した信号を高精度に解析できます。

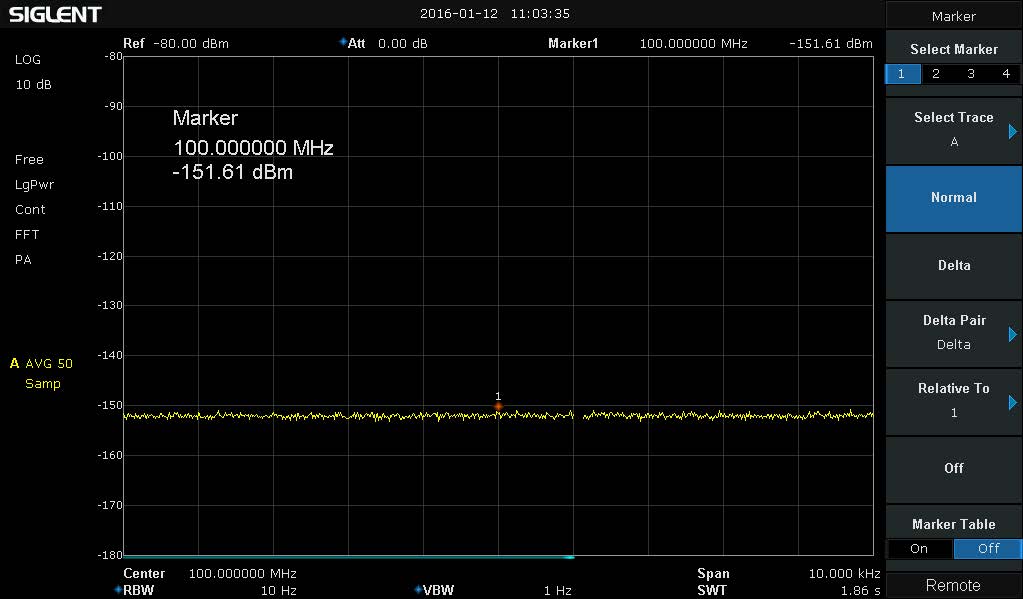

■ 表示平均雑音レベル（DANL）-151 dBm

（RBW = 10 Hz）
優れたノイズ特性により、微弱な信号も確実に測定できます。

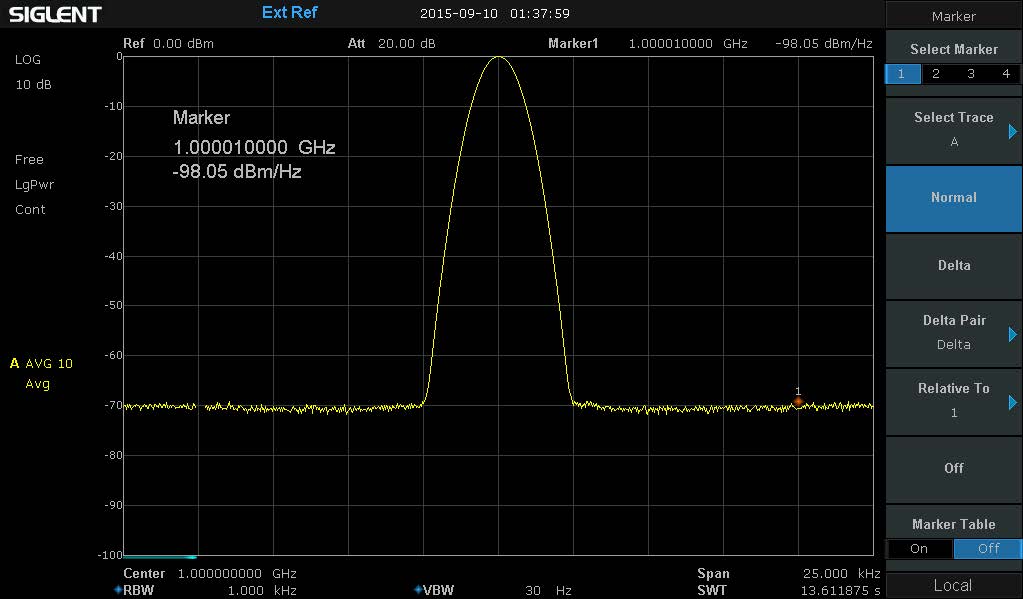

■ 位相雑音 -98 dBc/Hz

（1 GHz、オフセット10 kHz）
低位相雑音性能により、高精度なRF測定を実現します。

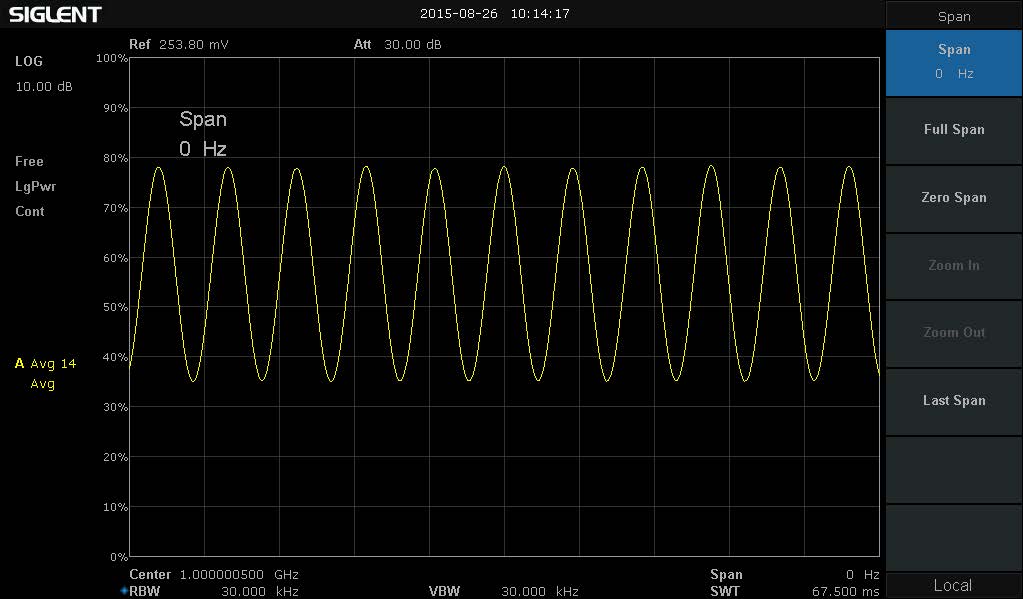

■ ゼロスパンおよび復調機能

ゼロスパン測定と各種復調機能により、時間軸での信号解析が可能です。

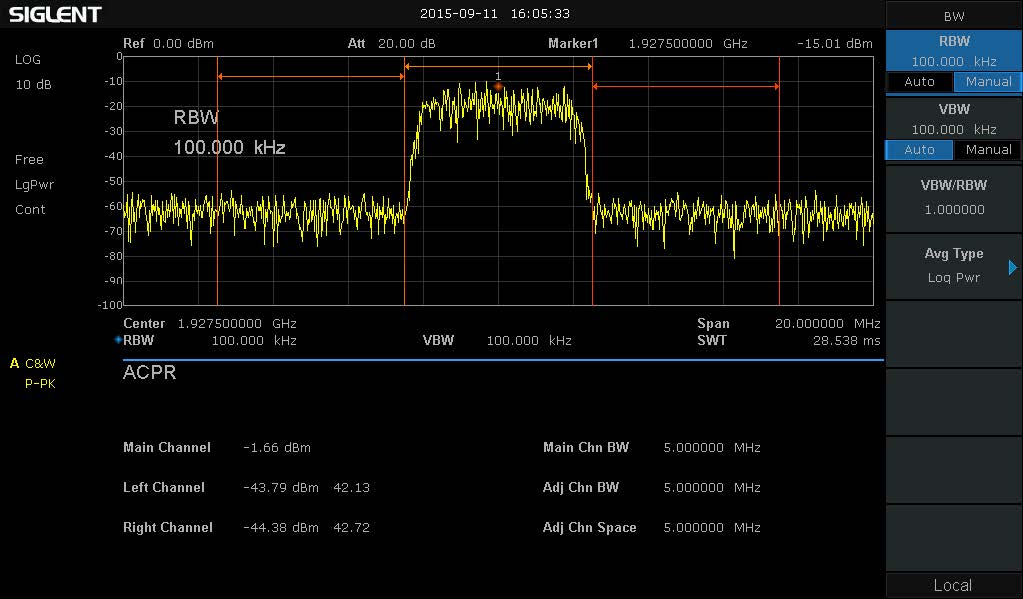

■ 高度な測定機能キット

（AMK-SSA3000X）
ACPR（隣接チャネル電力比）などの高度な測定機能を画面上で実行できます。

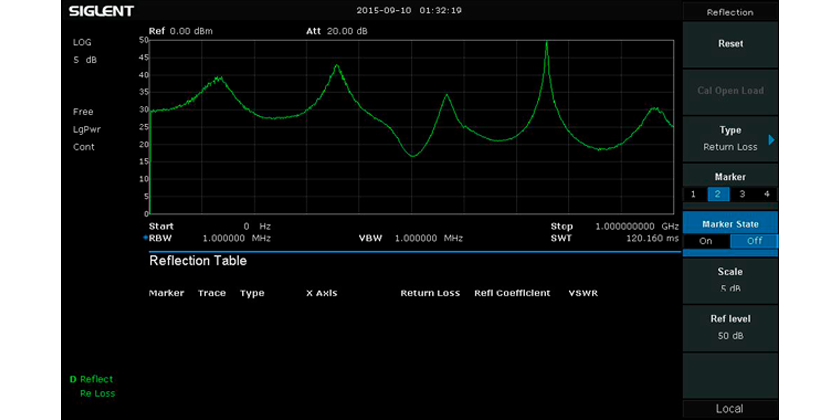

■ VSWR／リターンロス測定

（反射測定オプション SSA3000-REFL）
反射測定オプションにより、VSWRおよびリターンロスを画面上で直接測定できます。

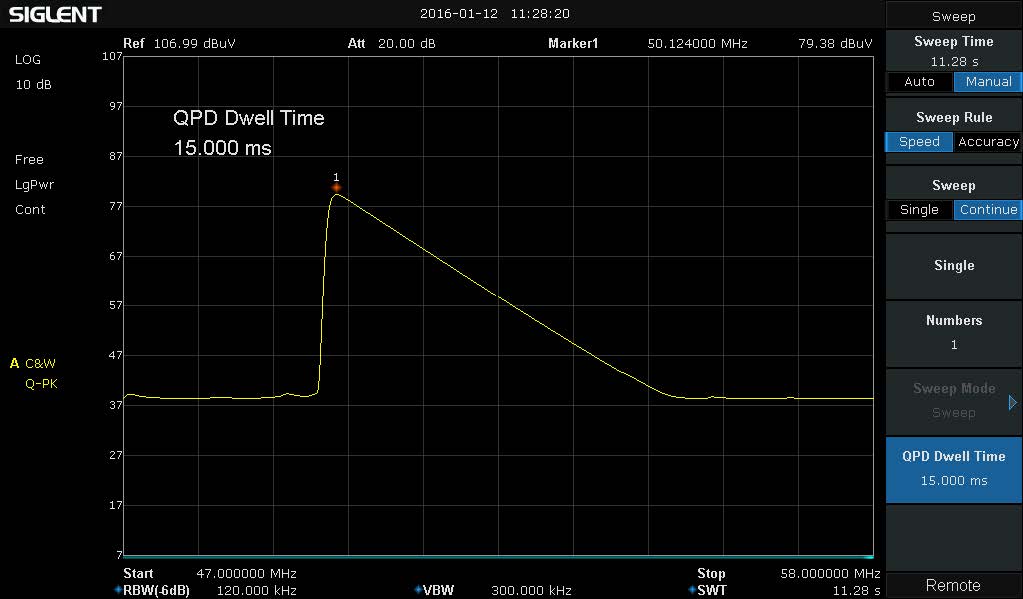

■ CISPR 16準拠 EMIフィルタおよび準尖頭値検波器

（EMI-SSA3000X）
CISPR 16に準拠したEMIフィルタと準尖頭値（Quasi-Peak）検波器を搭載し、EMIプリコンプライアンステストをサポートします。
