6GHz 高性能RFシグナル・ジェネレータSSG5000Xシリーズ

RFシグナル・ジェネレータ │ SIGLENT（SSG5060X）の特徴

■ 製品概要

SIGLENT SSG5000Xシリーズ信号発生器は、アナログ信号およびベクトル信号の生成に対応し、9 kHz～4 GHz／6 GHzの広い周波数レンジを備えています。
位相雑音、スペクトラム純度、変調帯域幅、EVM（Error Vector Magnitude）、出力パワーなどにおいて業界トップクラスの性能を実現しています。
内蔵IQ変調ジェネレータと波形再生機能により、複雑な変調信号も容易に生成可能です。また、デジタル無線通信で重要となる主要RF帯域をカバーし、各種標準波形ファイルも標準搭載しています。
SSG5000Xシリーズは、高性能と優れたコストパフォーマンスを兼ね備え、研究開発、教育機関、生産・製造分野に最適なベクトル信号発生器です。

■ ダブルパルス変調機能

2つのパルス変調信号を組み合わせたダブルパルス変調に対応。
より高度なパルス評価や各種RFアプリケーションに活用できます。

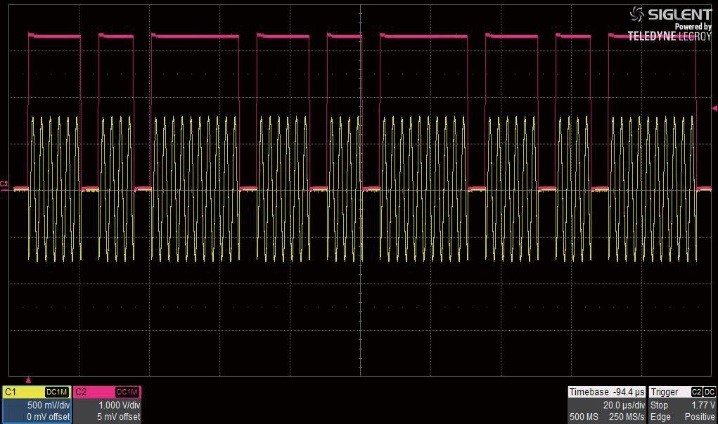

■ パルス列発生機能

パルス列（Pulse Train）信号を生成可能。
レーダー、通信システム、電子機器開発など幅広い用途に対応します。

■ USBパワーセンサによるケーブル損失補正

外部USBパワーセンサを接続することで、ケーブルや接続系統で発生する損失を自動補正できます。
被試験機器（DUT）入力端において、より正確な信号レベルを実現します。

■ カスタムモード

QAM・PSK・ASK・FSKなどのIQ変調信号を生成
カスタムモードでは、多様なデジタル変調方式に対応したIQ信号を生成できます。
対応変調方式：QAM/PSK/ASK/FSK

最大サンプリングレートは120 Mspsで、高品質なベクトル信号生成を実現します。

■ マルチトーンモード

複数の周波数成分を持つマルチトーン信号を生成できます。
アンプ、フィルタ、無線通信機器などの相互変調評価や周波数応答試験に最適です。

■ ARBモード

波形シーケンスの作成・再生
ARB（任意波形）モードでは、ユーザー定義の波形シーケンスを作成し、高精度に再生できます。
複雑な試験信号や特殊な変調波形の生成に対応します。


デジタル通信規格波形の再生
ARBモードでは、各種デジタル通信規格の標準波形ファイルを再生できます。
無線通信機器や受信機評価に必要な規格準拠信号を簡単に生成できます。



マーカ機能による外部機器同期
波形ファイル内のシンボルをマーカ表示するとともに、IQ_Eventインターフェースから同期パルスを出力できます。
他の測定器や試験システムとの高精度な同期が容易に行えます。



マルチキャリア信号生成
複数の搬送波を含むマルチキャリア信号を生成できます。
基地局機器や無線伝送システムの評価に適しています。



AWGN付加による受信性能評価
デジタルIQ信号にリアルタイムでAWGN（加法性白色ガウス雑音）を付加できます。
受信感度試験やBER（ビット誤り率）測定など、受信機性能評価に最適です。



ピーク電力クリッピングとCCDF表示
信号のピーク電力をクリッピングし、その影響をCCDF（Complementary Cumulative Distribution Function：補完累積分布関数）で解析できます。
送信機やパワーアンプの線形性評価、ピーク対平均電力比（PAPR）解析に有効です。
