製品情報
商品コード：536681
型式：SDG7102A

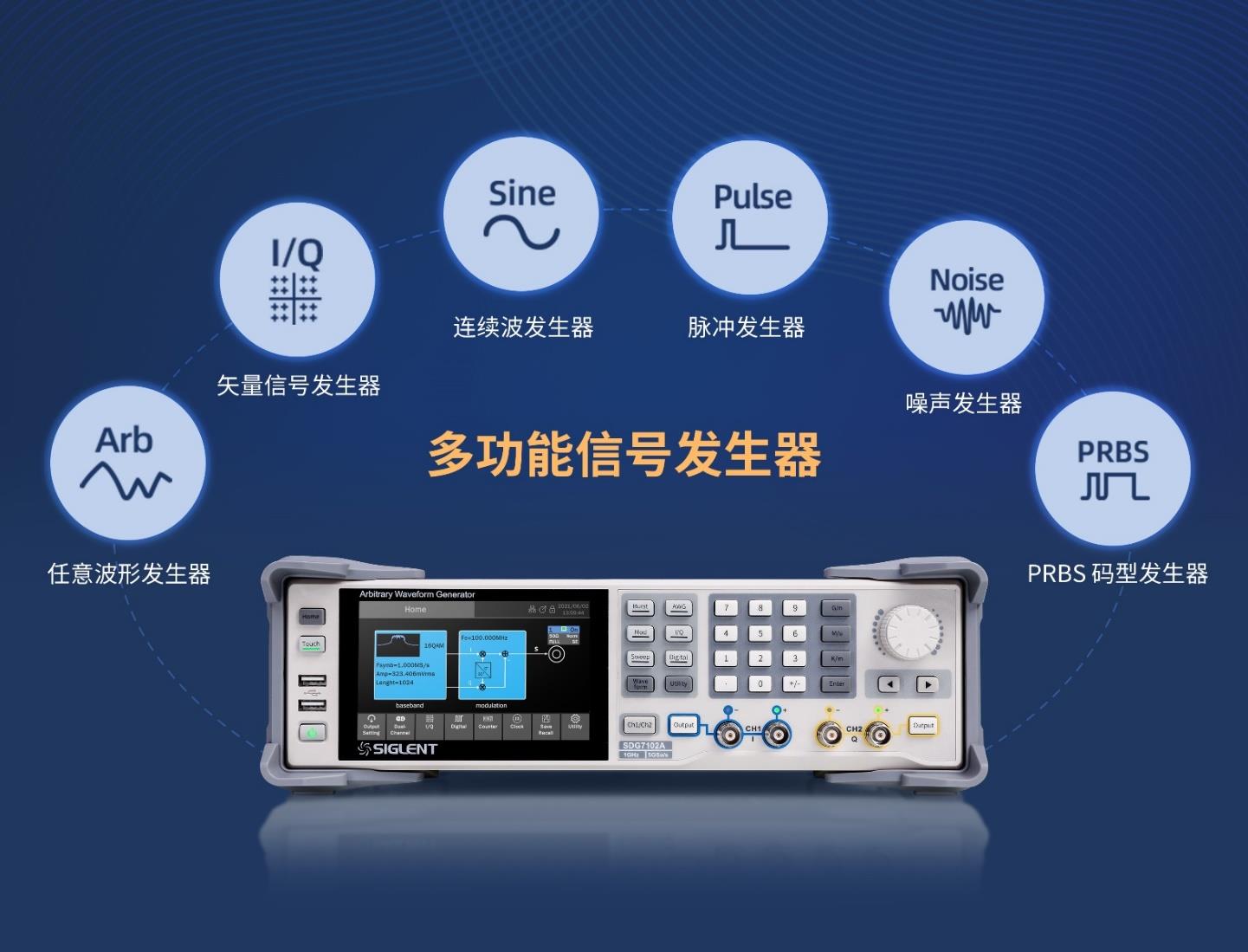

1GHz、2チャンネル（差動出力可能）、EasyPluse ＆TureArb テクノロジ搭載、IQ信号＆デジタル信号生成可能（オプション）SDG7000Aシリーズ
同等な性能で独立した2チャンネルの波形をシングルエンドまたは差動で出力できます。

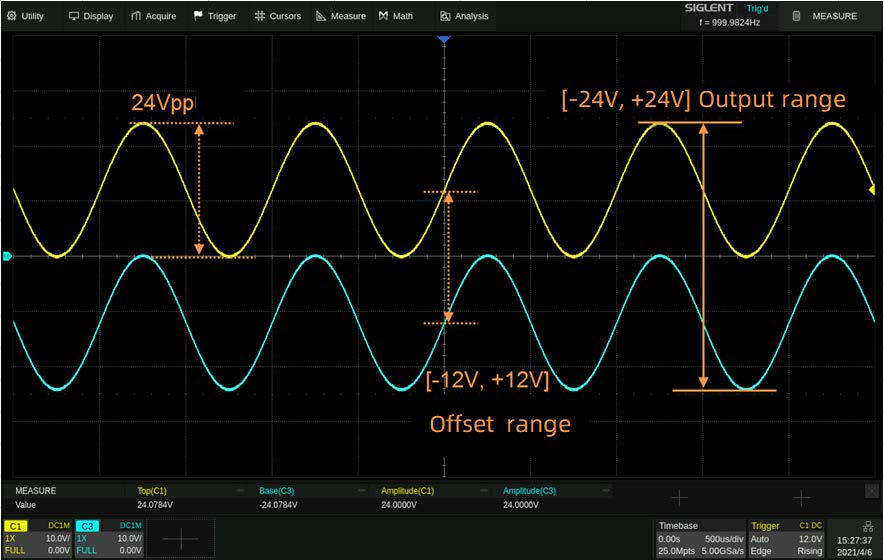

High-Z負荷の場合に最大24Vppの振幅を出力できます。

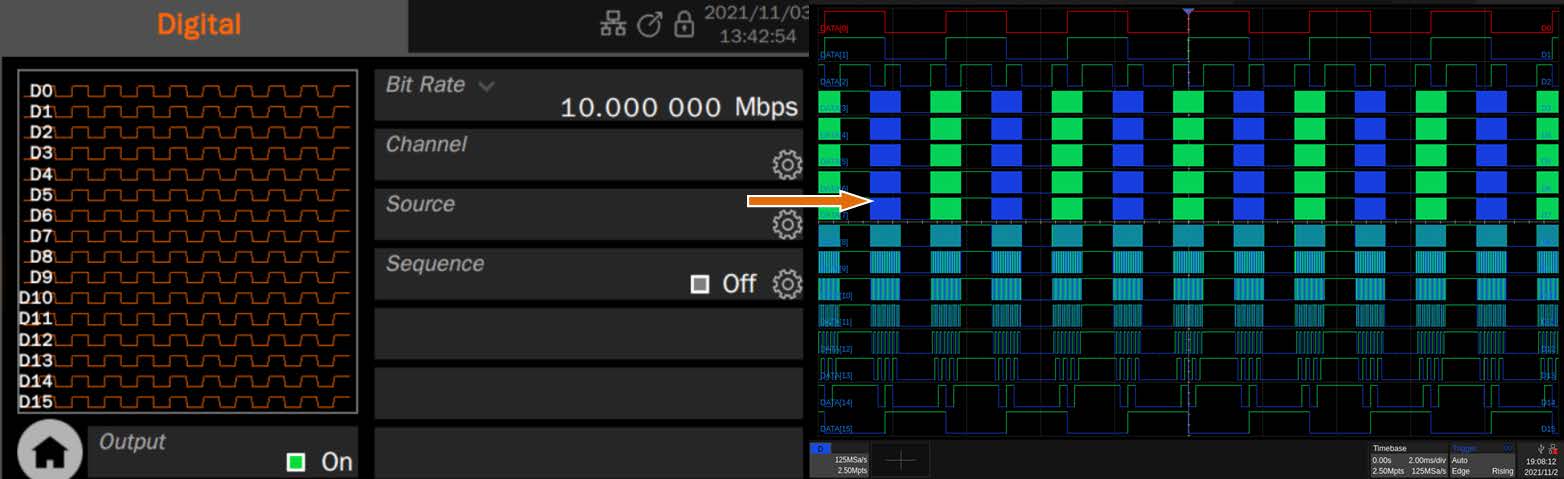

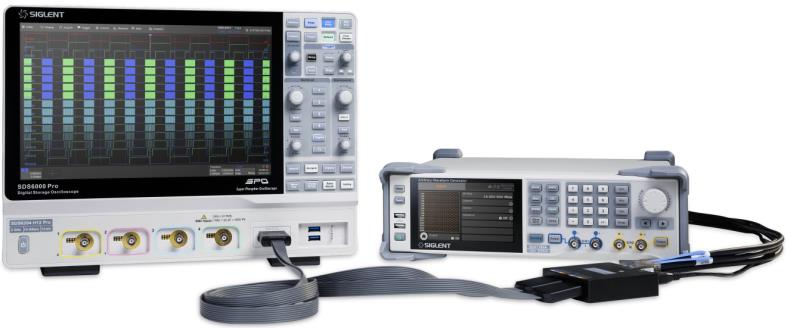

16チャネルの最高200MbpsのLVTTL信号、または最高1GbpsのLVDS信号を出力できます。

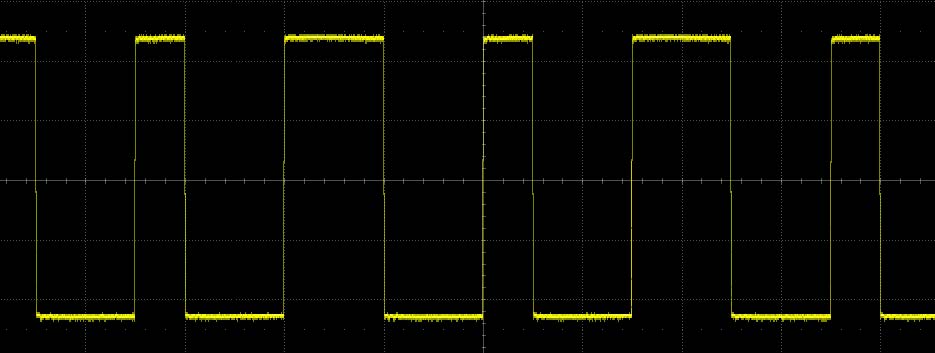

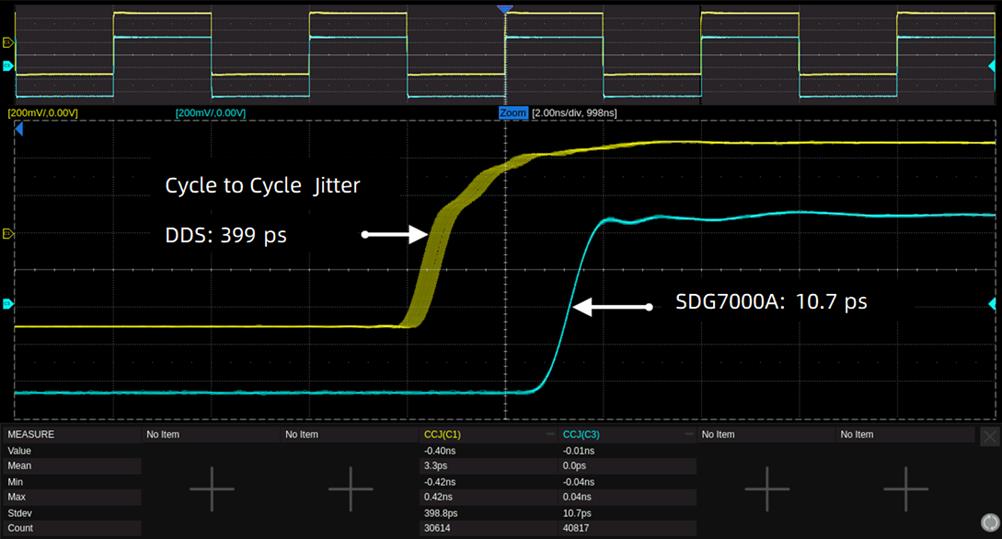

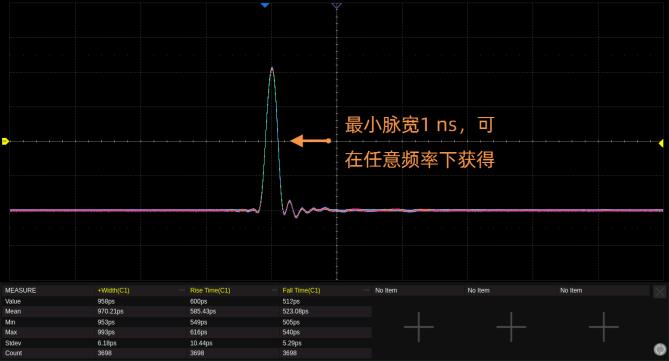

EasyPulseテクノロジは、DDS設計の弱点を克服し、低ジッタのパルス波形を生成することができます。
TrueArbテクノロジは任意波形をポイントごとにスキップすることなく定義どおりに生成できます。

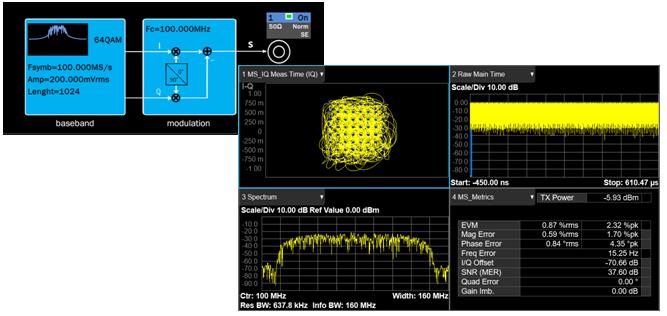

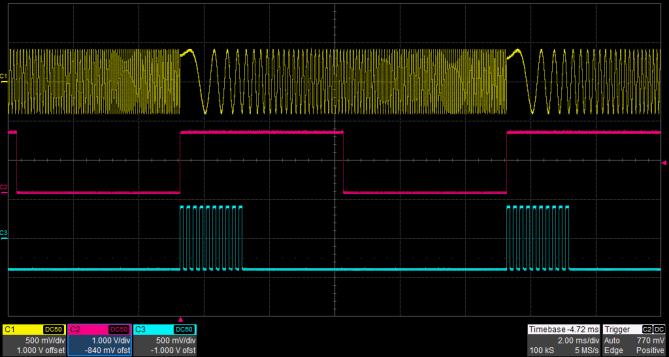

ASK、FSK、PSK、QAM などの一般的な変調タイプをサポートしており、独自のリサンプリング技術により優れたEVMパフォーマンスが得られます。

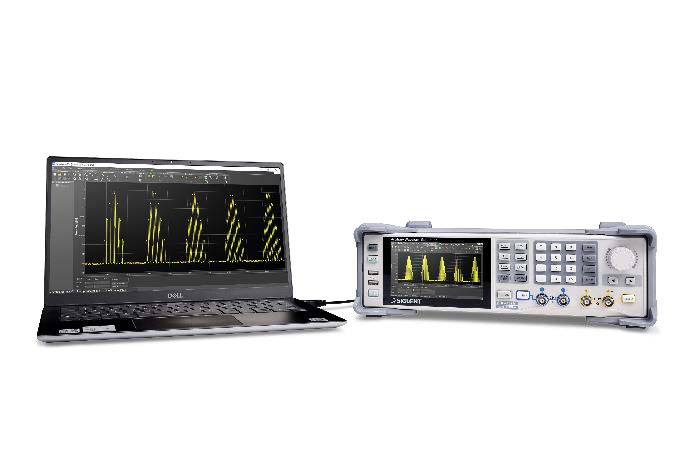

ASK、FSK、PSK、QAM などの一般的な変調タイプをサポートしており、独自のリサンプリング技術により優れたEVMパフォーマンスが得られます。EasyIQソフトウェアを使用して、さまざまなタイプのIQ信号を生成および編集できます。

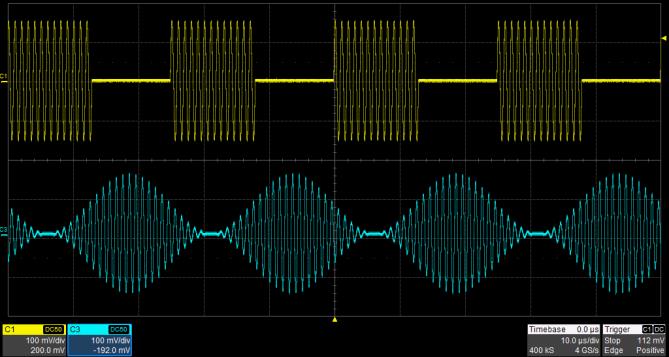

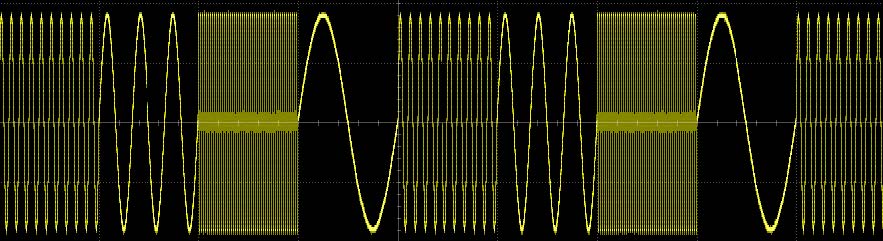

信号を周波数スイープして出力したり、バースト状に出力したりすることができます。
周波数帯域400MHzの高精度周波数カウンタを備えています。

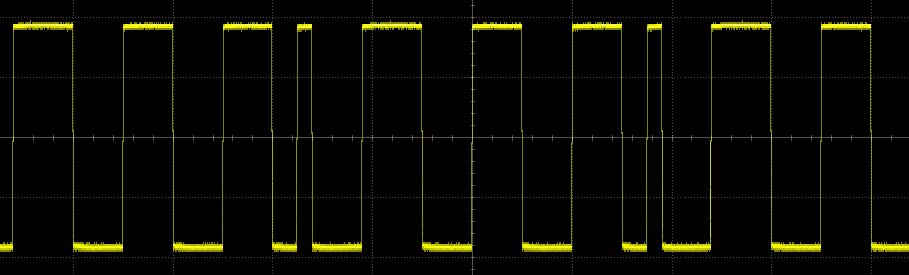

PRBS3 ~ PRBS32をサポート、ビットレートとエッジは調整可能です。
| 商品コード | 536681 |
|---|---|
| 型式 | SDG7102A |
| チャンネル数 | 差動2チャンネル/シングルエンド |
| 周波数帯域幅 | 1GHz |
| サンプルレート | 5GSa/s |
| 垂直軸分解能 | 14ビット |
| 任意波形 | 0.01Sa/s～2.5GSa/sサンプルレート、24pts～512Mpts/chメモリ長、 セグメント編集および再生機能付き |
| ベクトル信号 （オプション） | 最大シンボルレート500MS/s、キャリアDC～1GHzまで設定可能、ASK、PSK、FSK、QAMなどの変調モードを含む、 Easy IQソフトウェアによるベクトル信号の作成・編集が可能 |

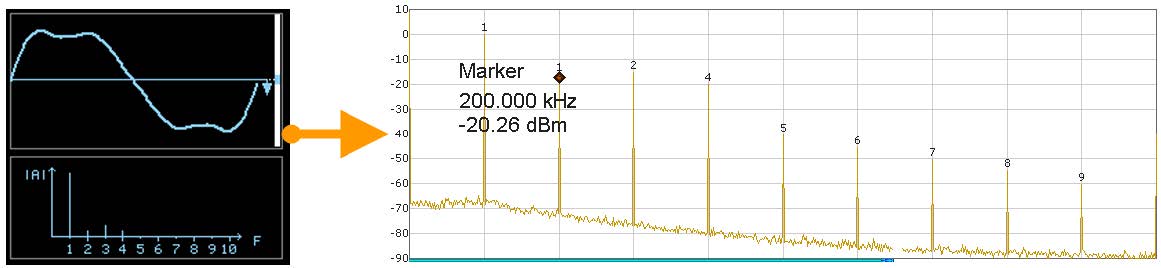

| 連続波形 | 最大1GHz、高調波発生機能対応 |

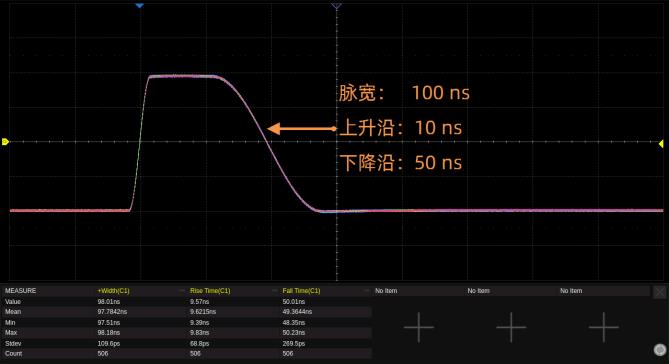

| パルス | 最小パルス幅1ns、最小エッジ500psの低ジッタパルス、立ち上がり/立ち下がりエッジは独立して微調整可能 |
| ノイズ | 帯域幅1mHz～1GHz調整可能 |
| PRBS | ビットレート1µbps～312.5Mbps、長さPRBS3～PRBS32 |
| 複素信号の発生 | 内部/外部変調、AM、FM、PM、PWM、FSK、PSK、ASK、スイープ、バーストに対応 |

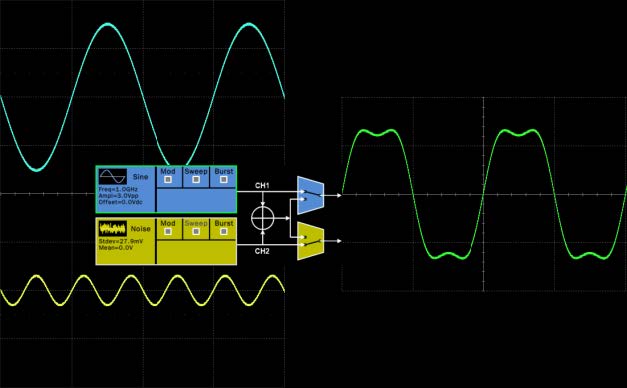

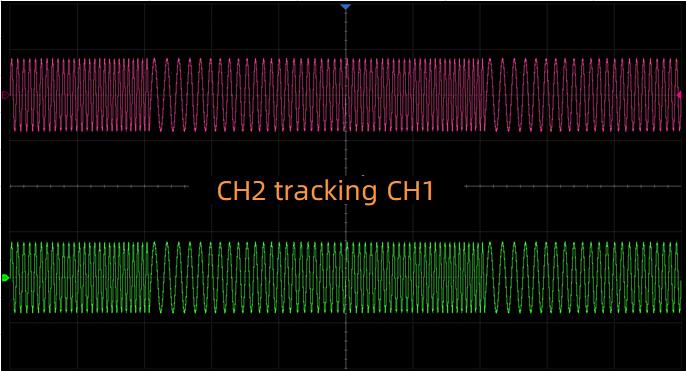

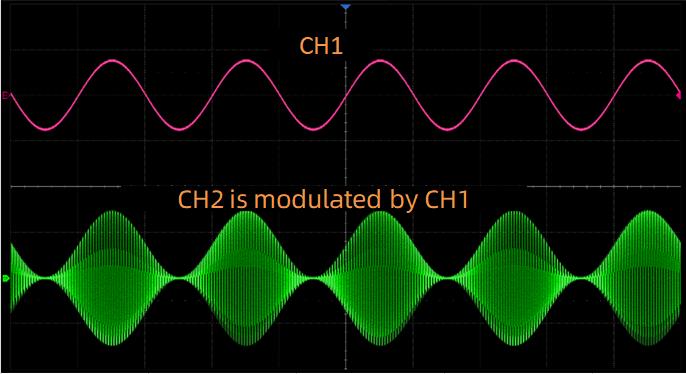

| デュアルチャンネル機能 | チャンネル間トラッキング、カップリング、コピー、デュアルチャンネル重ね合わせ機能、チャンネル間の相互変調に対応 |
| 出力範囲 | 24Vppアナログ出力重畳±12V DCオフセット、最大出力範囲±24V（48V） |
| デジタルバス (オプション) | 16ビット、LVTTLまたはLVDS出力、ビットレート： 1µbps～1Gbps |
| インターフェース | USB 2.0ホスト×3、USB 2.0デバイス（USBTMC）、LAN 10M/100M（VXI-11/Telnet/Socket/WebServer）EXT MOD/CNT、 10MHz入力、10MHz出力、マーカー×2、トリガーイン/アウト |
| ディスプレイ | 5インチ静電容量式タッチスクリーン（800x480） |
| 電源容量 | 100V 1.1A |
| 外寸法（幅×奥行×高さ） | 338×369×113mm |
| 重さ | 4.4kg |
| 価格（税抜） | 3,170,000円 |
