製品情報
商品コード：536666
型式：SHS810X
シリアル解析、FFT解析、マルチメーター、データロガーなど複数の測定機能を統合した 100MHz 2ch ハンドヘルド・オシロスコープSHS800Xシリーズ
約1.75kgと軽量で、バッテリーで約5.5時間動作するので、フィールドに持ち出して測定ができます。
２つのチャンネルをアクティブにすると、各チャンネルの最大サンプリングレートは 500MSa/s です。1つのチャネルだけをアクティブにした場合、そのチャネルの最高サンプリングレートは 1GS/s です。

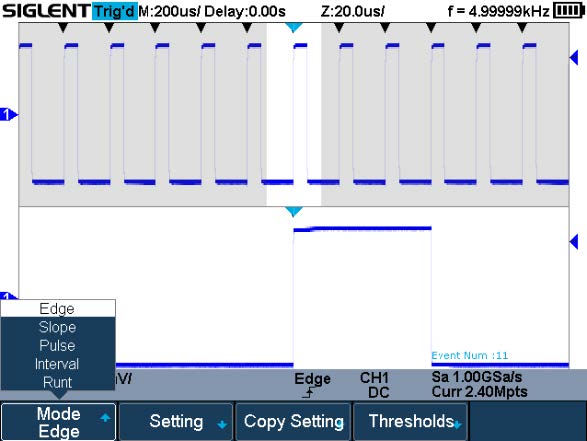

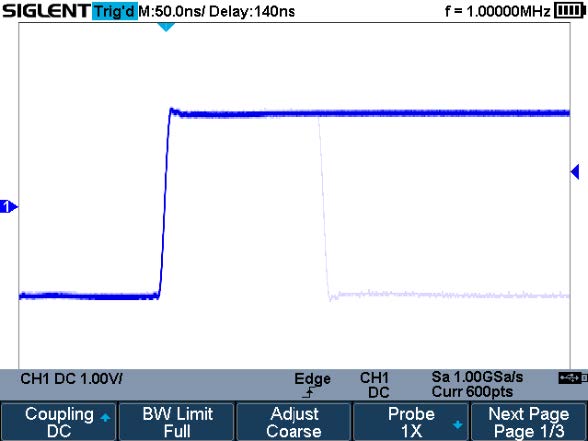

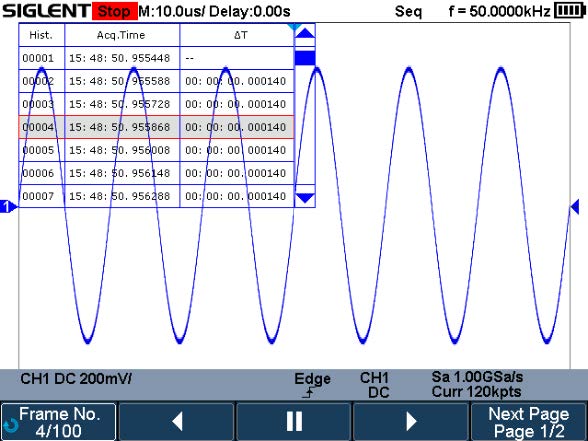

高速で波形の捕捉が可能なので異常なイベントや稀に発生するイベントを確実に観測できます。

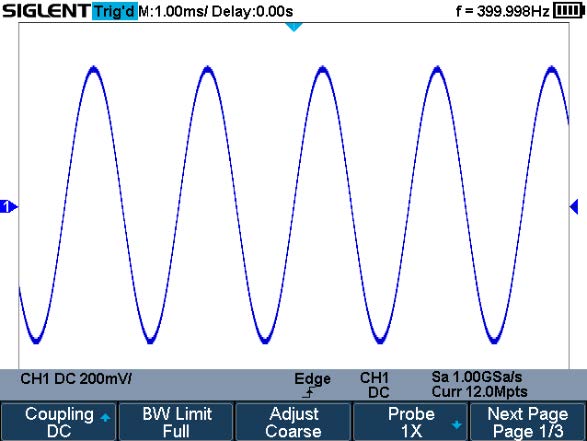

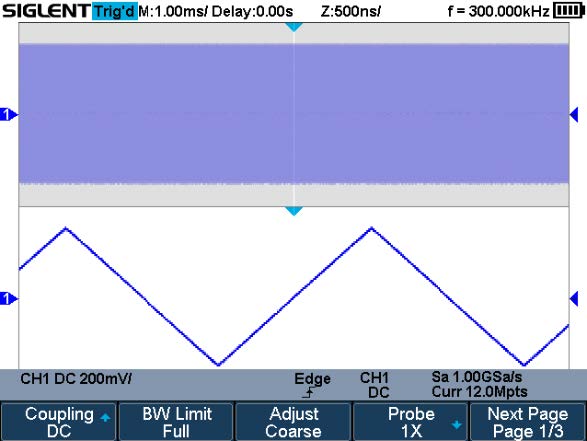

時間軸スケールを大きくしても高いサンプルレートを維持することができ、波形をズームで拡大しても信号を詳細に表示することができます。

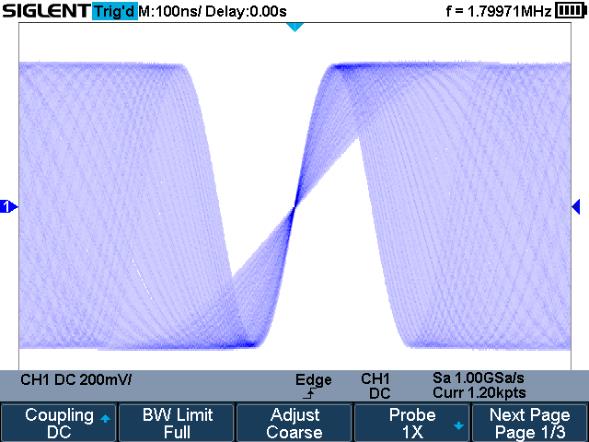

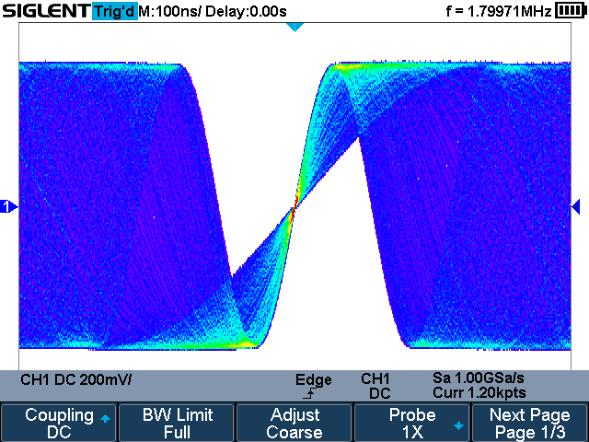

一定時間が経過するまで測定波形を画面に残すので、画面には多数の波形が表示されます。波形の出現頻度情報を256レベルの輝度階調や、カラー・グレードで表示するので信号解析に有用です。

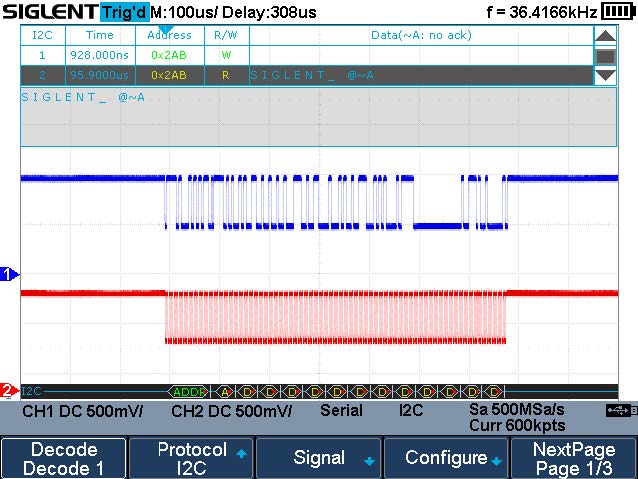

シリアル・バス信号解析に便利なシリアル・バス・トリガとシリアル・バス・デコード機能を標準搭載、プロトコル情報を迅速かつ直感的に表示いたします。

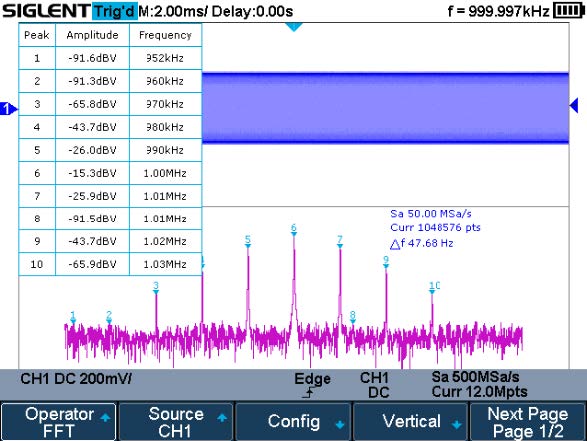

様々な窓関数をサポートした、最大1Mポイントのデータを使用するFFT解析が可能です。

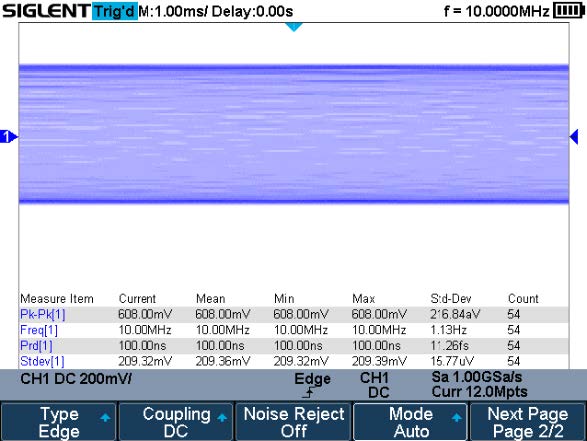

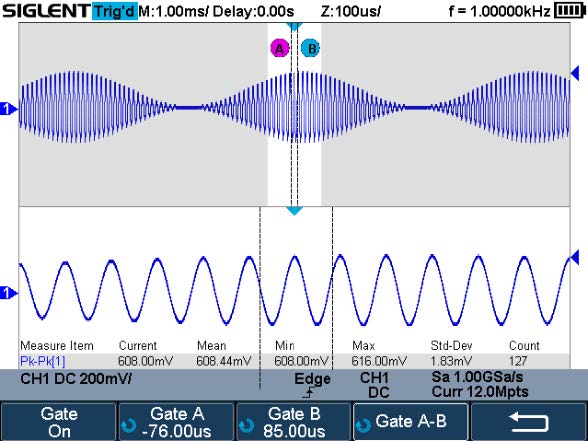

最大12Mポイントのすべてのサンプリング・データを基に、高精度な自動測定が可能です。

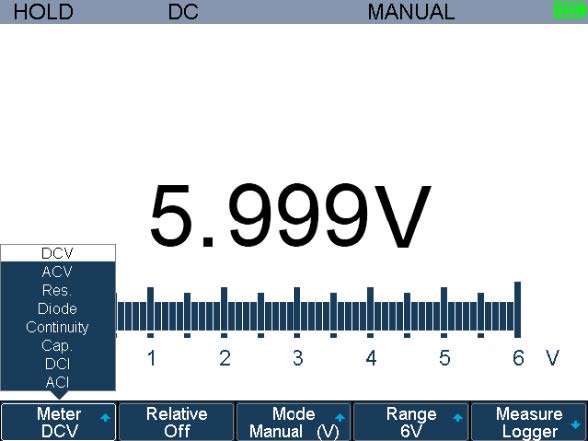

6000カウントのデジタル・マルチメーターは、DCV、ACV、DCI、ACI、ダイオード、抵抗、キャパシタンス、導通の測定機能を備え、ACは真のRMS値を測定可能です。

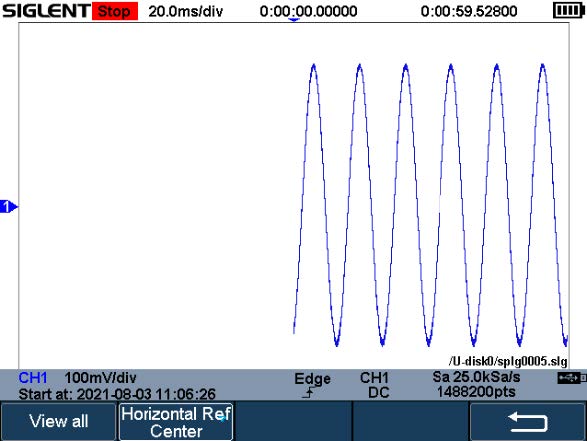

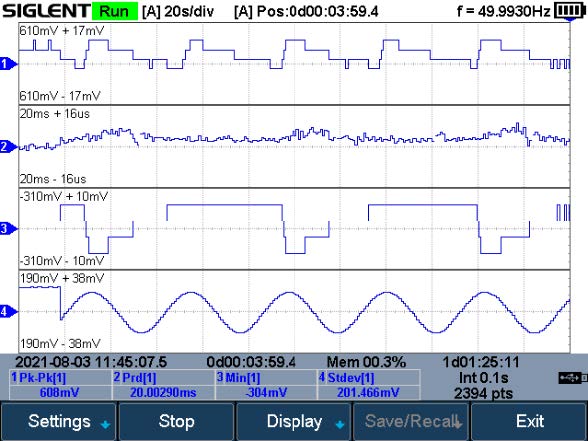

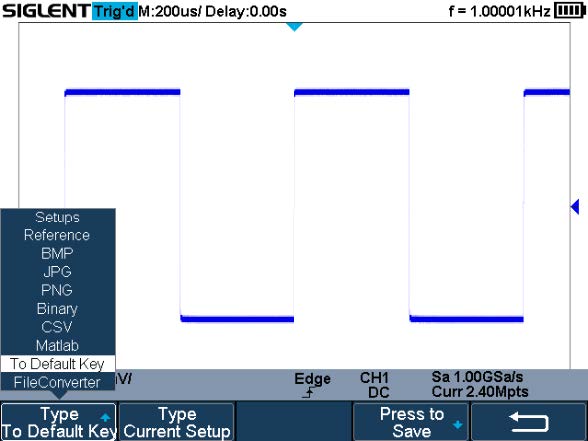

オシロスコープのサンプル・データや自動測定結果を内部または外部接続したメモリにロギングすることができ、長時間のトレンド観測が可能です。
| 商品コード | 536666 |
|---|---|
| 型式 | SHS810X |
| 周波数帯域 | 100MHz |
| サンプルレート | 2つのチャネルが有効になっている場合、各チャネルの最大サンプルレートは500MSa/s 1つのチャンネルがアクティブな場合、チャンネルのサンプルレートは1GSa/s |
| チャンネル数 | 2チャンネル（アナログオシロスコープ） 1チャンネル（マルチメータ） |
| メモリ長 | 6Mpts（2チャンネル）、12Mpts（1チャンネル） |
| 波形更新レート | 100,000wfm/s（ノーマルモード）、400,000wfm/s（シーケンスモード） |
| トリガタイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ |
| シリアルトリガデコード | IIC、SPI、UART、CAN、LIN |
| データロガー | サンプルロガーの最大サンプルレート25kSa/s、最小サンプルレート1Sa/s |
| 入力/出力 | USBホスト、USBデバイス、プローブ補償出力（1kHz、0〜5V方形波出力） |
| 最大入力電圧（スコープ） | CAT II 300Vrms（BNCシグナル-アース） CAT II 30Vrms（BNC GND-アース） CAT II 300Vrms（BNCシグナル-BNC GND） |
| 最大入力電圧（メーター） | CAT III 300Vrms、CAT II 600Vrms |
| プローブ | PP510 |
| ディスプレイ | 5.6インチ TFT-LCD（640×480） |
| 計測数 | 4つの測定値を同時に表示、5つの測定値が統計量表に表示 |
| 計測範囲 | スクリーンまたはゲート領域 |
| 計測パターン | 38パターン |
| オペレーション | +、-、*、 /、FFT、d/dt 、∫dt 、√ |
| FFT ウィンドウ | 長方形、ブラックマン、ハニング、ハミング、フラットトップ |
| FFT ディスプレイ | フルスクリーン、 スプリット、 エクスクルーシブ |
| 外寸法（幅×奥行×高さ） | 168×68×276mm |
| 重さ | 1.75kg |
| 価格（税抜） | 150,000円 |
