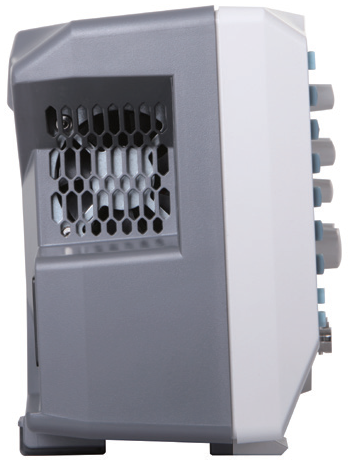

DS1054Z

商品コード：DS1054Z

型式：DS1054Z

シリアル解析機能搭載

24Mポイントメモリ標準搭載

マルチレベル諧調表示

Digital Oscilloscope

オシロスコープのベストセラーモデル 50MHz、4ch、最高1GSa/s（RIGOL）

周波数帯域50MHz、4ch、1GS/sサンプリング(1ch時)の汎用的なスペックで、ハイコストパフォーマンス

デジタル回路のソフトウエアデバッグで便利な、シリアル信号のトリガとデコード機能を標準装備しています。RS232 / UART, I2C, SPI バスのトリガとデコードをサポートしています。

マルチレベル諧調表示により、比較的ゆっくりと変化するグリッチや発生頻度の低いグリッチを観察することができます

4チャンネル標準装備

2チャンネルの価格で4チャンネルのオシロスコープを入手でき、標準装備の4つのアナログ・チャンネルで複数の信号の同時測定が容易になります。

ハードウェア波形レコーディング＆リプレイ機能で、波形を記録し、映画のように波形を簡単に再生することで、異常箇所を見つけることができます。

マルチ・レベル輝度階調表示機能と可変残光時間表示により、微小時間の波形の変化も観測することができます。

商品コード	DS1054Z
型式	DS1054Z
周波数帯域	50MHz
サンプリングレート	1GSa/s (1ch)、500MSa/s (2ch)、250MSa/s (3/4ch)
チャンネル数	4
メモリ長	24Mポイント (1ch)、12Mポイント (2ch)、6Mポイント (3/4ch)
ディスプレイ	７インチ
通信インタフェース	USBホスト、USBデバイス、LAN
外寸法（幅×奥行×高さ）	313×123×161mm
電源容量	AC100V 最大50W
重さ	3.2kg
価格（税抜）	57,000円
付属品	本体、パッシブプローブ４本、電源コード、USBケーブル、クイックガイド ※取説は付属しませんので、メーカHPからダウンロードして下さい。
